艾默生直流屏专用PFU-13开关量采集模块
索引：本站原创 发布日期：2010-03-03
艾默直流屏专用PFU-13开关量采集模块
1．功能描述
PFU-13开关量采集模块是一个馈出空开状态采集模块。当系统需要监测的馈出支路开关量大于24路时需要增加PFU-13开关量采集模块。每个开关量采集模块可监测24路开关量，典型应用是检测各分屏的馈出开关的跳闸和状态。
2．可接入的信号量
24路馈出支路空开跳闸告警信号或空开状态信号。
通过判断开关量对应接点12Vdc的接通与否判断其状态。支路开关量为常闭或常开（由监控设置）触点接入。
3．端子接口定义
PFU-13开关量采集模块接线采用螺栓压接型接插件端子，方便使用。接线端子如下图所示。

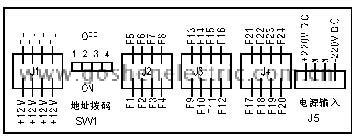

图1 PFU-13端子排列
各端子定义如下表所示。
表1 PFU-13端子定义
|
代号 |
功能 |
端子及参数 |
使用提示 |
|
|
J1 |
RS485通讯口 |
T＋ |
RS485A，485同相端 |
与PSM-E20监控模块通讯，上报数据。 开关量12V供电电源 |
|
T－ |
RS485B，485反相端 |
|||
|
＋12V |
开关量12V电源公共点 |
|||
|
J2 J3 J4 |
馈出支路空开告警信号或状态信号输入 |
F1 |
馈出1路空开 |
将报警触点或状态触点的一端连接到＋12V端，另一端接入相F1～F24中相应端子 |
|
... |
... |
|||
|
F24 |
馈出24路空开 |
|||
|
J5 |
工作电源输入端 |
＋220Vdc |
电源输入正极 |
电源输入范围为80～320Vdc，因此适用于110V和220V系统，建议从控母引入工作电源 |
|
－220Vdc |
电源输入负极 |
|||
|
X |
不接，空脚 |
|||
|
SW1 |
地址拨码开关 |
1 2 3 4 |
位拨码 |
具体的拨码位置和地址的对应关系见表3-12 |
