 1.爱默生ER22010/T主要功能

1.1保护功能

爱默生ER22010/T整流模块具有以下保护功能：输入过/欠压保护、输出过压保护、输出欠压告警、短路保护、缺相保护、过温保护和风扇故障告警。

ER22010/T输入过压保护点: ＞475Vac，恢复回差10～25Vac; 保护后无DC 输出，可自恢复;

ER22010/T输入欠压保护点: ＜323Vac，恢复回差10～25Vac; 保护后无DC 输出，可自恢复

ER22010/T输出过压保护点:硬件：＞324V, 软件：输出电压上限+3V; 保护后无DC 输出，不可自恢复，需要重新上电启机；

爱默生ER22010/T软件过压保护点，自动在输出电压上限设定值叠加3V。

ER22010/T输出欠压告警: 输出欠压告警; 保护后有DC 输出，可自恢复保护点可通过监控单元设置;

ER22010/T输出短路回缩: 自动限流到110％额定电流，可自恢复;

关于爱默生ER22010/T缺相保护功能: 自动限流到50%额定电流，可自恢复;

爱默生ER22010/T过温保护: 检测温度达到预设值自动保护; 可自恢复;

ER22010/T风扇故障告警 :风扇出现故障或者堵转时自动告警; 告警时无输出，堵转故障排除后可自恢复.

风扇控制: 采用环境温度和输出电流联合控制风扇转动的方式 自动无级调速.

ER22010/T整流模块保护/告警信息以故障代码的形式在LED 上实时的闪烁显示。故障代码如下表所示。

E31 输出欠压;E32 整流模块过温;E33 交流过欠压;E34 交流缺相;E36 输出过压;E37 地址重复;E38 风扇故障;E39 均流告警.

1.2 通信功能

爱默生整流模块通过CAN 方式与监控单元通信，将整流模块输出电压和电流、整流模块保护和告警信息发送给监控单元。在自动方式下，接受并执行监控单元下发的控制命令。具体通信功能见下表。在手动方式下，爱默生整流模块不接受监控单元的控制，但可以上报相关信息。

1.遥信:将整流模块的保护信号（交流过、欠压，缺相，输出过、欠压，整流模块过温等信号）和故障信号传递给监控单元.

2 遥测: 测量爱默生整流模块的输出电压、电流，送整流模块表头显示并上报监控单元

3 遥控: 根据监控单元的命令，控制整流模块的开/关机，均/浮充转换

4 遥调:根据监控单元的命令，调节爱默生整流模块的输出电压;根据监控单元的命令，在10％～100％范围内调节爱默生整流模块的输出电流限流点

2.ER22010/T性能参数

2.1 . 爱默生ER22010/T直流屏模块环境要求

工作温度：－10℃～+65℃，－40℃可以正常起机，+ 45℃以上降功率输出，见图**

储存温度： －25℃～+65℃

相对湿度： ≤95％

大气压力： 80～106kPa（对应海拔高度约0～2000m）*

ER22010/T冷却方式： 智能风冷

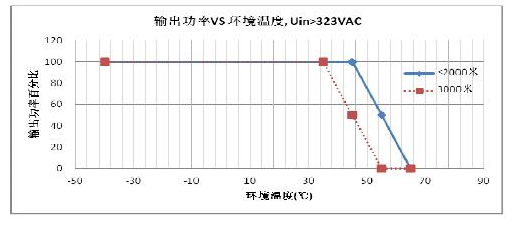

2.2  爱默生ER22010/T 系列直流屏模块温度限功率曲线图

图1-1 ER22010/T的温度限功率曲线图

当爱默生ER22010/T模块的应用海拔高度超过2000m 需降额使用，降低工作环境温度1℃/100m。降额使用的计算方法事例如下：假设爱默生模块的工作海拔高度为3000m。则需要降低工作环境温度为（3000m-2000m）*（1℃/100m）=10℃，进行工作环境温度计算后的模块输出功率对环境温度的变化曲线如下所示，亦即，当模块工作在3000m 的海拔高度时，能够满载输出的最高环境温度为35℃，当工作环境温度超过35℃，则模块会自动按照限功率曲线对输出功率进行限额输出。

2.3 ER22010/T爱默生直流屏模块的输入特性

输入电压 323V～475V（三相三线制）；输入电流 ≤6A；交流输入频率 45Hz～65Hz；效率 ≥92％；输入功率因数 ≥0.92。

2.4 ER22010/T爱默生直流屏模块的输处特性

爱默生ER22010/T直流屏模块输出电压范围 176V～320V；额定输出电流 10A；最大输出电流 11A（输出电压260V）；电压上升时间 3～8 秒（软启动时间）；输出恒流范围 10％～110％；稳流精度 ≤±0.5％（20％限流测试）；负载电压纹波系数 ≤0.1％；稳压精度 ≤±0.5％；温度系数（1/℃） ≤0.2‰；均流不平衡度 ≤±3％（50％～100％额定负载）

2.5 ER22010/T直流屏模块绝缘电阻与绝缘强度

1）绝缘电阻

输入端、输出端对外壳之间以及输入对输出之间的绝缘电阻＞2MΩ（试验电压500Vdc）。

2）绝缘强度

加强绝缘：输入端、输出端、CAN 通讯端分别短接后，在输入端与CAN 通讯端，输出端与CAN 通讯端分别施加4242V直流电压（或者3000V 交流电压）1 分钟，无击穿或飞弧现象。

基本绝缘：输入端、输出端短接后，在输入/输出端与外壳之间施加2850V 直流电压（或者2000V 交流电压）1 分钟，无击穿或飞弧现象。

2.6 爱默生ER22010/T安规及EMC 的标准等级

爱默生ER22010/T直流屏模块满足如下标准：GB9254-1998、GB/T17625.1-1998、GB/T17625.2-1999、GB/T17618-1998、欧盟EN61000-6-2: 2005、EN61000-6-4: 2007。
