1. ER22010/T的安装设计
1.1ER22010/T整流模块外形尺寸(长×宽×高):315mm×88mm×176mm;
1.2.整流模块采用智能风冷散热方式,风扇安装于整流模块前部,从整流模块前方抽风吹向整流模块后方。因此在安排整流模块位置时,应保证整流模块前后散热风道的畅通。
1.3.整流模块不应直接连接到系统交流母线上。为了方便整流模块的单个维护,以及整流模块内部交流短路时能够从系统自动脱开,整流模块交流输入进线处应分别设置单独的空气开关。
1.4 电缆可以选择非屏蔽电缆,根据实际情况选取适当长度的电缆,电缆规格如下表所示。
表1-1 ER22010/T电缆规格表
名称 |
电流载流量 |
型号及规格 |
备注 |
交流电缆 |
4~5A/mm2 |
BVR-4mm2 |
黄、绿、红三色分别对应U(A)、V(B)、W(C) 三相 |
直流电缆 |
2.5~3A/mm2 |
BVR-4mm2 |
红色为正极,黑色(或者蓝色)为负极 |
保护接地电缆 |
/ |
BVR-4mm2 |
黄绿相间 |
信号电缆 |
/ |
UL2464-26XX |
以不同颜色区分 |
1.5 ER22010/T充电模块安装时注意事项
爱默生ER22010/T整流模块交流输入进行处应分别设置单独的空气开关,否则若某个整流模块内部发生交流短路,无法从系统脱开,可能有导致系统瘫痪的风险!系统设计时,整流模块一体化插座必须可靠固定在机柜上,以防止一体化插座与机柜短路,或者机柜受到振动时,一体化插座松动发生危险。整流模块具备热插拔功能,但禁止在易燃环境中对整流模块进行热插拔!在系统接线时,禁止将输出直流母线的正负极反接,否则将造成整流模块损坏。

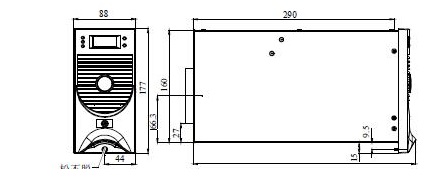

1.6 ER22010/T的开孔尺寸图见图1-1
图1-1 爱默生ER22010/T的开孔尺寸图
2、爱默生ER22010/T直流屏充电模块的维修及维护
2.1包装运输的注意事项:因ER22010/T整流模块在系统上是靠一个M4 的面板螺钉固定以防止整流模块滑脱,没有与机柜紧固连接。在运输时,整流模块必须取下,单独包装发运。严禁整流模块安装于机柜上运输,否则将造成系统机柜和整流模块损坏。
2.2ER22010/T整流模块故障处理方法
整流模块常见故障表现有:电源指示灯(绿色)灭、保护指示灯(黄色)亮、故障指示灯(红色)亮。同时数码管闪烁,指示故障代码。各状态所指示常见故障及处理措施见下。
电源指示灯(绿色)灭,故障原因一般为输入交流断电或整流模块内部故障,检查输入是否正常或返回爱默生厂家维修;ER22010/T保护指示灯(黄色)亮,同时显示输出欠压E31,需检查输出电压是否正常或检查ER22010/T整流模块是否进入限流态;ER22010/T整流模块过温E32,需检查检查环境温度是否过高或检查系统热设计是否合理,检查整流模块进出口风道是否受堵,异常过温返回爱默生维修。交流输入过/欠压显示E33,需检查直流屏交流输入电压是否正常;ER22010/T显示交流缺相E34,需检查直流屏交流输入电压是否缺相;如直流屏模块告警显示E37,表示地址重复,需检查直流屏整流模块分组号、地址设置是否存在重复。直流屏模块显示E39,表示均流告警,一般检查并联整流模块设置输出电压是否一致。如有技术问题咨询广深直流屏技术服务中心,或致电24小时服务热线400-9936610。
