ER22020/T(ER11040T5)直流屏模块设计调试维修参考资料之一

索引:ER22020/T,ER11040T5,开孔尺寸,维谛整流模块,石化冶金行业直流屏    发布日期:2018-08-28

 资料来源:西安广深电气艾默生直流屏模块销售和维修中心(4009936610)

ER22020/TER11040T5/ Utilitysure整流模块是艾默生直流屏核心部件的主力模块,采用当代先进的电源技术和工艺,专门为高等级变电站、水电厂、光伏电站、发电厂及其他工业领域直流供电场合的直流供电系统所设计。ER22020/T整流模块具有有源功率因素校正,高效高功率密度、高可靠性、智能化控制和造型美观等特点。ER22020/T Utilitysure整流模块采用智能风冷的散热方式,功率密度高,占用空间少;带有热插拔和电池反接保护功能,组屏简便。同功率段还有ER11040T5整流模块,外观尺寸、接口与ER22020/T模块完全一样。

ER22020/T型号说明整流模块型号说明见下图。



1. ER22020/T模块工作原理概述

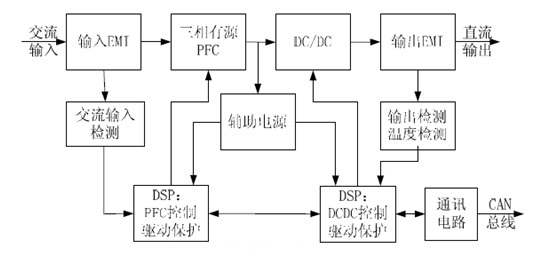

ER22020/T整流模块工作原理框图如下图所示。



ER22020/T整流模块由三相有源PFC DC/DC 两个功率部分组成。在两功率部分之外还有辅助电源以及输入、输出检测及保护电路。ER22020/T整流模块的前级三相有源PFC 电路由输入EMI 和三相有源PFC 组成,用以实现交流输入的EMI 滤波和功率因素校正,以满足相关EMC 标准以及得到小于5%的电流总谐波含量(THDi)。三相有源PFC 由单独的DSP 进行控制,根据交流输入电压,对输入电流进行校正,使其跟随交流输入电压,并按照环路计算的结果产生PWM 波进行驱动主电路,并执行相关的保护措施。

ER22020/T(ER11040T5)整流模块后级的DC/DC 变换器由DSP 产生PWM 波控制前级PFC 输出的直流电压、经过高频变压器输出后再整流滤波输出直流电压,从而将前级整流电压转换成电力操作电源要求的稳定的直流电压。ER22020/T(ER11040T5)整流模块的辅助电源在三相有源PFC 之后,DC/DC 变换器之前,利用三相有源PFC 的直流输出,产生控制电路所需的各路电源。ER22020/T(ER11040T5)输入检测电路实现交流输入电压、电流等检测功能,用于PFC 的控制和保护。DC/DC 的检测保护电路包括输出电压电流的检测,散热器温度的检测等,这些信号用于DC/DC 的控制和保护。CAN 总线用于实现ER22020/T(ER11040T5)整流模块与主监控模块的通讯以及整流模块间的均流。

2.ER22020/TER11040T5)整流模块外观及接口

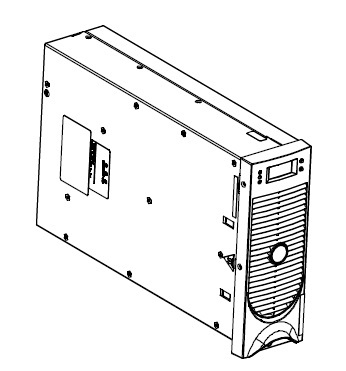

2.1 ER22020/TER11040T5)整流模块外观



2.2 ER22020/TER11040T5)整流模块前面板

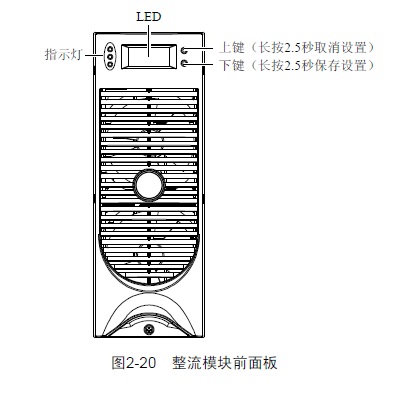

ER22020/TER11040T5) 整流模块前面板如下图所示。



1ER22020/TER11040T5)模块的LED 显示面板

可显示ER22020/TER11040T5)模块电压、电流、告警、地址、分组号、运行模式等信息。若按键无操作超过大约一分钟后,LED 将自动显示模块电压和电流,此时如果存在告警,则显示告警信息。电压显示精度为±0.5%,电流显示精度为±0.2A

2)指示灯

前面板上有3 个指示灯,功能见下表。

指示灯

名称

状态

指示含义

(绿色)

电源指示灯

有交流输入电源

无交流输入电源

(黄色)

保护指示灯

交流输入过/欠压、交流停电;

PFC 母线过/欠压;

交流缺相;

直流输出欠压;

过温保护;

模块不均流;

地址重复

(具体信息参见故障代码)

无告警或保护发生

闪烁

模块处于手动运行方式

(红色)

故障指示灯

输出过压保护

风扇故障(具体信息参见故障代码)

无故障发生

3ER22020/TER11040T5)模块的按键

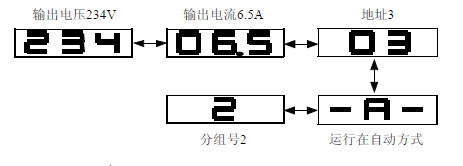

ER22020/TER11040T5)整流模块有两个按键,上键(▲)和下键(▼)。通过按键,可查看ER22020/TER11040T5)整流模块信息。例如ER22020/TER11040T5)整流模块输出电压234V、输出电流6.5A、地址3、运行在自动方式、分组号2,按▲或▼将依次显示如下图。



通过按键还可设置ER22020/TER11040T5)整流模块参数:手动输出电压、整流模块地址、整流模块分组号、整流模块运行方式(手动/自动)。设置步骤如下:

①按▲或▼,将当前的显示切换到要更改的信息界面。

②按下▲或▼大约2.5 秒后释放,可看到显示闪烁。

③按▲或▼更改设置值。

④按下▼大约2.5 秒后释放以保存数据;若放弃更改,按下▲大约2.5 秒后释放即回复到以前的设置值。

下面以将整流模块运行方式由“自动”设置为“手动”为例,说明设置方法。先按▲或▼直到出现 的界面,

按▲或▼大约2.5 秒释放,界面闪烁,再按▲,出现界面 后,按下▼2.5 秒保存。

ER22020/TER11040T5)整流模块地址可设置范围为060,亦即每组整流模块的最大并机数为61 个。ER22020/TER11040T5)整流模块分组号可设置范围为13ER22020/TER11040T5)整流模块只在相同分组号组内进行均流,组间不均流。因此不同ER22020/TER11040T5)整流模块组CAN 总线可以接到主监控模块的同一CAN 口,实现一个主监控模块对多个ER22020/TER11040T5)整流模块组的控制管理。ER22020/TER11040T5)整流模块地址是监控单元识别各ER22020/T(ER11040T5)整流整流模块的唯一标志,同一电源系统中整流模块的地址设置(分组号+整流模块地址)不能相同。对于同一个ER22020/TER11040T5)整流模块,整流模块通信地址设置必须与监控单元中的整流模块地址设置相同,否则将出现通信异常。

在自动控制方式下,ER22020/TER11040T5)整流模块的输出电压、限流点、开关机均由监控单元进行控制,人工无法进行干预。如果ER22020/TER11040T5)整流模块连接到合闸母线上对电池进行充电,一般应设置为自动控制方式。在手动控制方式下,ER22020/TER11040T5)整流模块的输出电压由上述介绍的设置方式进行调节。ER22020/TER11040T5)整流模块的输出电压、限流点和开关机等均不受监控单元控制,但可以将整流模块的运行参数上报给监控单元。如果ER22020/TER11040T5)整流模块连接到控制母线上,则整流模块需输出单一的稳定电压,此时应将整流模块设置为手动控制方式,ER22020/TER11040T5)整流模块的输出电压按上述介绍的设置方式进行调节,限流点全部放开,为110%。手动控制方式下的整流模块与自动控制方式下的ER22020/T(ER11040T5)整流模块之间也不均流,因此不同控制方式下的整流模块都可以连接到主监控模块的同一CAN 口。

手动输出电压最高可设置到320VER22020/T/160V(ER11040T5),因此在系统正常时请勿随意调节该按键。由于不同用户选择蓄电池的节数有差异,为安全起见,ER22020/TER11040T5)整流模块的输出在出厂时已整定在浮充电压值234VER22020/T/117V(ER11040T5)上。

3.3 ER22020/TER11040T5模块输入输出插座

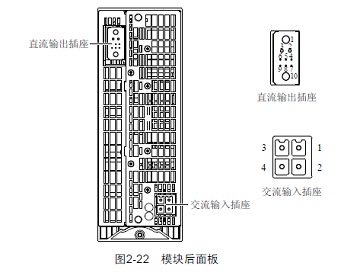

ER22020/TER11040T5)模块后面板提供交流输入插座和直流输出插座,如下图 所示。



交流输入插座和直流输出插座采用热插拔技术,安装维护极为方便。插座管脚详细说明见表1-1 和表1-2

1-1 交流输入插座管脚功能

管脚号

管脚功能

1

交流A 相线

2

保护地

3

交流B 相线

4

交流C 相线



1-2 直流输出插座管脚功能

管脚号

管脚功能

管脚号

管脚功能

1

输出负端

3

CAN 通信负信号

2

CAN 通信正信号

4

输出正端
