ER22020/T(ER11040T5)直流屏模块设计调试维修之二

新闻中心

产品动态

您的位置: 主页 > 新闻中心 > 产品动态

索引：ER22020/T_ER11040T5_EMERSON_Vertiv 发布日期：2018-08-29

资料来源：艾默生认证合作伙伴西安广深电气有限公司（Tel:400-9936610）

1．ER22020/T(ER11040T5)保护功能

整流模块具有以下保护功能：输入过/欠压保护、PFC 母线过/欠压保护、输出过压保护、输出欠压告警、短路保护、缺相保护、过温保护、风扇故障告警和电池反接保护。

具体保护特性见下表。

表1-1 ER22020/T (ER11040T5)系列整流模块告警及保护特性

项目	ER22020/T	ER11040T5	备注
输入过压保护点	535±5Vac，恢复回差10Vac		保护后无DC 输出，可自恢复
输入欠压保护点	255±5Vac，恢复回差15Vac		保护后无DC 输出，可自恢复
输出过压保护点	硬件： 330±10V	硬件：165±5V	保护后无DC 输出，不可自恢复，需要重新上电启机；
输出过压保护点	软件：输出电压上限 +3V	软件：输出电压上限+3V	四次过压锁死模式*
输出欠压告警	小于输出电压下限	小于输出电压下限，	保护后有DC 输出，可自恢复保护点可通过监控单元设置
输出短路回缩	自动限流到110％额定电流，可自恢复
缺相保护	自动限流到50%额定功率，可自恢复
过温保护	检测温度达到预设值自动保护		可自恢复
风扇故障告警	风扇出现故障或者堵转时自动告警		告警时无输出，堵转故障排除后可自恢复
风扇控制	采用环境温度和输出电流联合控制风扇转动的方式		自动无级调速
电池反接保护	电池极性接反时，模块自动与电池隔离		故障排除后，可自恢复
备注：*四次过压锁死模式：软件保护后，整流模块无输出。5 秒钟以内，整流模块将自动重新启动。尝试3 次重启，如果第4 次重启后在5 分钟内过压再次发生，整流模块将再次停止输出，直到手动恢复。如果整流模块输出电流小于额定电流的10%，则软件过压保护功能将不起作用

整流模块保护/告警信息以故障代码的形式在LED 上实时的闪烁显示。故障代码如下表所示。

表1-2 故障代码显示含义

2．ER22020/T(ER11040T5)通信功能

ER22020/T(ER11040T5)整流模块通过CAN 方式与监控单元通信，将整流模块输出电压和电流、整流模块保护和告警信息发送给监控单元。在自动方式下，接受并执行监控单元下发的控制命令。具体通信功能见下表。在手动方式下，整流模块不接受监控单元的控制，但可以上报相关信息。

表1-3 ER22020/T(ER11040T5)系列整流模块通信功能

序号	项目	指标
1	遥信	将整流模块的保护信号（交流过、欠压，缺相，PFC 母线过、欠压，输出过、欠压，整流模块过温等信号）和故障信号传递给监控单元
2	遥测	测量整流模块的输出电压、电流，送整流模块表头显示并上报监控单元
3	遥调	根据监控单元的命令，控制整流模块的开/关机，均/浮充转换
4	遥控	根据监控单元的命令，调节整流模块的输出电压
4	遥控	根据监控单元的命令，在10％～100％范围内调节整流模块的输出电流限流点

注意

在进行系统配置时，若某一整流模块处于系统CAN 总线的最远端，则需要在该整流模块的CAN+和CAN-之间接入120欧姆电阻，以实现CAN 总线的阻抗匹配。CAN 总线具体接线方式请参见XX 章节。

性能参数

3. ER22020/T(ER11040T5)环境要求

环境要求见下表。

表1-4 ER22020/T 系列整流模块环境要求

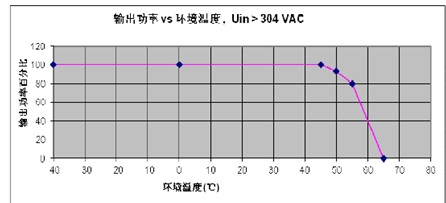

ER22020/T 系列模块温度限功率曲线图

注*：当模块的应用海拔高度超过2000m 需降额使用，降低工作环境温度1℃/100m。降额使用的计算方法事例如下：

假设模块的工作海拔高度为3000m。则需要降低工作环境温度为（3000m-2000m）*（1℃/100m）=10℃，进行工作环境

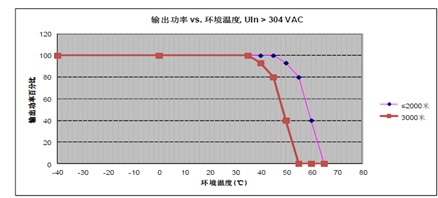

温度计算后的模块输出功率对环境温度的变化曲线如下所示，亦即，当模块工作在3000m 的海拔高度时，能够满载输出

的最高环境温度为35℃，当工作环境温度超过35℃，则模块会自动按照限功率曲线对输出功率进行限额输出。

更多技术资讯请致电广深直流屏技术服务中心：400-9936610
