艾默生HD22005-3A直流屏模块设计维修参考资料之一
资料来源：艾默生认证合作伙伴西安广深电气有限公司（Tel:400-9936610）
1. HD22005-3A充电模块外形
HD22005-3A系列充电模块的外型如下图所示。
图1-1 HD22005-3A充电模块外形

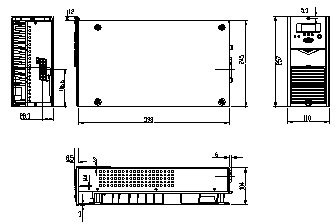

HD22005-3A外形尺寸如下图所示。
图1-2 HD22005-3A充电模块外形尺寸图（单位：mm）
如需要HD22005-3A的开孔尺寸CAD图，可联系广深直流屏技术服务中心。
2. HD22005-3A 充电模块技术指标
HD22005-3A充电模块的通用技术指标如下表所示。
表1-1 HD22005-3A充电模块输入特性表
|
项目 |
指标 |
|
输入电压 |
323V～475V（三相三线制） |
|
输入电流 |
≤4A |
|
交流输入频率 |
45Hz～65Hz |
|
效率 |
≥90％ |
表1-2 HD22005-3A充电模块输出特性表
|
项目 |
HD22005-3A |
备注 |
|
输出电压范围 |
198～286V |
220V系列 |
|
输出电流 |
额定输出：5A |
最大输出为额定值的105％～110％ |
|
电压上升时间 |
3～10秒 |
软启动时间 |
|
输出恒流范围 |
10％～110％ |
|
|
稳流精度 |
≤±1％ |
20％限流测试 |
|
负载电压纹波系数 |
≤0.1％ |
|
|
稳压精度 |
≤±0.5％ |
|
|
温度系数（1/℃） |
≤0.2‰ |
|
表1-3 HD22005-3A充电模块保护特性表
|
项目 |
HD22005-3A |
备注 |
|
输出短路回缩 |
回缩电流≤40％额定电流，可自恢复 |
|
|
输出过压保护 |
293±6Vdc 不可恢复，需要重新上电启机 |
保护后无DC输出 |
|
输出欠压告警 |
191±6Vdc 可恢复 |
保护后有DC输出 |
|
输入过压保护点 |
482±6Vac 可恢复，恢复点460 ±15Vac |
保护后无DC输出 |
|
输入欠压保护点 |
316±6Vac 可恢复，恢复点335 ±10Vac |
保护后无DC输出 |
|
缺相保护 |
可恢复 |
保护后无DC输出 |
|
过温保护 |
过温保护点 |
精度：± |
|
风扇温度控制 |
风扇启动点 |
精度：± |
表1-4 HD22005-3A充电模块监控功能说明
|
序号 |
项目 |
指标 |
备注 |
|
1 |
遥信 |
将模块的保护信号（交流过、欠压，缺相，输出过、欠压，模块过温等信号）和故障信号传递给监控单元 |
|
|
2 |
遥测 |
测量充电模块的输出电压、电流，送模块表头显示并上报监控单元 |
|
|
3 |
遥控 |
根据监控单元的命令，控制充电模块的开/关机，均/浮充转换 |
同时具备手动控制，可以屏蔽监控单元的控制 |
|
4 |
遥调 |
根据监控单元的命令，调节模块的输出电压 |
|
|
根据监控单元的命令，在10％～100％范围内调节充电模块的输出电流限流点 |
|||
|
5 |
显示 |
充电模块监控板控制充电模块的LED表头显示模块的输出电流、电压 |
|
3． HD22005-3A充电模块接口
HD22005-3A充电模块通过模块后面板的一体化输出插座与系统连接，充电模块后面板布置如下图所示。
图1-3 HD22005-3A充电模块后背板布置图
一体化端口各引脚信号如下图所示。
图1-4 HD22005-3A充电模块输出一体化端口定义图
HD22005-3A接口特性如下表所示。
表1-5 HD22005-3A接口特性
|
信号名称 |
引脚号 |
信号定义 |
特性说明 |
|
交流输入 |
1 |
V相输入 |
模块的交流电源输入端，输入方式为三相三线制 |
|
2 |
U相输入 |
||
|
3 |
W相输入 |
||
|
4 |
保护地PE |
为模块的保护地引出端，内部和模块外壳相连接 |
|
|
通讯接口 |
12 |
DATA＋ |
弱信号端，模块和上级设备的通讯接口，为串行异步传输模式，接口电平为RS485 |
|
15 |
DATA－ |
||
|
均流接口 |
21 |
均流信号＋ |
弱信号端，两个或者两个以上的模块输出并联时，需要将此端并联，以实现模块均分负载 |
|
24 |
均流信号－ |
||
|
直流输出 |
26 |
输出正极 |
模块的直流输出端，输出和机壳之间隔离 |
|
29 |
输出负极 |
