 1.  HD22010-2(HD11020-2)充电模块前面板

 图1-1  HD22010-2（HD11020-2）充电模块前面板图

HD22010-2(HD11020-2)充电模块前面板上的高亮度LED数码管指示模块的输出电压或电流，由显示转换开关进行切换。

面板上的发光二极管分别指示模块输入电源正常（绿色）、模块保护（黄色）、模块故障（红色）。其中，模块保护包括交流过、欠压，过温、缺相，输出欠压等。模块故障包括模块输出过压。

模块面板上嵌入的电位器用来调整模块在手动状态下的输出电压，注意只有在手动方式下，调节该电位器才起作用。

充电模块地址及手动/自动拨码开关用来设置模块通讯地址和选择手动功能，其定义如下图所示。

图1-2 HD22010-2(HD11020-2)充电模块地址及手动选择六位拨码开关图

2.  HD22010-2(HD11020-2)直流屏模块的自动/手动工作方式

2.1自动：在自动工作方式下，模块的输出电压、限流点、开关机均由监控模块进行控制，人工无法进行干预，如果模块设计用作合闸模块，对电池进行充电，一般应设置为自动工作方式。

2.2手动：手动状态下，模块的输出电压有上述介绍的面板电位器进行调整，模块的输出电压、限流点和开关机等均不受监控模块控制，但可以将模块的运行参数上报给监控模块。如果模块连接到控制母线上，为单一稳定电压输出，应将模块设置为手动状态，调整电位器为需要输出的电压值，此时模块的限流点全部放开，为105％～110％。调节电位器可使充电模块输出电压最高达到284V/142V，在系统正常时请勿随意调节该电位器。由于不同用户选择蓄电池的节数有差异，为安全起见，充电模块的输出在出厂时已整定在234V/117V浮充电压值上。

3. HD22010-2( HD11020-2)模块的地址设置

地址选择开关决定充电模块与监控模块通讯时的二进制地址，拨码向上拨代表二进制为0，向下拨代表二进制数1。HD22010-2模块地址是监控模块识别各充电模块的唯一标志，同一系统中模块的地址设置不能相同。HD22010-2( HD11020-2)模块的地址设置开关为5位，因此模块的地址设置范围为2 ⁵＝32，也就是说，在挂在同一条通讯线上（对应监控模块的一个串口）的模块数不能超过32个，但监控模块中最多可以设置的模块数为64，这是可以通过将模块分成两组，连接到不同的通讯线上（即监控模块不同的串口）来解决。

HD22010-2( HD11020-2)模块地址设置为二进制数，在监控模块中设置模块的地址为十进制数，他们之间的转换关系如下。

表1-1  二进制与十进制对应关系

例如：地址设置拨码开关如下图所示的位置。（黑色为拨码位置）。其表示二进制10100，从表中可查出十进制地址为20。

图1-3  模块地址拨码开关设置

充电模块显示内容：充电模块的LED可以显示模块的输出电压和输出电流，其切换通过面板上的显示切换开关来切换。显示电压为3位，显示电压精确为0.1A，显示误差为±1个字。设置过程中如遇到问题，可致电广深直流屏技术服务中心4009936610，由工程师随时提供解答。

4. HD22010-2( HD11020-2)直流屏模块安装

4.1 HD22010-2( HD11020-2)直流屏模块的外形尺寸如下图所示。

图1-4  HD22010-2充电模块外形尺寸图（单位：mm）

4.2 HD22010-2( HD11020-2)充电模块的装配尺寸

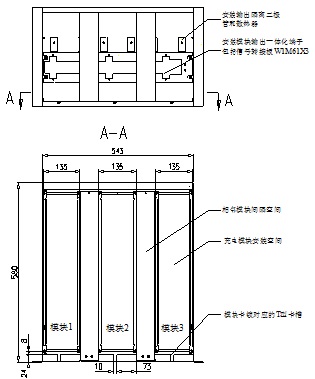

设计模块的插框时，应保证整个充电模块刚好能够插入插框，模块后部通过一体化插座固定，保证其上下和左右方向的固定，装配尺寸如下图所示，通过模块卡锁槽位的设计，保证其前后方向固定其尺寸也如下图所示，槽位的深度为12mm。相邻三个模块的安装尺寸如下图中下图所示。充电模块与系统在结构上为松散连接，系统运输时必须将充电模块拆下，单独包装发运。否则，将造成充电模块损坏。

图1-5  HD22010-2(HD11020-2)充电模块安装配尺寸图（单位：mm）

有关艾默生HD22010-2( HD11020-2)模块的装配尺寸CAD图或电路图可咨询广深直流屏技术服务中心400-9936610或添加微信号zhiliuping
