PFU-3(EMERSON)直流采样模块使用说明书

索引:PFU-3,PFU-3直流采样模块,EMERSON直流电压    发布日期:2018-10-07

 资料来源:西安广深电气艾默生直流屏模块销售和维修中心(4009936610)

1.PFU-3功能和技术指标

1.1 PFU-3直流采样模块是与艾默生的PSM-E11PSM-E20PSM-E10PSM-A5(和PFU-1配套使用)直流屏监控单元配套使用,PFU-3直流电压采样盒的功能是将直流的高压信号转换为配电监控板可以采集的输入信号。由于在电力操作电源中,输出电压比较高,为了实现检测信号与高压的隔离,同时考虑消除其因直流输出浮地产生的高共模信号,采用此专用直流电压采样盒。直流电压采样盒利用隔离运放实现高低压电气隔离和信号采样,采样的弱信号经过线性放大和补偿后,转换为直流电压信号,直接送到或监控单元配电监控盒进行处理。

1.2 PFU-的电气指标参数

直流电压采样盒的指标参数如下表所示。

1-1  PFU-3直流电压采样盒指标

序号

名称

指标

备注

1

供电电源

±12V



2

输入电压范围

0300V

直流

3

输出电压幅值

05V

输出可调





2. PFU-3外形结构及安装

PFU-3直流电压采样盒的外形结构如下图所示。如需购买PFU-3配件或需要CAD安装图纸可参阅www.zhiliuping.cn网站,或致电广深直流屏技术服务中心4009936610

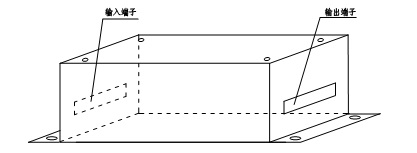

1-1  PFU-3直流电压采样盒的外形结构图

PFU-3直流电压采样盒的外形尺寸和安装固定尺寸如下图所示。

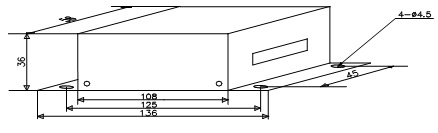

1-2  PFU-3直流电压采样盒的外形尺寸和安装固定尺寸(单位:mm

3. PFU-3直流采样盒接口特性说明

输入接口如下图。



1-3  PFU-3直流电压采样盒的输入接口图

PFU-3输入接口为输入直流高压的采样信号,直流采样盒提供两路直流输入,但他们是共负极的。在设计共正极母线结构时,请注意一个采样盒将只能输入一路直流信号,这时一般可以采用输入两路中的任意一路。

输出接口(包含供电电源接口)如下图。



1-4 直流电压采样盒的输出接口图

输出接口包含直流采样信号输出和采样盒供电电源的输入。两路输出采样信号同样为共负极输出。每个引脚的定义如下表。

1-2 直流采样盒接口说明

序号

项目

管脚

内容

备注

1

输入端子

1

1路输入正电压

引自直流母排,直流电压输入信号(可以输入两路,但是两路必须有公共端)

2

2路输入正电压

3

空闲

4

两路输入电压的公共端

2

输出端子

1

12V,直流采样盒工作电源

正负12V直流电源由配电监控盒提供。直流电压采样盒输出送到配电监控盒

2

对应第一路输出检测电压信号

3

对应第二路输出检测电压信号

4

直流地

5

6

12V,直流采样盒工作电源



4.PFU-3直流采样模块设计注意事项

PFU-3直流采样盒采样直流输出输出电压和电池的电压,在实际的设计过程中,应该考虑所需测量的信号数量来决定采用直流采样盒的个数。虽然大多数情况下电池电压和合闸母线电压一致,但建议采用单独的电池电压采样盒,以保证电池管理的正常进行。当然,在特殊应急的情况下,如电池电压直流采样盒出现故障时,您完全可以在监控单元上直接将合闸母线电压输入信号和电池电压输入信号短接,以实现电池电压的正常采集。

在共负极单母线分段的方式中,共需要三个PFU-3直流采样盒,其中一个用于采集电池电压、一个采集第一段母线的控母和合母电压、一个采集第二段的控母和合母电压。在共负极单母线的方式下,需要两个PFU-3直流采样盒,其中一个采集电池电压,一个采集控制母线和合闸母线电压。

由于PFU-3电压采样盒采用精密电子测量线路,因此在设计时,其安装应该尽量远离热源和电磁干扰源,避免产生温度漂移和测量误差。对于直流采样盒的安装形式没有严格的要求,推荐采用垂直安装方式。

5.PFU-3采样模块使用说明

PFU-3直流采样盒的采样电压可以通过内部线路板上的电位器进行调节,这对于解决在实际运输途中、搬运过程中产生振动导致采样不准问题有实际意义。板上有两个电位器,分别定义如下。

1-3  直流采样盒电位器定义

序号

项目

内容

顺时针调节

1

VR1

对应第一路直流电压的增益

变大

2

VR2

对应第二路直流电压的增益

变大

再次特别提示,出厂时电位器已经校调准确,请不要轻易调整。
