直流屏GF22020系列风冷模块使用说明书
索引：本站原创 发布日期：2021-01-20
1、输入输出的接口

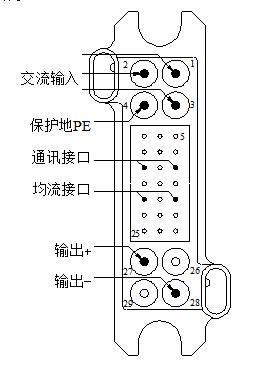

直流屏GF22020系列风冷模块的输入、输出的各种信号都要通过其后面的航空插座连接，如图.31所示，各脚的定义如表.46所示:
图.31 航空组件定义图
表.46 GF22020系列模块插座定义表
|
信号名称
|
引脚号
|
信号定义
|
说 明
|
|
交流输入
|
1
|
三相电中一相
|
模块的交流电源输入端，输入方式为三相三线制，无相序要求
|
|
2
|
三相电中一相
|
||
|
3
|
三相电中一相
|
||
|
4
|
保护地PE
|
模块的保护地引出端，和模块外壳相连接
|
|
|
通信接口
|
11
|
485A
|
弱信号端，模块和上级设备的通信接口为串行异步传输模式，接口电平为RS485
|
|
13
|
485B
|
||
|
均流接口
|
17
|
均流+
|
弱信号端，两个或者两个以上的模块输出并联时需要将此端并联，联以实现模块均分负载；建议：层间模块均流线连接请使用屏蔽线
|
|
19
|
均流-
|
||
|
直流输出
|
27
|
输出+
|
GF11040为：26和27脚：输出+
28和29脚为输出-
|
|
28
|
输出-
|
注意:
为了保障安全，请确保将交流输入中的保护地PE端与大地正确连接；
为了保障系统的可靠性，每个模块的三相交流输入必须单独配置进线空开。
2.风冷模块GF22020系列操作说明
连接好电源和负载，将模块正确插入托架，上电后等待5秒钟左右，模块启动完成，在无故障的情况下，面板上中仅绿色工作指示灯在闪烁，表示模块处于正常的工作状态。下面介绍几种常用的操作。
（1）工作状态参数查询
LED显示当前的输出电压，通过按动切换开关，可以查看模块当前的其他工作参数。当存在故障时，模块的故障灯开始闪烁，各灯的工作定义如表.47所示:
表.47 GF22020系列模块工作指示灯定义表
|
指示灯
|
指示内容
|
|
绿
|
工作正常
|
|
黄
|
模块保护，包括交流输入过/欠压、过温、输出欠压等，故障排除后即恢复
|
|
红
|
模块故障：输出过压，需手动重新上电恢复
|
显示故障时，LED显示各个故障代码，故障代码与具体故障对应如表.48所示:
表.48 GF22020系列模块故障代码说明表
|
故障代码
|
800
|
801
|
802
|
803
|
|
故障内容
|
过温保护
|
过压保护
|
过流保护
|
过压报警
|
|
故障代码
|
804
|
805
|
806
|
|
|
故障内容
|
欠压报警
|
交流过压保护
|
交流欠压保护
|
|
注意:
出现保护时，模块会自动关断输出，其中输出过压保护具有自锁功能，确认无故障后须重新上电才能恢复；其它保护在故障排除后（模块带电）立即恢复。（2）直流屏GF22020风冷模块的设置
在不带外部监控模块的情况下，模块的设置工作主要通过监控板上的8位拨码开关来完成如图.32所示:
图.32 拨码开关
其中第1～5位用于设置模块的地址，二进制表示可设置；第7位用于设置合母/控母；第8位用于设置一段/二段。

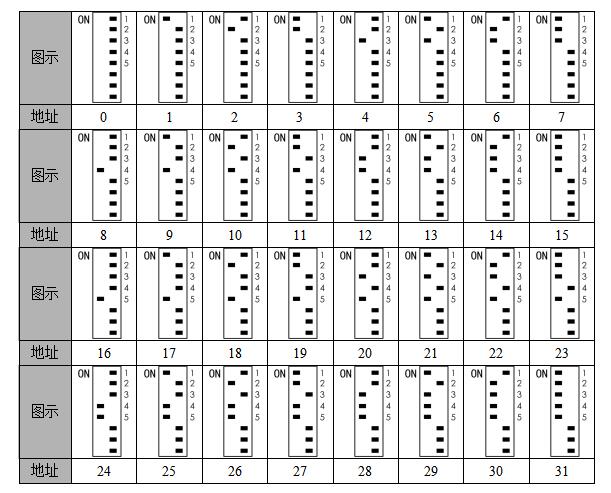

开关拨至左，表示该位为1，反之为0（多个模块时，地址的起始位必须是1），地址设置如表.49所示（模块设置在一段合母）。
表.49 拨码开关设置(1)

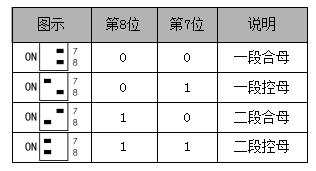

第7～8位设置如表.50所示:
表.50拨码开关设置(2)
