PMU-D21直流屏监控单元资料说明
索引：直流屏监控,直流屏,直流屏操作 发布日期：2021-01-25

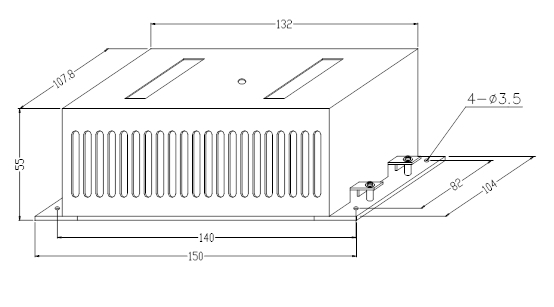

图1 PMU-D21监控单元外形图（单位：mm）
直流监控单元PMU-D21采用八位单片机，负责测量环境温度、母线、电池参数。直流监控单元通过RS485通信总线与系统的监控模块进行通信。其完成的主要功能如下：
● 测量两段母线电压、电流
● 测量两组电池电压、电流
● 测量一路环境温度
● 测量三个0~5VDC模拟量数据，其系数可设置
● 通过RS485通信总线与系统监控模块完成数据交换
PMU-D21监控单元性能参数
● 供电电源：85V~320V（DC），176V~264V（AC）
● 额定功耗：≤10W
● 工作温度：-5℃~40℃
● 海拔高度：≤2500m
● 母线电压测量路数：6路
● 母线电压测量范围：0~320VDC
● 母线电压测量精度：0.2%
● 电流测量路数：4路
● 电流测量输入范围：-5V~+5VDC
● 扩展量测量输入路数：3路
● 扩展量测量输入范围：0~5VDC
● 绝缘强度：通信端口对机壳耐压500VAC/1Min
其他端口对机壳耐压2000VAC/1Min
直流采样端口与工作电源端口耐压2500VAC/1Min。
直流屏监控单元PMU-D21接口图如2所示:

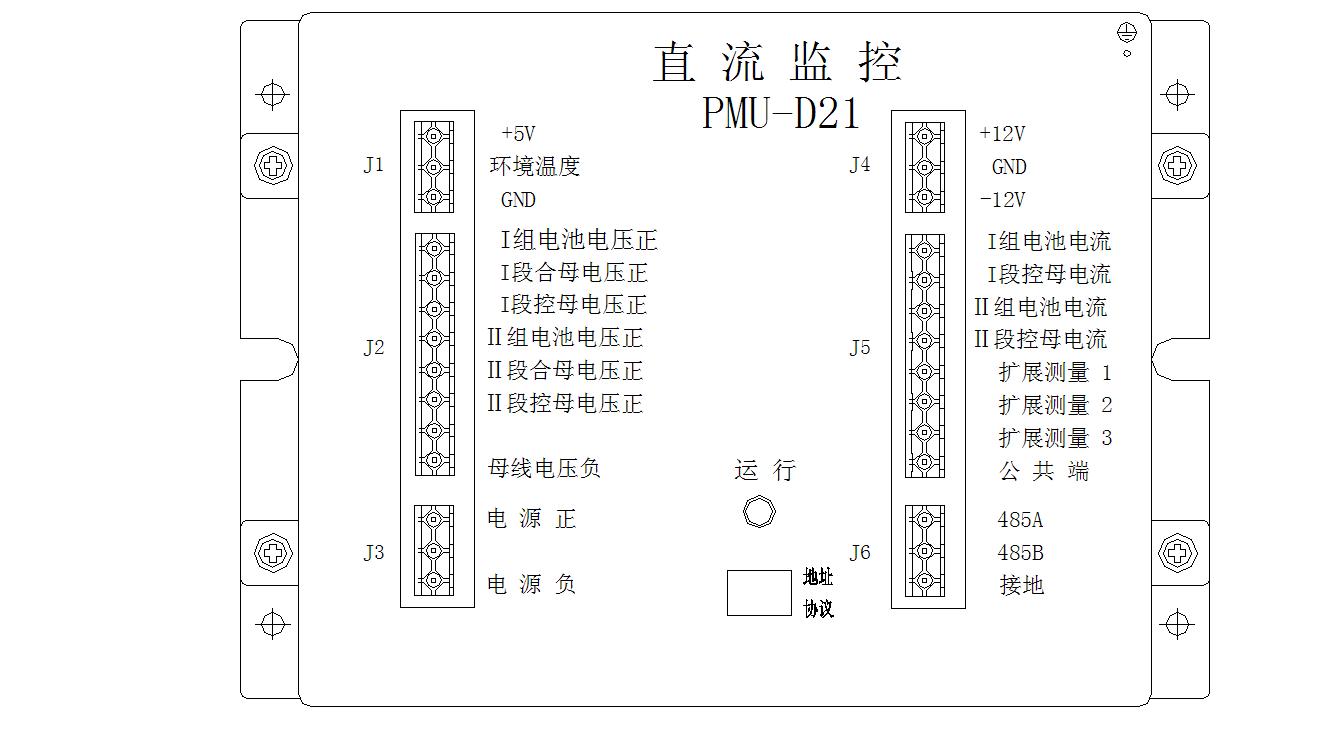

图2 PMU-D21监控单元接口图
直流电源系统监控单元PMU-D21接线定义如表1所示:
表1 监控单元接线定义
|
序号
|
项目
|
管脚
|
管脚定义
|
备 注
|
|
1
|
J1
|
1
|
温度传感器供电电源
|
此温度传感器由我司配置，不可随意用其他温度传感器
|
|
2
|
温度传感器输出
|
|||
|
3
|
温度传感器供电电源地
|
|||
|
2
|
J2
|
1
|
第一组电池电压正
|
要求所有的测量模拟量为共负极性的直流量，输入范围为0~320V
|
|
2
|
第一段合母电压正
|
|||
|
3
|
第一段控母电压正
|
|||
|
4
|
第二组电池电压正
|
|||
|
5
|
第二段合母电压正
|
|||
|
6
|
第二段控母电压正
|
|||
|
7
|
空
|
|||
|
8
|
直流系统母线共负端
|
|||
|
3
|
J3
|
1
|
电源正
|
供电电压可交直流两用，直流范围为85~320V，交流范围为176V~264V
|
|
2
|
空
|
|||
|
3
|
电源负
|
|||
|
序号
|
项目
|
管脚
|
管脚定义
|
备 注
|
|
4
|
J4
|
1
|
+12V
|
给测量电流及扩展测量传感器供电，负荷不大于200mA。禁止将GND端与大地相连！
|
|
2
|
GND
|
|||
|
3
|
-12V
|
|||
|
5
|
J5
|
1
|
一组电池电流输入
|
电流输入采自电流霍尔传感器的输出，范围为-5V~+5V的直流模拟量，霍尔传感器采用±12V供电
|
|
2
|
一段控母电流输入
|
|||
|
3
|
二组电池电流输入
|
|||
|
4
|
二段控母电流输入
|
|||
|
5
|
扩展测量1输入
|
扩展测量输入的范围为0~5V的直流模拟量
|
||
|
6
|
扩展测量2输入
|
|||
|
7
|
扩展测量3输入
|
|||
|
8
|
共负端
|
此共负端与母线负属于同一电气
|
||
|
6
|
J6
|
1
|
RS485A
|
推荐客户采用多芯屏蔽线，将屏蔽层接大地，多余的芯线不要作接地处理!
|
|
2
|
RS485B
|
|||
|
3
|
屏蔽接大地
|
|||
|
7
|
LED
|
|
|
当LED闪烁时，表示程序在运行
|
|
8
|
SW
|
1
|
设通讯地址
|
ON为第1号D21地址，OFF为2号D21地址。
|
|
2
|
设通讯协议
|
ON为INP协议，OFF为MODBUS协议
|
母线电压信号采样（以单段母线为例）

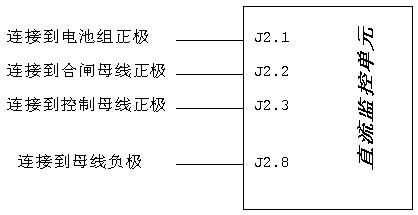

图3 PMU-D21监控单元接线图
上图为单段母线共负极接线原理图。如系统有两段母线时且母线共负时，可将第二段母线的直接连接到J2的其他对应脚位；如系统有两段母线但母线不共负时，则系统需要采用两个直流监控单元，分别采样两段母线的电压参数。
