开关量监控单元PMU-K2说明书
索引：监控单元PMU-K2,监控单元接口图,通信电源模块 发布日期：2021-01-29

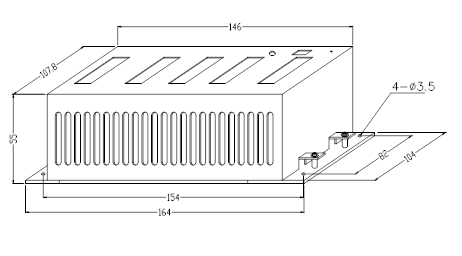

图1 PMU-K2监控单元外形图（单位：mm）
开关量监控单元PMU-K2采用八位单片机，负责测量40路开关量状态及7对干结点输出。开关量状态可通过设SW1拔码开关位置来选择常开或常闭输入两种结点，但要求所有状态量采用统一的输入方式。开关量监控单元通过RS485通信总线与系统的监控模块进行通信。其完成的主要功能如下：
● 测量40路无源结点开关量
● 提供输入结点常开或常闭选择功能
● 提供一个常开及常闭的系统故障结点输出
● 提供6个常开结点输出
● 通过RS485通信总线与系统监控模块完成数据交换
监控单元性能参数
● 供电电源：85V~320V（DC），176V~264V（AC）
● 额定功耗：≤10W
● 工作温度：-5℃~40℃
● 海拔高度：≤2500m
● 开关量输入路数：40
● 结点输出路数：7路
● 绝缘强度：通信端口对机壳耐压500VAC/1Min
其他端口对机壳耐压2000VAC/1Min
PMU-K2监控单元接口如图2所示:

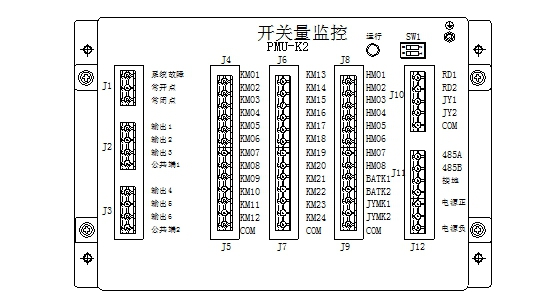

图2 PMU-K2监控单元接口图
监控单元接线定义如表1所示:
表1 监控单元接线定义
|
序号
|
项目
|
管脚
|
接线定义
|
备 注
|
|
|
1
|
J1
|
1
|
系统故障静触点
|
结点容量为2A/220V
|
|
|
2
|
系统故障常开点
|
||||
|
3
|
系统故障常闭点
|
||||
|
2
|
J2
|
1
|
干结点输出1
|
干结点为常开点输出，容量为2A/220V
|
|
|
2
|
干结点输出2
|
||||
|
3
|
干结点输出3
|
||||
|
4
|
公共端1
|
公共端1是干结点1、2、3的公共点
|
|||
|
3
|
J3
|
1
|
干结点输出4
|
可用来做硅链调压控制信号，此时，需要加中间继电器
|
|
|
2
|
干结点输出5
|
||||
|
3
|
干结点输出6
|
||||
|
4
|
公共端2
|
干结点4、5、6的公共点
|
|||
|
4
|
J4
|
1
|
控母开关01路跳闸信号
|
|
|
|
2
|
控母开关02路跳闸信号
|
|
|||
|
3
|
控母开关03路跳闸信号
|
|
|||
|
4
|
控母开关04路跳闸信号
|
|
|||
|
5
|
控母开关05路跳闸信号
|
|
|||
|
6
|
控母开关06路跳闸信号
|
|
|||
|
序号
|
项目
|
管脚
|
接线定义
|
备 注
|
|
|
5
|
J5
|
1
|
控母开关07路跳闸信号
|
|
|
|
2
|
控母开关08路跳闸信号
|
|
|||
|
3
|
控母开关09路跳闸信号
|
|
|||
|
4
|
控母开关10路跳闸信号
|
|
|||
|
5
|
控母开关11路跳闸信号
|
|
|||
|
6
|
控母开关12路跳闸信号
|
|
|||
|
7
|
开关量信号输入公共端
|
|
|||
|
6
|
J6
|
1
|
控母开关13路跳闸信号
|
|
|
|
2
|
控母开关14路跳闸信号
|
|
|||
|
3
|
控母开关15路跳闸信号
|
|
|||
|
4
|
控母开关16路跳闸信号
|
|
|||
|
5
|
控母开关17路跳闸信号
|
|
|||
|
6
|
控母开关18路跳闸信号
|
|
|||
|
7
|
J7
|
1
|
控母开关19路跳闸信号
|
|
|
|
2
|
控母开关20路跳闸信号
|
|
|||
|
3
|
控母开关21路跳闸信号
|
|
|||
|
4
|
控母开关22路跳闸信号
|
|
|||
|
5
|
控母开关23路跳闸信号
|
|
|||
|
6
|
控母开关24路跳闸信号
|
|
|||
|
7
|
开关量信号输入公共端
|
|
|||
|
8
|
J8
|
1
|
合闸开关01跳闸信号
|
|
|
|
2
|
合闸开关02跳闸信号
|
|
|||
|
3
|
合闸开关03跳闸信号
|
|
|||
|
4
|
合闸开关04跳闸信号
|
|
|||
|
5
|
合闸开关05跳闸信号
|
|
|||
|
6
|
合闸开关06跳闸信号
|
|
|||
|
9
|
J9
|
1
|
合闸开关07跳闸信号
|
|
|
|
2
|
合闸开关08跳闸信号
|
|
|||
|
3
|
一组电池开关跳闸信号
|
|
|||
|
4
|
二组电池开关跳闸信号
|
|
|||
|
5
|
合闸开关09跳闸信号
|
|
|||
|
6
|
合闸开关10跳闸信号
|
|
|||
|
7
|
开关量信号输入公共端
|
|
|||
|
10
|
J10
|
1
|
电池熔断器1熔断信号
|
|
|
|
2
|
电池熔断器2熔断信号
|
|
|||
|
3
|
绝缘继电器1动作信号
|
|
|||
|
4
|
绝缘继电器2动作信号
|
|
|||
|
5
|
开关量信号输入公共端
|
|
|||
|
11
|
J11
|
1
|
RS485A
|
|
|
|
2
|
RS485B
|
||||
|
3
|
大地
|
||||
|
4
|
空脚
|
|
|||
|
序号
|
项目
|
管脚
|
接线定义
|
备 注
|
|
|
12
|
J12
|
1
|
电源正
|
供电电源可交直流两用，直流输入范围为85~320V，交流输入范围为176V~264V
|
|
|
2
|
空
|
||||
|
3
|
电源负
|
||||
|
13
|
SW1
|
1
|
开关量信号常闭常开结点输入选择位
|
设为ON时， 输入为常开点
设为OFF时，输入为常闭点
|
|
|
2
|
地址选择
|
设为ON时， 第一个地址
设为OFF时，第二个地址
|
|||
|
14
|
LED
|
|
当LED闪烁时，表示程序在运行
|
|
|
继电器输出
继电器输出可作为故障输出或者硅链控制输出，输出功能可设置,内部继电器容量AC220V/2A，如超过以上参数需采用中间继电器。加中间继电器时，如中间继电器线圈为直流供电，请在线圈上并接续流二极管，续流二极管可根据线圈供电电压不同选用不同耐压二极管，一般可选用如1N4007等1000V耐压普通二极管。
系统故障结点输出：系统正常时，常开点断开，常闭点吸合。当系统故障时，系统故障结点动作，常开点吸合，常闭点断开。当开关量监控单元不上电或停止工作时，此时常开点吸合，常闭点断开。
故障分类输出1~3：系统将故障分为12大类，每个故障内容可定义其输出内容，每个输出可选择最多4种故障组合输出，可在监控模块上具体设置；输出类型为常开输出。
故障分类输出4~6：可以定义为硅链控制，支持5级和7级硅链，也可以按输出1-3的功能方式定义，当定义为5级硅链控制时，硅链调压接线图见3所示，请客户一定要将续流二极管D1、D2、D3接上。

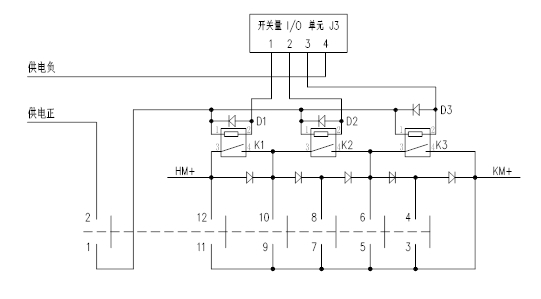

图3 五级硅链调压图
