 1.        PSM-E11监控系统设计概述

艾默生PSM-E11主要用于小型直流屏系统的监控管理。PSM-E11监控系统包括HD和ER系列充电模块内部监控电路，监控模块（PSM-E11）、绝缘监测仪（JYM-II,JYM-IIA），以及电池检测仪（BM-1,EBU01，EBU02）等设备。直流屏系统的模拟量和开关量经过各采集设备传送到PSM-E11监控模块处理、显示或发出告警，同时上送到DCS系统。监控单元的器件清单见表1-1。

表1-1  PSM-E11监控单元的器件清单

2．直流屏模拟量采集设计

PSM-E11进行以下模拟量的采集各管理：

交流三相电压：由交流电压采集板A1M61S1采集；直流母线（HM、KM）电压：由直流电压采样盒PFU31Z采集；负载、电池电流：由霍尔传感器采集；电池组环境温度：在需要启用温度补偿功能的情况下，利用温度传感器TMP12采集。

2.1连接交流电压采样板（A1M61S1）

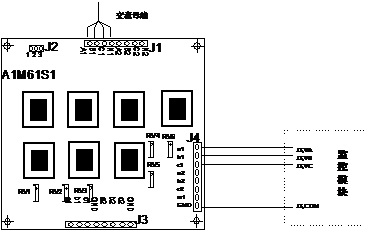

图1-1  PSM-E11监控模块端子与交流电压采样板的连接

交流采样点宜取在直接向模块供电的交流母线上，以准确反映整流器交流输入状态。

PSM-E11用于两路交流自动切换输入时，还需要增加一块交流检测板A1M61S1及其配套附件和自动切换控制单元。需要增加如表1-2所示的器件。

表1-2  PSM-E11控制交流自动切换物料清单

2.2连接直流电压采样盒（PFU3）

直流屏系统的蓄电池电压、直流控制母线和合闸母线电压检测由直流电压采样盒（PFU-3）的采集，一个采样盒可采集两路共负极直流电压。

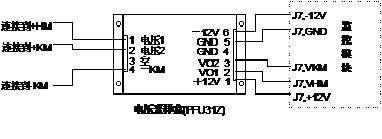

图1-2  PSM-E11监控模块端子与直流电压采样盒的连接

注：引出采样盒的一个GND即可。

2.3 PSM-E11连接霍尔传感器

直流系统的蓄电池电流、负荷母线总电流采样采用霍尔传感器实现检测电气隔离。以100A传感器在电源系统中的连接为例，如图7-32所示。

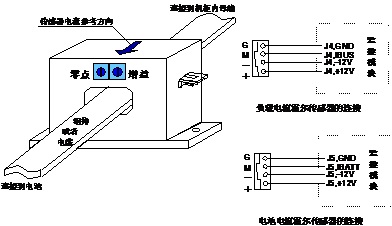

图1-3  PSM-E11监控模块端子与霍尔传感器的连接

2.4  PSM-E11监控单元连接温度传感器（TMP-2）

温度传感器用于电池管理需要温度补偿的场合。传感器将电池房（或电池柜）的环境温度变为弱电信号，再接入到PFU-12配电模块中。

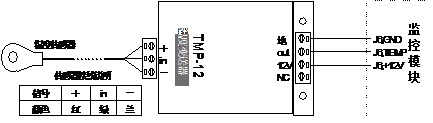

图1-4  PSM-E11监控模块端子与温度传感器的连接

3．直流屏开关量采集的设计

PSM-E11监控单元可以监测的开关量主要包括交流配电部分、蓄电池输入部分、负荷馈出支路部分、绝缘监测部分等。

3.1 PSM-E11 连接告警开关量（一）

ACERR：交流空开跳闸，空开常闭告警接点。

LPROOF：防雷器故障，防雷器辅助常闭接点与防雷空开辅助常闭接点串联接入。

FUSE：蓄电池熔丝断，两只熔断信号管的常闭接点串联接入。

INSU：绝缘故障告警，绝缘监测设备告警输出常开接点。

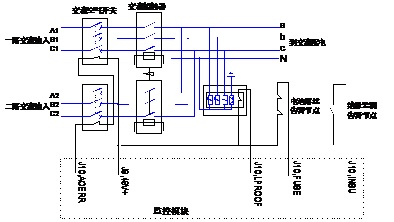

图1-5  PSM-E11监控模块端子与告警开关量的连接（一）

3.2  告警开关量与PSM-E11连接（二）

此为直流屏馈出支路告警开关量的采集连接。各告警支路开关量为常闭接点接入，最多可接入14路。

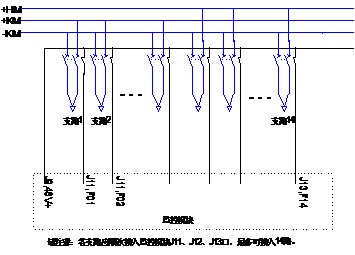

图1-6  PSM-E11监控模块端子与告警开关量的连接（二）

4．直流屏监控单元报警系统的设计

监控模块提供声光告警输出接口，接线方式如图1-7所示。

声音告警输出为12V，输出电流小于20mA，推荐使用12V压电陶瓷蜂鸣器，告警声音大小可根据需求选用。

光告警输出12V，输出电流小于100mA，推荐使用发光二极管型的告警指示灯，颜色为黄色。

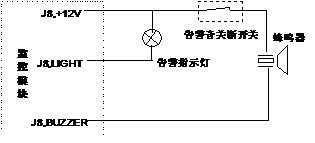

图1-7  PSM-E11的声光告警信号的连接
