EMU10 监控模块的设计安装和调试之二
资料来源：西安广深直流屏技术服务中心400-9936610
1.艾默生EMU10监控模块的外形尺寸

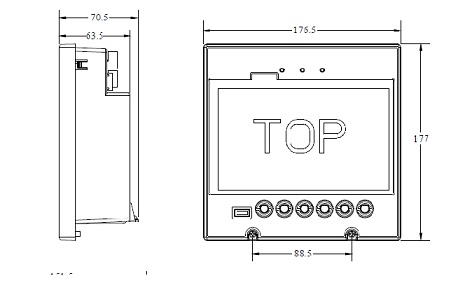

EMU10 监控模块的外形和尺寸，如下图所示。
2. EMU10监控模块的显示面板

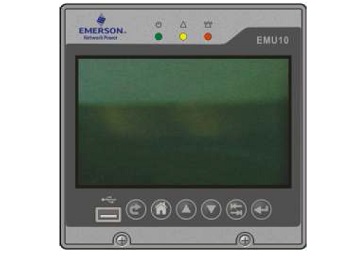

EMU10 监控模块显示面板如下图所示。
EMU10直流屏监控模块采用7 英吋真彩TFT-LCD，800×480 像素，有USB 口、6 个功能键，三个指示灯，全触摸屏操作，同时可以使用按键查询系统数据满足不同使用习惯。
表1-1 EMU10面板图标说明
|
图标 |
EMU10功能说明 |
备注 |
|
|
电源指示灯 |
指示亮表示EMU10 辅助电源正常 |
|
|
一般告警指示灯 |
指示灯亮表示有一般告警产生；可在告警级别设置中对各类告警设置为“不告警”、“一般告警”或“严重告警”。 |
|
|
严重告警指示灯 |
指示灯亮表示有严重告警产生；可在告警级别设置中对各类告警设置为“不告警”、“一般告警”或“严重告警”。 |
|
|
USB 接口 |
可用U 盘升级应用程序或导入导出配置文件 |
|
|
ESC 键 |
返回上一级界面，同时按住ESC 与ENT 键可重启EMU10 |
|
|
主页键 |
快速返回主页面 |
|
|
向上键 |
在当前页面中让焦点转到上一条目或控件 |
|
|
向下键 |
在当前页面中让焦点转到下一条目或控件 |
|
|
TAB 键 |
在当前页面的各控件上跳转 |
|
|
ENT 键 |
确认输入或进入当前焦点所指界面，同时按住ESC 与ENT 键可重启EMU10 |
3.EMU10直流屏监控模块背面接口定义

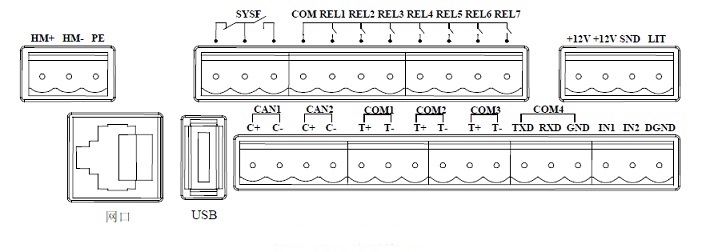

接线端子位于EMU10 背面。端子排列如下图所示，端子接线说明如下表所示。
表1-2 EMU10背面端子接线说明
|
端子 |
EMU10接线说明 |
备注 |
安规类型 |
|
|
PE |
保护地 |
|
保护地 |
|
|
HM＋ |
电源输入正极 |
接合闸母线 |
高压端口 |
|
|
HM－ |
电源输入负极 |
|||
|
SYSF |
EMU10 自身故障告警干接点输出接口 |
常开常闭输出 |
安全电压端口 |
|
|
REL1～REL7 |
1#～7#告警干接点输出端口，断电时常开输出， |
常开或常闭输出可设置 |
||
|
COM |
1#～7#告警干接点公共端 |
|||
|
＋12V |
EMU10 模块12V 输出电源正极，供声光告警输出驱动用 |
接外部声光告警 |
||
|
SND |
外部告警蜂鸣器输出接口 |
|||
|
LIT |
外部告警指示灯输出接口 |
|||
|
IN1 |
1#开关量输入口，接红外报警器 |
用于打开LCD 背光 |
||
|
IN2 |
2#开关量输入口或IRIG-B 对时接口（RS485） |
GPS 硬对时 |
||
|
DGND |
1#～2#开关量输入口信号地 |
|
||
|
CAN1 |
C＋ |
CAN1 通信口正极 |
备用 |
|
|
C- |
CAN1 通信口负极 |
|||
|
CAN2 |
C＋ |
CAN2 通信口正极 |
ER 系列模块CAN 通信口及EAU01、EDU01 和EGU01 等CAN 通信口 |
|
|
C- |
CAN2 通信口负极 |
|||
|
COM2 |
T＋ |
RS485 通信口正极 |
接HD 系列RS485 模块 |
|
|
T－ |
RS485 通信口负极 |
|||
|
COM2 |
T＋ |
RS485 通信口正极 |
接电池检测仪、绝缘监测仪、逆变模块等采集设备
|
|
|
T－ |
RS485 通信口负极端口 |
|||
|
COM3 |
T＋ |
RS485 通信口正极 |
后台通信口 |
|
|
T－ |
RS485 通信口负极 |
|||
|
COM4 |
TXD |
RS232 通信口发送端 |
||
|
RXD |
RS232 通信口接收端 |
|||
|
GND |
RS232 通信口信号地 |
|||
|
USB |
USB 接口 |
U 盘接口 |
||
|
网口 |
10M/100M 以太网口 |
通过IEC61850 与信息一体化平台通讯 |
||
4.EMU10监控模块的声光告警信号输出连接

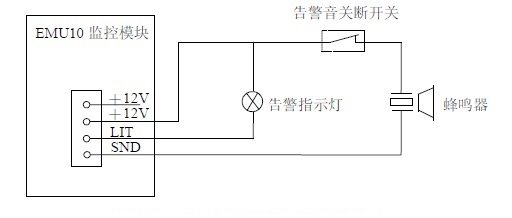

艾默生EMU10监控模块提供声光告警输出接口，接线方式如下图所示。电源系统有故障时指示灯点亮，蜂鸣器鸣叫。系统所有故障消除后指示灯熄灭，蜂鸣器停止鸣叫。声音告警输出为12V，输出电流小于50mA，推荐使用12V 压电陶瓷蜂鸣器。光告警输出12V，输出电流小于80mA，推荐使用发光二极管型的告警指示灯，颜色为黄色。
5.EMU10监控的 GPS 硬对时功能和红外控制LCD 背光
EMU10 监控模块可接入IRIG-B 码信号(RS485)实现GPS 硬对时，如果对时成功，则会隔一小时再对时一次；如果没有成功，则会不停地监测IN2 和DGND 接口是否有正确的时钟信号。通过接入红外报警装置感应人员进入，无需操作人员打开直流屏屏蔽门并触摸EMU10，就能实现EMU10 自动打开LCD 背光，红外报警装置必须安装在能感应到人员靠近。艾默生认证合作伙伴西安广深电气提供EMU10监控模块的销售和维修等技术支持，400-9936610。

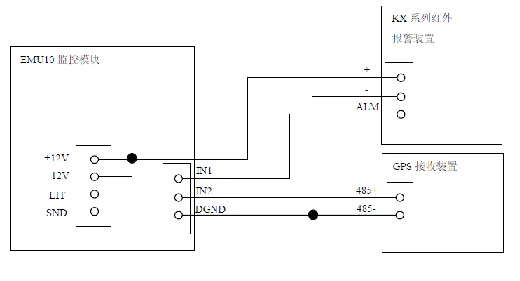

具体接线如下图（图中红外报警装置为Pyronix 公司的KX 系列产品，不同厂家红外报警装置接线方式可能不同）。
