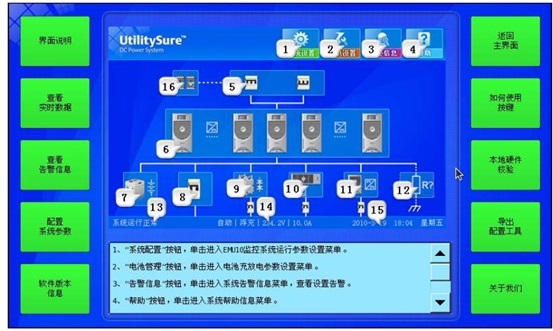

1.   EMU10如何进入直流屏系统帮助信息界面

点击帮助按钮，EMU10可进入系统帮助信息界面，如下图所示

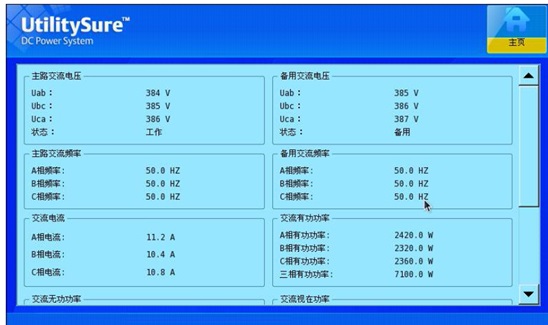

2.点击EMU10的交流数据查询按钮，进入交流信息查询界面。

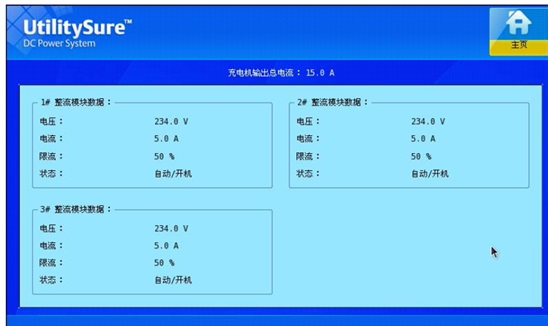

3.点击EMU10的整流模块数据查询按钮，进入整流模块信息查询界面。

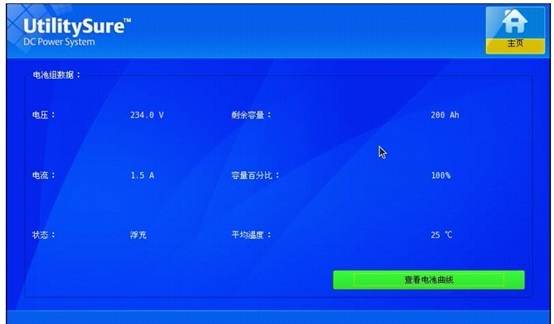

4. 点击EMU10的电池数据查询按钮，进入电池信息查询界面。

如果直流屏接有EBU01(EBU02)电池巡检仪，则会显示各电池单体电压信息。

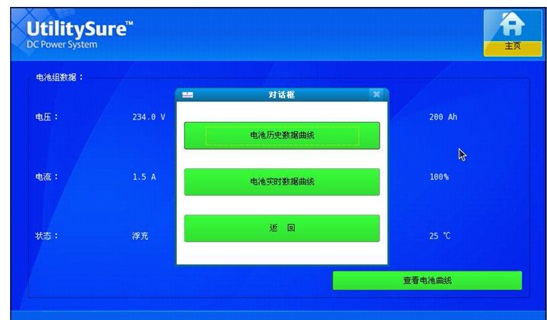

点击“查看电池曲线”按钮，可以查看直流屏电池历史数据曲线和电池实时数据曲线，如下图。

点击“电池实时数据曲线”按钮，出现如下界面，其中有一个“开始记录电池数据”按钮，点击后就开始记录电池曲线数据，而按钮则立即变为黄色的“停止记录电池数据”，再次点击“停止记录电池数据”按钮就停止记录，通常用于记录一次实时充放电过程的曲线数据。当前实时记录停止后，自动转为历史曲线记录，原来的历史曲线记录被清除。点击曲线上的某个位置，界面上会显示相应的电池电压和电流信息。

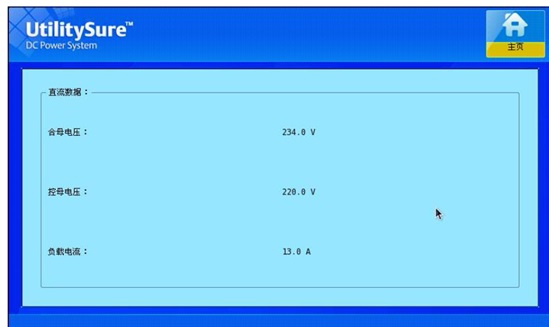

5. 单击EMU10显示界面合闸母线数据查询按钮，进入直流合闸母线数据查询界面。

6.单击EMU10监控控制母线数据查询按钮，可进入直流控制母线数据查询界面。

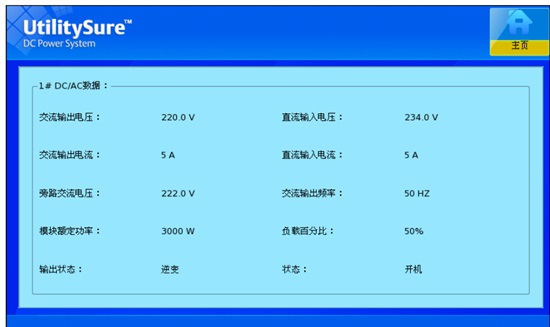

7.UBI3KVA-220F逆变模块数据查询可通过单击进入逆变模块数据查询界面。

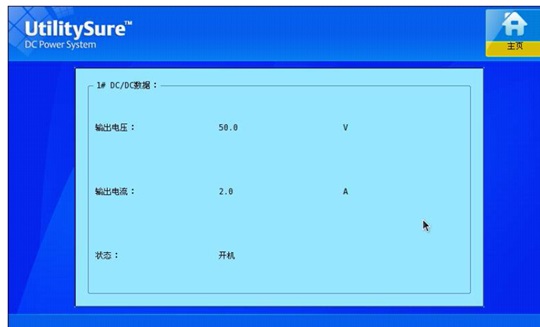

8.单击DC/DC 模块数据查询按钮，可查询EC4820/M模块的各项模块数据。
