1．绝缘数据查询按钮。单击进入直流母线绝缘数据查询界面。

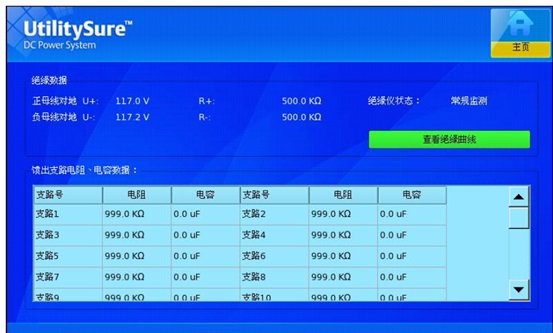

JYM-II 为绝缘主机时界面如下：

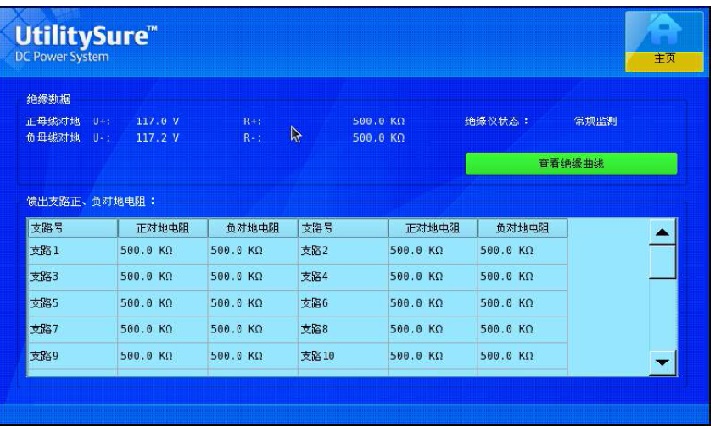

EDU01 为绝缘主机时界面如下：

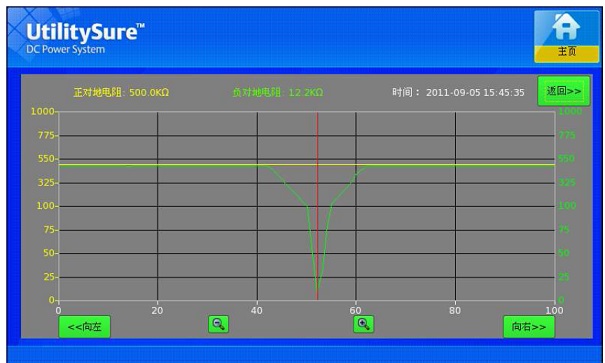

点击“查看绝缘曲线”按钮，会显示正、负母线对地电阻曲线，如下图。点击曲线上的某个位置，界面上会显示相应的正、负母线对地电阻信息。关于支路绝缘下降故障点判断的详细方法，也可咨询广深直流屏技术服务中心http://www.zhiliuping.cn/或致电4009936610

2.显示系统当前的运行状态：故障或正常。

3.显示系统主要数据，依次为系统运行模式（自动/手动）、电池充电状态（均充/浮充/放电）、电池电压和充电机输出电流。

4：在EMU10监控中有交流屏数据查询按钮，单击进入交流屏数据查询界面。

5.如何查看实时数据

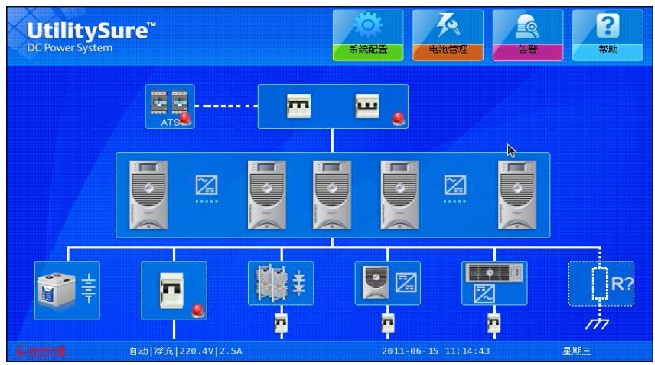

在直流屏EMU10监控主信息界面上单击相应设备的图标即可进入相应设备的菜单。在菜单内会显示直流屏设备实时信息，如蓄电池数据、整流模块数据、逆变模块数据等。主信息界面的显示内容会随着系统设置的变化而变化，假设系统没有DC/DC 模块，则主界面就不会显示DC/DC 设备图标，如果系统设置交流屏的EAU01 个数为0 个，则主界面就不会显示交流屏图标。

进入相应设备菜单后，如果设备信息较多无法在一个页面显示，页面会自动分成多页显示，可以通过页面右侧的滚动条操作，通过滚动页面显示其余设备信息。

在主信息界面上，如果某类设备检测到有告警，就会在该设备图标上放置一个红色告警灯，指示该类设备有告警，具体告警信息可在告警菜单中查询。主信息界面上的设备图标是示意图，与直流屏设备部件的实际个数无关，如整流模块图标，并非表示系统中配置5 个整流模块。

6.如何在EMU10监控查看告警数据

在EMU10主信息界面上单击“告警信息”即可进入系统告警信息界面。EMU10告警信息界面显示了直流系统的所有当前告警信息、历史告警信息、电池历史记录信息以及告警开关设置页面和告警输出干接点设置页面，也可在此页面清除历史告警记录和电池历史记录。

告警等级可以设置为3 个级别，分别为：严重告警、一般告警、不告警。当设置为严重告警的事件发生时，监控模块面板会点亮红色告警指示灯，同时驱动外部声光告警；设置为一般告警的事件发生时，监控模块面板会点亮黄色告警指示灯，同时驱动外部声光告警；设置为不告警的告警发生时，监控模块不会点亮面板告警指示灯也不会驱动外部声光告警；无论设置为何种告警，在发生告警时监控的后台都可以看到该告警。当用户更改系统配置后，EMU10历史告警信息列表中有可能部分告警信息名称会显示为“无效的告警信息”。因为这些告警信息对应的设备，在当前系统中已不存在了，这些信息对于更改后的当前系统来说，已经变得无意义。

7.EMU10监控的本地硬件校验

在EMU10帮助信息界面有一个“本地硬件校验”界面该界面可以控制EMU10监控模块的输出告警和输出干接点，可以用于在运行过程中检验各个告警通路是否正常。该控制操作只有在该界面有效，离开该界面后上述各个输出节点由程序自动控制，另外如果在2 分钟内未进行操作，系统会自动离开该界面返回EMU10主菜单。所有的系统运行参数都需要输入密码才能够进行更改，密码有一定的有效期，第一次输入密码后5 分钟内再次进入设置菜单不需要再输入密码。密码分为用户级密码和维护级密码。输入维护级密码进入维护级菜单，维护级菜单进行设置如系统设备个数，通信协议类型等参数设置，一般在系统调试出厂后不需要再设置；输入用户级密码进入用户级菜单，用户级菜单一般进行如告警门限、告警开关、电池管理等参数设置，这些参数虽然在出厂调试过程中已经设置，但在运行现场可能会根据实际需求进行微调。
