ATC48MD30Ⅲ智能高频开关电源模块

索引:ATC48MD30Ⅲ,高频开关电源模块,电源模块代理商    发布日期:2021-08-02

— 概述

ATC××MD××系列智能高频开关模块是一种 DC-DC 电源变换装置,其输入、输出完全隔离,输出特性满足通信电源的要求。属于公司第三代大功率电源模块产品,采用了具有国际先进水平的软开关技术,结构紧凑体积小,内置  CPU,具有高智能、高效率、高可靠性等优点,各项性能指标达到并超过 DL/T781-2001 标准,我公司为一体化电源设备配套开发的通信用直流变换电源。可组成独立的通信电源系统。

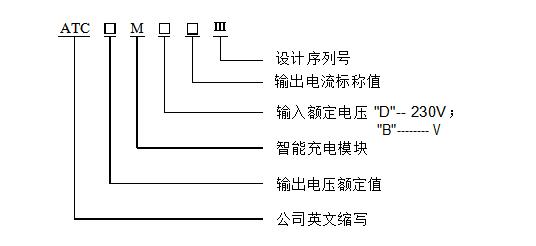

二 型号命名

三 正常使用条件

户内使用,设备运行的周围空气温度不低于-5℃,不高于+45℃,在设备停用或储存  期间,周围空气温度不低于-40℃,不高于+70℃;
大气压力:86kPa106kPa

日平均相对湿度不超过 95%,月平均相对湿度不大于 90%,无冷凝; 运行地点无导电或爆炸尘埃,无腐蚀金属和破坏绝缘的气体或蒸汽;
交流输入电压波形为正弦波,电压波动范围不超过额定值的-65%,+35%交流输入频率波动范围不超过额定值的 50Hz±10%。
四 主要性能指标

4.1 系列型号的外形尺寸及重量
型号规格
外形尺寸
重 量
ATC24MD30Ⅲ、ATC24MB30Ⅲ、
ATC48MD20Ⅲ、ATC48MD30Ⅲ、ATC48MB20
90×229×354
5.3 Kg

4.2 输入特性
序号

24MD30
48MD20
48MD30
24MB30
48MB20
1
直流输入电压
DC220V
DC110V
2
输入电压范围
DC187V264V
DC93V132V
3
直流输入电流
6A
7A
10A
8A
14A
4
综合效率
87%
90%
87%
90%

4.3 输出特性
备 注
24MD3024MB30
48MD2048MD3048MB20
1
标称输出电压
24V
48V

2
输出电压可调范围
1929V
3858V

3
标称输出电流
30A30A
20A30A20A

4
输出限流
10100%额定电流

5
稳压精度
±0.5%

6
纹波系数
200mV(峰峰值)

7
并机均流不平衡度
±3.0%


4.4 保护与报警
序号


备 注
24MD30
48MD20
48MD30
24MB30
48MB20
1
直流输入过压保护
270±3V
135±3V
关机报警,
自动恢复
2
直流输入欠压报警
180±3V
90±3V
3
直流输出过压保护
29 V
58 V
29 V
58 V
可设置
4
直流输出欠压报警
21 V
42 V
21 V
42 V
可设置
5
直流输出限压值
28 V
57 V
28 V
57 V
可设置
6
直流输出限流值
30 A
20 A30 A
30 A
20 A
可设置
7
输出短路保护
输出限流直至关机
自动恢复
8
过热保护
85±5℃关机报警
自动恢复
4.5 监控特性

序号
项目

1

遥信
交流输入电源故障、输出故障、
/关机状态


2

遥测

测量充电模块的输出电压、电流


3

遥控
充电模块的开/关机
当模块与监控器不通讯时,具备手动控制开/关机

4

遥调

调节充电模块的输出电压、电流
当模块与监控器不通讯时,具备
手动调节输出电压和限流功能

5

显示
设有工作状态指示灯及数码显示
窗,显示输出电压、电流等


4.6 其它特性

序号
1
可靠性指标
MTBF100000 小时

2
噪音
55dB1m

3
绝缘电阻
10MΩ

4
绝缘强度
AC 2kV50Hz1min
AC500V50Hz1min
输入对地、输入对输出
输出对地
5
冷却方式
强迫风冷
风机温控调速
