GZ22010-3直流屏充电模块说明

索引:本站原创    发布日期:2022-03-28

GZ22010-3直流屏充电模块说明操作资料如下:

一、充电模块技术指标:

GZ22010-3输入三相交流额定电压380VAC±20%

GZ22010-3输出额定值DC10A/230V,电压调节范围198~286V

输出限流范围10%~105%额定电流,105%最大限流点,稳压精度≤0.5% ,稳流精度≤0.5% ,纹波系数≤0.1% ,转换效率≥92%。

GZ22010-3在额定输入电压、额定输出情况下,动态响应

恢复时间:≤200μ s,超调:≤±5%,20%负载跃变到80%。

GZ22010-3输出过压保护:295±5VDC,不可恢复。

充电模块GZ22010-3的输出欠压告警由监控设置,交流输入欠压保护值295±5VAC(恢复电压 305±5VAC)

交流电压正常后,GZ22010-3自动恢复工作,交流输入过压保护值465±5VAC(恢复电压 455±5VAC)

整流模块GZ22010-3的过温保护:80℃±5(恢复温度:65℃±5)降温后自动恢复

冷却方式:自然冷却

外形尺寸:160mm×300mm×457mm(宽×高×深)

模块净重:≤12Kg

二、自冷模块GZ22010- 3外形结构与接口

1.外形结构:

自冷模块GZ22010- 3

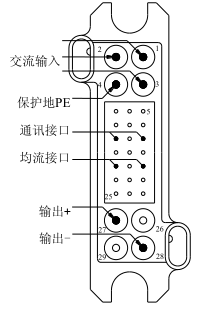

2.输入输出接口:

GZ22010- 3直流屏模块

3.其他说明:

1)三相电中一相模块的交流电源输入端,输入方式为三相三线制,无相序要求

2)三相电中一相

3)三相电中一相

4)保护地 PE 模块的保护地引出端,和GZ22010-3模块外壳相连接通信接口

5)485A 弱信号端,GZ22010-3模块和上级设备的通信接口为串行异步传输模式,接口电平为 RS485

6)485B均流接口

7)均流+弱信号端,两个或者两个以上的GZ22010-3模块输出并联时需要将此端并联,联以实现GZ22010-3模块均分负载;建议:层间GZ22010-3模块均流线连接请使用屏蔽线

8)均流-直流输出

9)输出+模块的直流输出端,输出和机壳之间隔离

10)输出-

注意: 为了保障安全,请确保将交流输入中的保护地 E PE 端与大地正确连接;为了保障系统的可靠性,每个GZ22010-3模块的三相交流输入必须单独配置进线空开。

三、自冷模块GZ22010- 3操作说明

连接好电源和负载,将GZ22010-3模块正确插入托架,上电后等待 5 秒钟左右,GZ22010-3模块启动完成,在无故障的情况下,面板上仅绿色工作指示灯在闪烁,表示GZ22010-3模块处于正常的工作状态。GZ22010-3模块采用 LCD 液晶显示器,并配有 LED 工作指示灯,监控板上各按键及指示、灯功能见下所示:

1.ERR指示灯;当GZ22010-3模块出现故障时,此灯开始闪烁,并直到故障排除

2.RUN指示灯:工作指示灯,表示GZ22010-3模块已通入电源,直到模块断电,此灯熄灭

3.按键“+”/按键“﹣”用来调整设定的数字量,或者选择GZ22010-3状态量

4.按键“▲”按键“▼”用于移动光标

5.按键“SET”用来选中当前光标所处的菜单项

6.GZ22010-3模块采用 LCD 液晶显示,在有后台监控控制情况下,以后台监控为主,在无后台监控时,可进行GZ22010-3模块的基本操作。

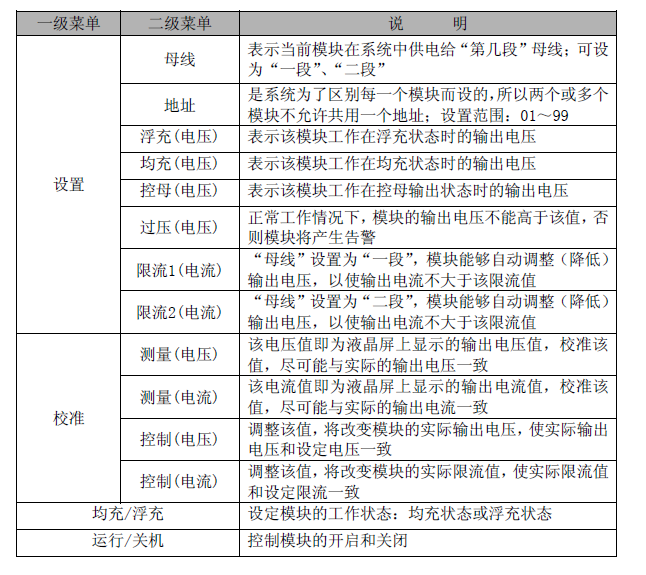

四、GZ22010-3直流屏模块菜单介绍

直流屏自冷模块GZ22010- 3

五、GZ22010-3模块模块告警/保护一览

交流欠压,输入电源电压过低,GZ22010-3整流模块报警并自动关断输出,故障消除后能自动恢复

交流过压,输入电源电压过高,GZ22010-3充电模块报警并自动关断输出,故障消除后能自动恢复

过压报警,模块输出电压过高,GZ22010-3充电机报警显示“过压报警”,不关断输出

欠压报警,模块输出电压过低,GZ22010-3开关电源报警,但不关断输出,此故障在GZ22010-3模块刚上电时都会出现,原因是,GZ22010-3充电模块中有软启动保护电路,上电后一段时间(3~8秒),输出电压从零慢慢上升

过压保护, GZ22010-3充电模块输出电压过高,GZ22010-3报警并自动关断输出,同时显示“过压保护”,故障消除不能自动恢复,必须重新上电

过流保护, GZ22010-3输出电流过高,模块GZ22010-3报警并自动关断输出

过温保护, GZ22010-3温度过高,GZ22010-3整流模块报警并自动关断输出

注意: 出现保护故障时,直流屏模块GZ22010-3会自动关断输出,其中输出过压保护具有自锁功能,确认无故障后须重新上电才能恢复;其余保护在故障排除后(GZ22010-3模块带电)立即恢复。

以上问题仍无法解决时,请联系直流屏维修服务商广深直流屏技术中心获取专业技术支持!
