HD4825-3通信电源整流模块

索引:维谛通信电源,HD4825-3,维谛模块维修    发布日期:2022-05-18

       HD4825-3通信电源整流模块主要技术参数

  1.环境条件:

  工作温度:-5~45℃

  储存温度:-40~70℃

  相对湿度:≤90%RH

  海拔高度:≤3000m

  2.输入特性:

  输入(相)电压:在170~180V之间存在一个“转换点”,当处于“转换点”~290V范围时可输出58V/30A,处于90~“转换点”范围时可输出58V/15A

  输入电网频率:45~65Hz

  开机启动冲击电流:≤15A

  不工作承受静态电压:380VAC,长期承受

       3.输出特性:

  输出直流电压:42~58V(通过监控模块进行连续调整)

  输出直流电流:0~30A(可输出33A)

  稳压精度 ≤±0.6%

  负载调整率 ≤±0.5%

  电压调整率 ≤±0.1%

  4.输出限流特性:

  无级限流,在0~110%额定电流值之间连续可调。

  5.功率因数: ≥0.99

  6.效率: ≥91%

  7.均流不平衡度: ≤±3%

  8.温度系数(1/℃): ≤±0.02%

  9.动态响应

  动态响应:50%--25%--50%或50%--75%--50%负载变化时,响应时间≤200μs,超调量≤0.5%。
  
       软启动时间:3~8s

  开关机过冲幅度:峰值不超过直流输出整定值的±10%

      10.杂音指标

  峰--峰值杂音电压:≤200mV(0~20MHz)

  衡重杂音电压: ≤2mV

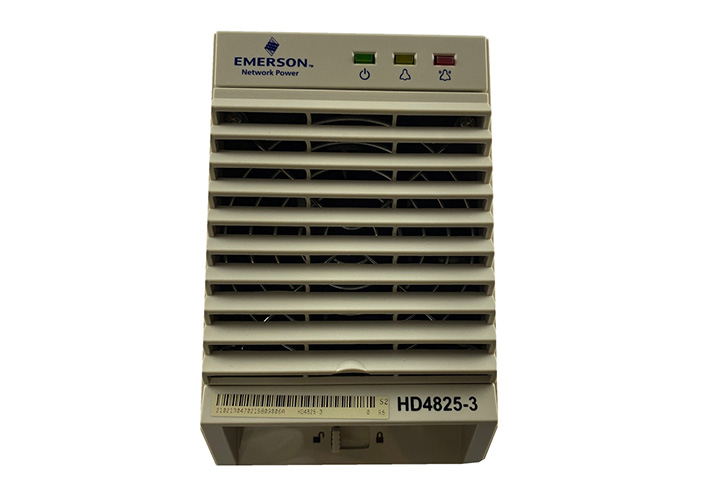

HD4825-3通信电源

  HD4825-3通信电源整流模块具有以下特点

  整流模块采用有源功率因数补偿技术,功率因数值达0.99。

  交流输入电压正常工作范围宽至90V~290V,当电压低至170V~180V 某点时,整流模块转为限功率输出,回差小于10V。

  整流模块采用软开关技术,效率高达90%以上。

  完善的电池管理。有电池低电压保护功能,能实现温度补偿、自动调压、无级限流、电池容量计算、在线电池测试等功能。

  历史告警记录可达100 条;电池测试数据记录可达10 组。

  整流模块采用无损伤热插拔技术,即插即用,更换时间小于1 分钟。

  网络化设计,提供多种通信接口(如:RS232、MODEM、干接点),组网灵活,可实现远程监控,无人值守。

  完善的交、直流侧防雷设计。

  完备的故障保护、故障告警功能。

  安全可靠。系统设计符合安全标准EN60950和GB4943

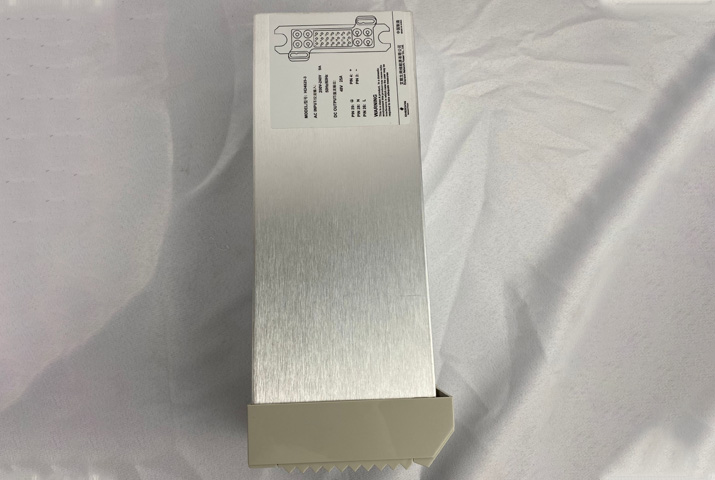

HD4825-3
