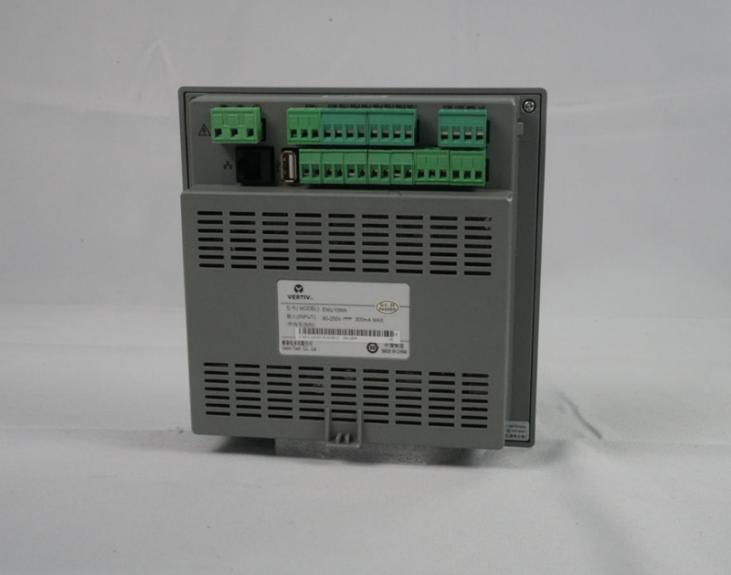

艾默生EMU10MA触摸屏监控模块
索引：EMU10MA,艾默生监控,直流屏监控模块 发布日期：2021-03-31
1、EMU10MA触摸屏监控模块概述
为了积极参与中国智能电网建设，满足数字化变电站对电源设备的要求，公司多年开发和设备网上运行经验，结合电子器件、工艺、以及 IT等技术发展，开发出新一代 UtilitySure系列产品，提供完整的电力自动化电源系统解决方案。可用于电力、冶金、石化、轨道交通、机场、矿山、楼宇等领域，为电厂、变电站、用户变电所等的综合自动化系统、通信和网络系统提供稳定可靠的直流、交流电源。
EMU10MA 监控模块是 UtilitySure 系列产品之一，可以与整流模块、DC-DC 模块、逆变模块以及其它数据采集模块，组成电力自动化电源系统，实现电源系统的人机界面交互操作、各功能单元的设置和协调运行、系统运行状态的监测、运行数据的上传下达，以及智能化电池管理。EMU10MA 监控模块组成的系统具备远程管理功能，可选择通过 Modbus、CDT91 规约和综合自动化系统通讯上报数据，用于电站实现无人职守。
EMU10MA是 EMU10的后台通讯规约升级版本，它除了完成 EMU10所有监控功能外，还可以选择使用 IEC61850通信规约向综合自动化系统上报数据。
主要介绍 EMU10MA监控模块及其组成系统的功能特点、安装设计以及调试方法，用以指导用户如何使用 EMU10MA进行系统的设计、生产、调试和运行。
1)系统组成
EMU10MA监控系统包括电源模块内部的监控电路，主监控模块（EMU10）MA、配电监控单元（EAU01、EDU01和EGU01）和绝缘监测仪（JYM-II和JYM-S2，或者EDU01和EGU01），以及电池巡检仪（EBU01、EBU02）等设备，如下图所示。
图1 EMU10MA 监控系统组成
2)EMU10MA 监控系统配置
系统配置见下表。
表1 EMU10MA 监控系统满配置
|
部件
|
推荐型号
|
满配置数量
|
备注
|
|
监控模块
|
EMU10
|
1
|
必配
|
|
整流模块
|
UtilitySure 系列整流模块
|
32
|
必配
|
|
交流配电监控模块
|
EAU01
|
2
|
必配
|
|
直流配电监控模块
|
EDU01
|
2
|
必配
|
|
通用配电监控模块
|
EGU01
|
19
|
必配
|
|
DC-DC 变换模块
|
EC4820/M
|
8
|
选配
|
|
逆变模块
|
UBI3kVA-220F
|
2
|
选配
|
|
绝缘监测仪主机
|
JYM-II 或 EDU01
|
1
|
选配
|
|
绝缘监测仪从机
|
JYM-S2 或 EGU01
|
16
|
选配
|
|
电池巡检仪
|
EBU01 或 EBU02
|
10
|
选配
|
2.系统监测内容
1）模拟量监测
|
序号
|
信号名称
|
数量
|
输入范围
|
可显示范围
|
误差
|
备注
|
|
1
|
交流电压
|
2 路
|
市电输入
|
0～500V
|
±2％
|
交、直流电压分别由EAU01 和EDU01 直接完成信号采集
|
|
2
|
母线电压
|
2 段
|
0～320Vdc
|
0～320V
|
±1.0V
|
|
|
3
|
电池组电压
|
2 组
|
0～320Vdc
|
0～320V
|
±1.0V
|
|
|
4
|
负载电流
|
2 路
|
0～75mV 差分信号
|
0～3000A
|
±1.0％分流器满量程
|
由EDU01 配合分流器器使用，系统必须配置两个分流器分别测试电池电流和负载电流
|
|
5
|
电池电流
|
2 路
|
0～±75mV 差分信号
|
－3000A～＋3000A
|
±1.0％分流器满量程
|
|
|
6
|
电池温度
|
1～28 路
|
248uA～348uA 电流信号
|
－25℃～＋75℃
|
±2℃
|
由 EBU01 或 EGU01 配合MONI01ZSL 温度传感器完成测量，每个 EBU01 最多可以测量 2 路温度，每个EGU01 最多可以测量28 路温度
|
|
7
|
单体电池电压
|
216 节
|
0.100～16.500V
|
0.100～16.500V
|
±0.2％
|
由多个 EBU01 可以测量两组电池，每组 108 节
|
|
8
|
馈电支路绝缘电阻及电容
|
384 路或448 路
|
参见 JYM-II 或 EGU01 绝缘监测仪技术指标
|
使用 JYM-II、JYM-S2，可以检测两段独立母线，一个EMU10MA 监控模块可以监测 384(24*16)支路绝缘数据；如果使用 EDU01 和EGU01 作为绝缘监测仪， 一个EMU10 监控模块可监测 448(28*16)支路绝缘
|
||
|
注：误差只是采集器采样误差，不包含信号变送器（如分流器）本身的转换误差。
|
||||||
表2 系统监测的模拟量
2）开关量监测
|
序号
|
信号名称
|
状态
|
备注
|
|
1
|
交流空开跳闸告警信号
|
常开或常闭（可设置）
|
通过 EAU01 或 EGU01 采集
|
|
2
|
交流接触器工作状态信号
|
常开
|
|
|
3
|
防雷器故障信号
|
常开或常闭（可设置）
|
|
|
4
|
馈出支路空开状态
|
常开或常闭（可设置）
|
|
|
5
|
母线联络开关状态
|
常开
|
|
|
6
|
充电机输出熔丝通断状态
|
常闭
|
|
|
7
|
绝缘继电器告警状态
|
常开
|
|
|
8
|
电池熔丝通断状态
|
常闭
|
除直接检测的开关量外还有大量状态量、告警量通过 EMU10 计算获得，如母线过欠压等信息。
3）输出信号
表3 系统输出信号
|
序号
|
信号名称
|
数量
|
备注
|
|
1
|
声音告警信号
|
1
|
12Vdc 驱动电压，驱动电流小于 80mA, 内置短路保护
|
|
2
|
指示灯告警信号
|
1
|
12Vdc 驱动电压，驱动电流小于 80mA, 内置短路保护
|
|
3
|
告警干接点输出
|
8
|
包括 7 个可定义故障干接点，1 个监控自身故障干接点。接点容量：30Vdc/3A
|
3.系统功能
表4 系统功能
|
序号
|
名称
|
内容
|
备注
|
|
1
|
电池管理
|
根据用户设置的均浮充转换参数，对电池进行自动均浮充管理、限流充电管理、温度补偿、电池核容测试
|
电池测试分为手动核容测试和自动测试，使用自动测试功能可对电池进行在线活化
|
|
2
|
电池均充保护
|
根据用户设置的自动均充保护时间，完成对电池的均充保护
|
手动均充和自动均充的保护时间不同，需要分别设置
|
|
系统异常时均充自动转浮充
|
系统有严重故障时自动转浮充
|
||
|
3
|
告警
|
馈出支路空开跳闸告警
|
通过 EGU01 开关量模块检测
|
|
电池熔丝断、充电机输出熔丝断，绝缘继电器告警
|
通过 1#EGU01 开关量模块检测
|
||
|
母线绝缘下降告警，支路绝缘下降告警
|
通过 JYM-2 或 EDU01、EGU01 绝缘从机检测
|
||
|
配电监控（EAU01、EDU01），开关量采样盒（EGU01）、整流模块、电池检测仪、绝缘监测仪、DC/DC 模块、DC/AC 模块通讯中断告警
|
通过 CAN 或 RS485 通信检测
|
||
|
交流过欠压、缺相、停电、交流空开跳闸、交流防雷异常告警
|
通过 EAU01 检测
|
||
|
母线、电池电压过欠压告警，浮充过压告警
|
通过 EDU01 检测
|
||
|
电池充电过流告警 ，电池组温度异常告警
|
电池充电过流通过 EDU01 检测；温度可通过EGU01 检测，也可通过 EBU01 检测
|
||
|
电池单体过欠压告警
|
通过 EBU01 检测
|
||
|
整流模块、逆变模块、DC/DC 模块保护、故障告警,绝缘监测仪、电池检测仪等设备故障告警。
|
通过 CAN 或 RS485 通信检测
|
||
|
4
|
后台通信
|
与后台监控实现 RS232/RS485 通讯。通讯规约为MODBUS、CDT91 协议中的一种，用户可根据需要现场选择所需协议
|
通信协议点表可以通过U 盘在不同监控模块之间导出、导入、复制
|
|
IEC61850 协议
|
EMU10 软件版本在 V2.0 以上支持
|
||
|
5
|
程序升级及导
入、导出数据
|
用 U 盘可以升级应用程序，也可以导入、导出配置文件
|
U 盘可以插入 EMU10\的 USB 口
|
|
6
|
GPS 硬对时
|
可接入 IRIG-B 码信号(RS485)实现 GPS 硬对时
|
IRIG-B 码信号(RS485)接在 IN2 和 DGND
|
|
7
|
红外控制 LCD背光
|
通过接入红外报警装置感应人员进入，无需操作人员 打开直流屏屏蔽门并触摸 EMU10，就能实现 EMU10自动打开背光。
|
须配合红外报警装置使用，具体接线见错误！未找到引用源。
|
|
8
|
电池曲线
|
可显示当前实时电池充放电曲线和历史曲线，纵轴显 示电池电压、电池电流，横轴显示时间，点击图上某点可显示该点的电压、电流和时间信息。
|
通过按钮可启动和停止一次实时充放电曲线记 录，当前实时记录停止后，自动转为历史曲线记录，原来的历史曲线记录被清除
|
|
9
|
绝缘曲线
|
可显示最近 20 天的正、负母线对地电阻记录，纵轴显示正、负母线对地电阻，横轴显示时间，点击图上某点可显示该点的正、负母线对地电阻和时间信息。
|
每隔 15 分钟左右记录一次，取 15 分钟内的电阻最小值作为曲线的一个点
|
4.使用环境
工作温度：－10℃～65℃ 储存温度：－25℃～65℃
相对湿度：≤95％（40±2℃）
供电电压输入范围：80～320Vdc, 额定输入 220Vdc
EMU10MA 监控模块的外形和尺寸，如下图所示。

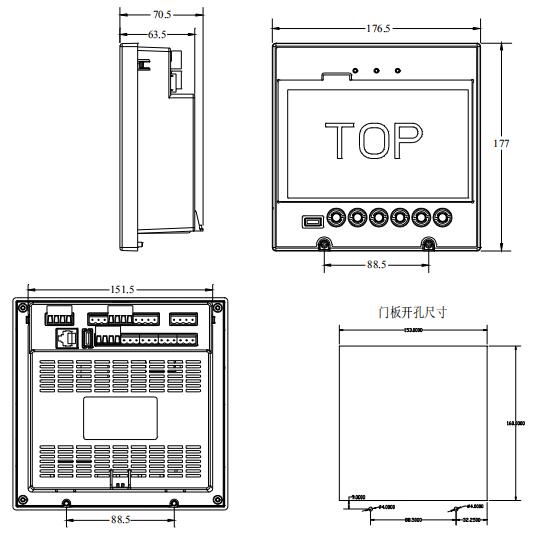

图3-51 EMU10MA监控模块外形尺寸（单位：mm）
艾默生认证合作伙伴广深直流屏技术服务中心，销售艾默生各类直流屏监控模块，并提供技术支持 ，欢迎咨询。
