艾默生EAU01智能交流配电监控模块
索引：艾默生监控,EAU01监控模块,电力监控模块,电力电源系统 发布日期：2021-04-20
一、概述
EAU01 智能交流配电模块（以下简称 EAU01）主要用于电力电源系统中交流部分的信号检测以及帮助电力电源系统实现交流输入支路的自动切换功能。其小型化的结构设计可适应电气柜狭小的安装空间，并方便产品的维护。
主要实现如下功能：
1.模拟量检测：检测 6相交流电压、3相交流电流、有功功率、无功功率、视在功率、功率因数、频率、周期。
2.开关量检测：检测 6 路开关量信号。
3.自动控制：根据交流输入电压信息，通过接触器的投切控制两路交流输入。接触器采用高压吸合－低压保持模式。控制逻辑模式分为两种：ATS和自动切换。
4.通讯功能：提供 RS485和 CAN 两种通讯口。
5.告警功能：对异常现象上报给主监控模块，并在本机通过告警灯指示。
6.表头显示：可以主动将测量数据上送给表头。
二、外观
EAU01 外观如下图所示，分为主机和底座两部分。

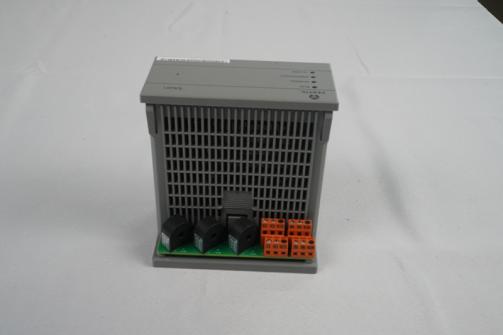

图1 EAU01外观
EAU01 外部尺寸为：117mm（宽）×88mm（高）×119.5mm（深）。
前面板尺寸为：117mm（宽）× 57mm（高）
面板如下图所示。

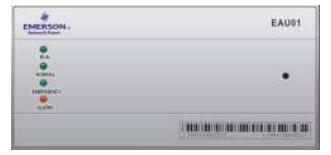

图2 EAU01外观
前面板指示灯说明见下表。
表1 EAU01 前面板指示灯
|
丝印名称
|
指示灯颜色
|
功能说明
|
备注
|
|
RUN
|
绿指示灯
|
EAU01 运行指示灯
|
常亮表示 EAU01 正在运行中
|
|
NORMAL
|
绿指示灯
|
1 路工作指示灯
|
亮：1 路工作正常
灭：1 路工作异常/1 路备用
|
|
EMERGENCY
|
绿指示灯
|
2 路工作指示灯
|
亮：2 路工作正常
灭：2 路工作异常/1 路备用
|
|
ALARM
|
红指示灯
|
告警指示灯
|
告警指示灯亮表示有告警产生
|
环境要求
1．工作温度：－10℃～65℃
2．储存温度：－25℃～65℃
3．相对湿度：≤90％（40±2℃）
4．供电电源输入范围：80Vdc～320Vdc 或 80Vac～295Vac（额定电压范围：180Vdc～250Vdc/180Vac～250Vac）
测量范围及精度
EAU01 配电模块可采集的模拟信号量见下表。
|
序号
|
信号
|
精度
|
测量范围
|
备注
|
|
1
|
交流电压
|
1%
|
5Vac～285Vac（相电压）
|
|
|
2
|
交流电流
|
2.5%
|
0A～5A
|
电源系统电流检测必须经过前级电流互感器，详见交流电流输入接线
|
|
3
|
有功功率
|
2.5%
|
/
|
功率输入范围由电压输入范围和电流输入范围决定，包括单相或三相
|
|
4
|
无功功率
|
2.5%
|
/
|
|
|
5
|
视在功率
|
2.5%
|
/
|
|
|
6
|
功率因数
|
/
|
0～1
|
/
|
|
7
|
频率
|
/
|
40Hz～60Hz
|
/
|
|
8
|
周期
|
/
|
16.6ms～25ms
|
/
|
|
注释：
1，精度定义条件为 20％～100％额定输入，－10℃～+55℃
2，模拟量测量温度系数±0.02%/℃
|
||||
表2 测量范围及精度
注意事项
1.EAU01 必须安装在机柜内部，只有前面板可以暴露在机柜外部供显示使用。
2.在安装维护过程中，将 EAU01主机从底座取下后，注意底座上仍然有电源输入，小心触电。
3.EAU01 包含多个交流电源或直流电源输入，在维修之前需断开所有电源。
4.对于电源输入保险的要求：
1）接入采集装置的两路电源输入线及两路三相交流输入采集线必须配置熔断器。若电源输入为直流，则各路正负端（P1＋/P1－、P2＋/P2－）都需要配置熔断器；输入熔断器推荐型号0477002.MXP（LITTELFUSE 公司生产）。若电源为交流输入，则 2 路的交流（P1＋、P2＋），两路三相交流输入采集线（NA、NB、NC、EA、EB、EC）都需要配置熔断器；推荐型号为 0216002.MXP（LITTELFUSE 公司生产）。
2）电源母线输入的正负极都要配置上述保险，另外为了达到足够的安全，要求所选择的保险在熔断情况下，熔断点之间的距离必须大于 3.0mm；如果在电源输入端配有机械断路器，则对保险的熔断距离不做要求。
5.人体产生的静电会损坏 EAU01中电路板上的 IC等静电敏感元器件。在接触设备前，为防止人体静电损坏敏感元器件，必须佩戴防静电护腕，并将防静电护腕的另一端良好接地。
6.禁止将 EAU01安装在系统上运输。EAU01 必须单独包装运输，系统现场安装完成后，再将 EAU01 安装到系统上。
三、安装
如果 EAU01 需要安装在机柜面板上，则其最小开口尺寸为：118mm×58mm。EAU01 可以安装在宽度为 35mm 的 DIN 导轨上。
安装方向
EAU01 固定在水平导轨或者水平安装面上时，没有安装方向的限制。但是，如果 EAU01 固定在竖直或倾斜的导轨上时， 可以采用图 3 的前 3 种安装方向，禁止采用第 4 种安装方向。安装方向示意图如下图所示。
图3 正确和错误的安装方向示意图
安装步骤
1）将 EAU01底部的卡扣拔出，如下图所示。
图4 安装在导轨上的EAU01
2）将 EAU01挂到 DIN 导轨上。
3）将卡扣推回原位，锁住 EAU01。
4）将 EAU01两端用卡挡件固定，避免左右滑动。
接线
取下主机，捏住 EAU01 主机，用力按压主机背面三角形标识处，再向上拉，即可取下主机，如下图所示。
图5 取下主机
取下主机，EAU01 拆分为主机和底座两部分，如下两图所示。
图6 EAU01主机
图7 EAU01底座
端子接口定义
EAU01 配电模块接线直接拧紧到 EAU01 的底板，更换可不换底板，更换 EAU01 不需重新接线，仅更换 EAU01 主机， 维护十分方便。端子排列如下图所示，端子接线说明见下表。

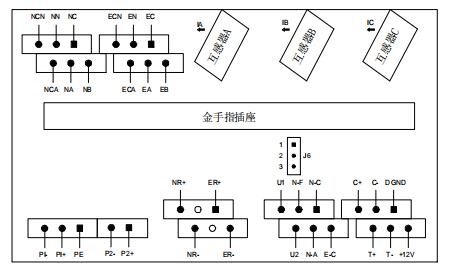

图8 底座链接端子图
|
端口分类
|
端子名称
|
接线说明
|
安规类型
|
|
保护地
|
PE
|
保护地
|
保护地
|
|
电源输入 1
|
P1＋
|
电源输入 1 正极
|
高压端口
|
|
P1－
|
电源输入 1 负极
|
||
|
电源输入 2
|
P2＋
|
电源输入 2 正极
|
|
|
P2－
|
电源输入 2 负极
|
||
|
Normal 交流输入电压
|
NA
|
Normal 交流支路 A 相
|
|
|
NB
|
Normal 交流支路 B 相
|
||
|
NC
|
Normal 交流支路 C 相
|
||
|
NN
|
Normal 交流支路中线
|
||
|
Emergency 交流输入电压
|
EA
|
Emergency 交流支路 A 相
|
|
|
EB
|
Emergency 交流支路 B 相
|
||
|
EC
|
Emergency 交流支路 C 相
|
||
|
EN
|
Emergency 交流支路中线
|
||
|
Normal 接触器控制端
(高压吸合－低压保持)
|
NR+
|
Normal 接触器线圈正端
|
|
|
NR-
|
Normal 接触器线圈负端
|
||
|
Emergency 接触器控制端
(高压吸合－低压保持)
|
ER+
|
Emergency 接触器线圈正端
|
|
|
ER-
|
Emergency 接触器线圈负端
|
||
|
备用
|
NCA
|
备用，不可外接高压
|
|
|
NCN
|
备用，不可外接高压
|
||
|
备用
|
ECA
|
备用，不可外接高压
|
|
|
ECN
|
备用，不可外接高压
|
||
|
电流输入
|
IA
|
A 相电流输入
|
|
|
IB
|
B 相电流输入
|
||
|
IC
|
C 相电流输入
|
||
|
电源输出
|
DGND
|
12V 电源负或开关量公共端
|
SELV 端口
|
|
＋12V
|
12V 电源正
|
||
|
开关量
|
N-C
|
Normal 接触器辅助触点一端
|
|
|
E-C
|
Emergency 接触器辅助触点一端
|
||
|
N-F
|
人工模式检测点 1
|
||
|
N-A
|
人工模式检测点 2
|
||
|
U1
|
用户告警触点 1 或者 SPD 告警点一端
|
||
|
U2
|
用户告警触点 2 或者 ACDL 告警点一端
|
||
|
CAN
|
C+
|
CAN 通信口正极
|
SELV 端口
|
|
C-
|
CAN 通信口负极
|
||
|
RS485
|
T+
|
RS485 通信口正极
|
|
|
T-
|
RS485 通信口负极
|
||
|
跳线端子
|
J6
|
用跳线帽连接 2、3 脚，可以增加 CAN 线的匹配电阻
|
注意
严禁将安规定义隔离的交流电和直流电混合接入。
四、参数设置
通过上级监控模块可设置 EAU01 的运行参数如下表所示。
|
序号
|
信号名称
|
参数范围
|
备注
|
|
1
|
电压运行模式
|
线电压或相电压
|
0：线电压 1：相电压。默认为 0
|
|
2
|
相数
|
三相或单相
|
0：三相 1：单相。默认：0
|
|
3
|
相电压过压阈值
|
220 V～289V
|
默认值 252V
|
|
4
|
相电压欠压阈值
|
0 V～220V
|
默认值 186V
|
|
5
|
相电压回差
|
5 V～50V
|
默认值 10V
|
|
6
|
线电压过压阈值
|
380 V～500 V
|
默认值 437V
|
|
7
|
线电压欠压阈值
|
0～380V
|
默认值 323V
|
|
8
|
线电压回差
|
5 V～50V
|
默认值 17V
|
|
9
|
电流变比
|
0～1000
|
前级互感器变比。默认为 1
|
|
10
|
切换延迟时间
|
3s～600s
|
默认为 5s
|
|
11
|
电压滤波时间
|
1s～60s
|
默认为 3s
|
表3 运行参数列表
|
序号
|
信号名称
|
参数范围
|
备注
|
|
12
|
N-A 断路器告警点属性
|
常闭或常开
|
0：常闭 1：常开。默认为 0
|
|
13
|
U1 告警点属性
|
常闭或常开
|
0：常闭 1：常开。默认为 0
|
|
14
|
U2 告警点属性
|
常闭或常开
|
0：常闭 1：常开。默认为 0
|
|
15
|
控制模式
|
默认为高压吸合 –低压保持
|
0：高压吸合－低压保持。默认为 0
|
|
16
|
高压吸合时间
|
1ms～5000ms
|
默认为 500ms
|
|
17
|
接触器状态检查延迟时间
|
1ms～5000ms
|
默认为 1000ms
|
|
18
|
系统上电稳定时间
|
1ms～20000ms
|
默认为 1000ms
|
|
19
|
相电压缺相阀值
|
1 V～50V
|
默认值 28V
|
|
20
|
线电压缺相阀值
|
1 V～86V
|
默认值 50V
|
|
21
|
相电压不平衡阀值
|
1 V～50V
|
默认值 28V
|
|
22
|
线电压不平衡阀值
|
1 V～86V
|
默认值 50V
|
|
23
|
系统电流不平衡阀值
|
1A～100A
|
默认值 5A
|
