风冷模块GF22010-3系列选型及配置
索引：直流屏模块,电力直流电源,直流屏装配 发布日期：2021-02-18
用户使用GF22010-3系列模块时，可以采用我司提供的托架；亦可由我司提供相应配件，由用户组装。
1、GF22010-3充电模块散热设计
电力操作电源GF22010-3采用强迫风冷散热方式，因此在设计电力电源系统时，需要进行模块的散热风道设计。即在安排模块位置时，应该保证模块前后散热风道的畅通，模块前端必须保留15～20cm 进风口。模块后方尽量少安装温度敏感部件，设计时应避免将直流采样盒、霍尔传感器、配电监控盒等部件安置在模块风道附近。
注意:设计机柜时，请考虑模块散热进风风道设计。
2、直流屏模块安装托架
GF22010-3直流屏充电模块有3种托架供使用：2位托架、3位托架和4位托架。
3、转接板设计
用户不采用我司托架时，我司配置一套航空头组件（航空组件定义如图1所示），用户自行组装。配件清单如表1 所示（对应一个模块）。
表1 模块转接板组件清单
|
序号
|
名称
|
数量
|
备 注
|
|
1
|
一体化插座DJL29Z
|
1
|
母头（含4根小针和一个转接板）
|
|
2
|
大号插针
|
6
|
母针
|
|
3
|
2P电缆线
|
2
|
用于连接模块间的通信和均流
|
|
4
|
航空螺钉
|
2
|
|
图1 航空组件定义图
4、风冷模块GF22010-3系列装配尺寸

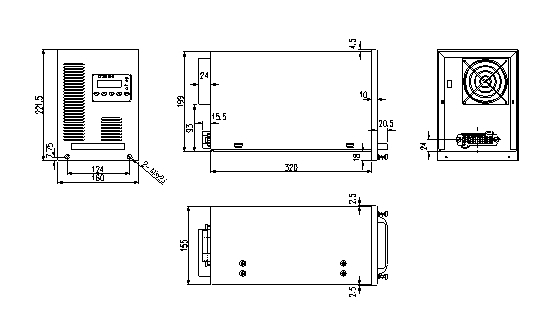

图2 模块尺寸图（单位mm）
