艾默生ER22010TN自然冷充电模块介绍
索引：艾默生充电模块,ER22010TN直流屏模块,艾默生电源 发布日期：2021-02-22
艾默生ER22010TN自然冷充电模块产品特点
l 采用自然冷却散热方式，无需散热风扇，长期使用内部不聚集灰尘，可靠性高
l 按照ANSI/EIA-364-65A:1997 IIIA Class标准，通过了对应的G3测试
l 采用浸三防漆工艺，保证PCB板在恶劣环境中依旧有极高的可靠性
l 采用承受恶劣环境能力更强、性能更为稳定可靠的工业级元器件
l 可在-40～+50℃范围内不降额工作，特别适用于环境温度极端的场所
l 峰值效率可达96%
l 具有非常小的工作噪音
l 平均无故障时间>600,000h
l 安规和EMC满足CE认证
ER22010TN直流屏充电模块简介
ER22010TN充电模块为艾默生公司采用当代可靠先进的电源技术和工艺，采用自然冷却散热方式，模块内部没有散热风扇，长期使用时内部不会聚集灰尘。
ER22010TN特别适合用在具有恶劣的物理环境（多尘、多带电粒子、多腐蚀气体、潮湿等）和电气环境(谐波、削波、畸变、浪涌等)的工业场所中，诸如石化、钢铁、冶金、轨道交通、码头、隧道、建材水泥等行业。
ER22010TN满足新国标GB/T 19826-2014要求，此外，安规和EMC满足CE认证，尤其适合对可靠性有高要求的工业场合。
|
输出参数
|
|
|
|
ER22010TN
|
|
输出电压
|
|
|
标称
|
220Vdc
|
|
额定
|
234Vdc
|
|
最大
|
286Vdc
|
|
最小
|
198Vdc
|
|
输出电流
|
|
|
额定
|
10A
|
|
最大
|
11A
|
|
输出功率
|
最大2860W
|
|
效率
|
≥96%
|
|
负载调整率
|
≤ ±0.5%
|
|
稳压精度
|
≤ ±0.5%
|
|
稳流精度
|
≤ ±1%
|
|
输出限流点
|
20%～110%额定电流
|
|
软启动时间
|
3～8秒（50%额定电流，输出电压从10%到90%）
|
|
纹波系数
|
≤ 0.1% rms
|
|
均流系数
|
≤ ±5%（50%～100%额定负载）
|
|
噪音
|
≤ 45dB
|
|
输入参数
|
|
|
输入电压
|
|
|
额定
|
380Vac
|
|
最大
|
475Vac
|
|
最小
|
323 Vac
|
|
相数
|
3相(3W+PE)
|
|
功率因数
|
≥ 0.92
|
|
谐波电流
|
≤ 30%
|
|
环境要求
|
|
|
满载工作温度
|
-40℃～50℃
|
|
最低启动温度
|
-40℃
|
|
最高工作温度
|
60℃
|
|
相对湿度
|
≤ 95%
|
|
额定大气压、海拔
|
80 kPa～106 kPa（海拔：0～2000m）
|
|
运输和存储温度
|
-40℃～+70℃
|
|
运输和存储湿度
|
≤ 95%
|
|
安规
|
|
|
满足标准
|
EN 60950-1(CE marked)
|
|
防护等级
|
IP20
|
|
EMC
|
|
|
发射
|
EN 61000-6-4:2007 (CE& RE CLASS A)
|
|
抗扰度
|
EN 61000-6-2:2005
|
|
可靠性
|
|
|
MTBF
|
250,000小时（Bellcore TR332）
|
|
RoHs
|
R5
|
|
功能
|
|
|
输入保护
|
|
|
过压
|
保护后无输出、可自恢复
|
|
欠压
|
保护后无输出、可自恢复
|
|
缺相或相间不平衡
|
输出一半功率
|
|
输出保护
|
|
|
过压
|
可通过硬件或软件进行过压保护，保护后无输出，需手动恢复。
硬件过压保护点高于291V。
软件过压保护点可设
|
|
欠压
|
可通过软件进行欠压告警，告警后有输出，可自恢复
|
|
热插拔
|
内置逆止二极管
|
|
短路回缩
|
110%额定电流、可自恢复
|
|
过温保护
|
保护后无输出、可自恢复
|
|
散热
|
自然冷却
|
|
通讯接口
|
CAN口、RS485口
|
|

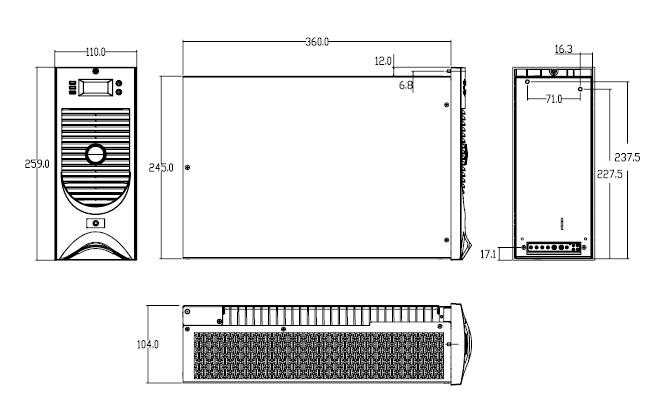

机械参数
|
|
|
宽
|
104mm
|
|
高
|
245mm
|
|
深
|
360mm
|
|
重量
|
≤8kg
|
艾默生认证合作伙伴广深直流屏技术服务中心（4009936610）销售艾默生各类直流屏电源模块并提供技术支持 ，欢迎咨询了解。
