艾默生ER22020/T整流模块工作原理概述及安装维护
索引：本站原创 发布日期：2021-03-03
艾默生ER22020/T整流模块工作原理概述

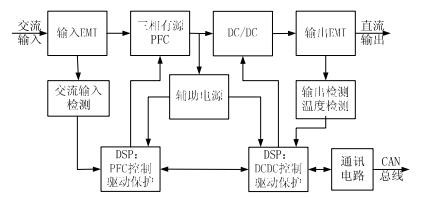

整流模块工作原理框图如下图所示。
图1 整流模块原理框图
整流模块由三相有源 PFC 和 DC/DC 两个功率部分组成。在两功率部分之外还有辅助电源以及输入、输出检测及保护电路。
前级三相有源 PFC 电路由输入EMI 和三相有源PFC 组成，用以实现交流输入的 EMI 滤波和功率因素校正，以满足相关EMC标准以及得到小于5%的电流总谐波含量（THDi）。三相有源PFC由单独的DSP进行控制，根据交流输入电压，对输入电流进行校正，使其跟随交流输入电压，并按照环路计算的结果产生 PWM 波进行驱动主电路，并执行相关的保护措施。
后级的 DC/DC 变换器由 DSP 产生PWM 波控制前级PFC 输出的直流电压、经过高频变压器输出后再整流滤波输出直流电压，从而将前级整流电压转换成电力操作电源要求的稳定的直流电压。
辅助电源在三相有源 PFC 之后，DC/DC 变换器之前，利用三相有源PFC 的直流输出，产生控制电路所需的各路电源。输入检测电路实现交流输入电压、电流等检测功能，用于 PFC 的控制和保护。DC/DC 的检测保护电路包括输出电压电流的检测，散热器温度的检测等，这些信号用于 DC/DC 的控制和保护。
CAN 总线用于实现整流模块与主监控模块的通讯以及整流模块间的均流。
艾默生ER22020/T整流模块的外观及接口
1. 整流模块外观
图2 整流模块外观
2.前面板
ER22020/T 系列整流模块前面板如下图所示。
图3 整流模块前面板
1）LED显示面板
可显示模块电压、电流、告警、地址、分组号、运行模式等信息。若按键无操作超过大约一分钟后，LED 将自动显示模块电压和电流，此时如果存在告警，则显示告警信息。电压显示精度为±0.5％，电流显示精度为±0.2A。
2）指示灯
前面板上有 3 个指示灯，功能见下表。
表1 面板指示灯功能
|
指示灯
|
名称
|
状态
|
指示含义
|
 （绿色） |
电源指示灯
|
亮
|
有交流输入电源
|
|
灭
|
无交流输入电源
|
||
 （黄色） |
保护指示灯
|
亮
|
交流输入过/欠压、交流停电；
PFC母线过/欠压； 交流缺相；
直流输出欠压； 过温保护；
模块不均流； 地址重复
（具体信息参见故障代码）
|
|
灭
|
无告警或保护发生
|
||
|
闪烁
|
模块处于手动运行方式
|
||
 (红色） |
故障指示灯
|
亮
|
输出过压保护风扇故障
（具体信息参见故障代码）
|
|
灭
|
无故障发生
|
3）按键

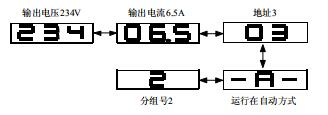

整流模块有两个按键，上键（▲）和下键（▼）。通过按键，可查看整流模块信息。例如整流模块输出电压234V、输出电流 6.5A、地址 3、运行在自动方式、分组号 2，按▲或▼将依次显示如下图。
图4 整流模块信息显示顺序
通过按键还可设置整流模块参数：手动输出电压、整流模块地址、整流模块分组号、整流模块运行方式(手动/自动)。设置步骤如下：
①按▲或▼，将当前的显示切换到要更改的信息界面。
②按下▲或▼大约 2.5 秒后释放，可看到显示闪烁。
③按▲或▼更改设置值。
④按下▼大约2.5 秒后释放以保存数据；若放弃更改，按下▲大约2.5 秒后释放即回复到以前的设置值。下面以将整流模块运行方式由“自动”设置为“手动”为例，说明设置方法。先按▲或▼直到出现R的界面，按▲或▼大约2.5 秒释放，界面闪烁，再按▲，出现界面后，按下▼2.5秒保存。
整流模块地址可设置范围为 0～60，亦即每组整流模块的最大并机数为 61 个。整流模块分组号可设置范围为 1～3。整流模块只在相同分组号组内进行均流，组间不均流。因此不同整流模块组 CAN 总线可以接到主监控模块的同一 CAN 口，实现一个主监控模块对多个整流模块组的控制管理。整流模块地址是监控单元识别各整流整流模块的唯一标志，同一电源系统中整流模块的地址设置（分组号+整流模块地址）不能相同。对于同一个整流模块，整流模块通信地址设置必须与监控单元中的整流模块地址设置相同，否则将出现通信异常。
在自动控制方式下，整流模块的输出电压、限流点、开关机均由监控单元进行控制，人工无法进行干预。如果整流模块连接到合闸母线上对电池进行充电，一般应设置为自动控制方式。
在手动控制方式下，整流模块的输出电压由上述介绍的设置方式进行调节。整流模块的输出电压、限流点和开关机等均不受监控单元控制，但可以将整流模块的运行参数上报给监控单元。如果整流模块连接到控制母线上，则整流模块需输出单一的稳定电压，此时应将整流模块设置为手动控制方式，整流模块的输出电压按上述介绍的设置方式进行调节，限流点全部放开，为 110％。手动控制方式下的整流模块与自动控制方式下的整流模块之间也不均流，因此不同控制方式下的整流模块都可以连接到主监控模块的同一 CAN 口。
3.输入输出插座

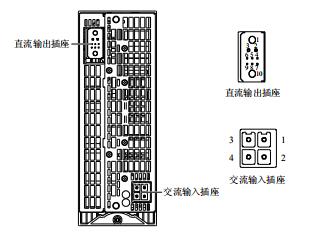

模块后面板提供交流输入插座和直流输出插座，如图5 所示。
图5 模块后面板
交流输入插座和直流输出插座采用热插拔技术，安装维护极为方便。插座管脚详细说明见表 2 和表3。

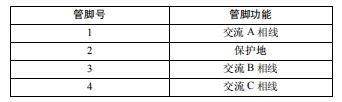

表2 交流输入插座管脚功能
表3 直流输入插座管脚功能
包装维护
注意
未经许可，严禁擅自打开整流模块外壳。否则，由此造成的设备损坏以及人身伤害西安广深电气有限公司概不负责。同时，由此造成的技术秘密的泄漏，西安广深电气有限公司保留追究相关法律责任的权利。
1.运输包装
因整流模块在系统上是靠一个 M4 的面板螺钉固定以防止整流模块滑脱，没有与机柜紧固连接。在运输时，整流模块必须取下，单独包装发运。严禁整流模块安装于机柜上运输，否则将造成系统机柜和整流模块损坏。
2.维护
故障处理
整流模块常见故障表现有：电源指示灯（绿色）灭、保护指示灯（黄色）亮、故障指示灯（红色）亮。同时数码管闪烁， 指示故障代码。各状态所指示常见故障及处理措施见下表。
|
故障现象
|
故障原因
|
处理建议
|
|
电源指示灯（绿色）灭
|
输入交流异常
|
检查输入是否正常，接线是否正确
|
|
整流模块内部故障
|
返回维修
|
|
|
保护指示灯（黄色）亮
|
输出欠压 E31
|
检查输出电压是否正常
检查整流模块是否进入限流态
|
|
整流模块过温E32
|
检查环境温度是否过高
检查系统热设计是否合理；
检查整流模块进出口风道是否受堵； 异常过温返回维修
|
|
|
交流输入过/欠压 E33
|
检查交流输入电压是否正常
|
|
|
交流缺相 E34
|
检查交流输入电压是否缺相
|
|
|
地址重复 E37
|
检查整流模块分组号、地址设置是否存在重复
|
|
|
均流告警 E39
|
检查并联整流模块设置输出电压是否一致
|
|
|
PFC 母线过/欠压 E43
|
返回维修
|
|
|
故障指示灯（红色）亮
|
输出过压 E36
|
断开交流电，重新上电，若仍然发生过压保护，返回维修
|
|
风扇故障 E38
|
检查风扇是否堵转
|
