艾默生EC4820/M电源模块功能及参数简介
索引：维谛直流变换模块,EC4820/M,艾默生整流模块,艾默生电源 发布日期：2021-03-24
艾默生EC4820/M 直流变换模块主要功能
1.保护功能
艾默生直流变换模块具有以下保护功能：输入过/欠压保护、输出过压保护、短路保护、过温保护和风扇故障告警。具体告警保护特性见下表。
表1 直流变换模块告警及保护特性
|
项目
|
EC4820/M
|
备注
|
|
|
输入过压保护点
|
＞320Vdc, 恢复回差＞10Vdc
|
保护后无输出
|
|
|
输入欠压保护点
|
＜85Vdc, 恢复回差＞10Vdc
|
保护后无输出
|
|
|
输出过压保护点
|
硬件
|
58.5～60Vdc
|
保护后无输出，需手动恢复
|
|
软件
|
通过监控单元可设范围 56～59Vdc，50mS 延时保护
|
二次过压锁死模式*
|
|
|
输出短路
|
输出自动限流至 160%额定限流点
|
故障排除后可自恢复
|
|
|
过温保护
|
检测温度达到预设置自动保护
|
保护后无输出，可自恢复
|
|
|
风扇故障告警
|
风扇出现故障或者堵转时自动告警
|
告警时无输出，堵转故障排除后可自恢复
|
|
|
风扇温度控制
|
采用温度和电流联合控制风扇转速的方式
|
|
|
|
备注*：
二次过压锁死模式：
软件保护后，直流变换模块无输出。5 秒钟以内，直流变换模块将自动重新启动，如果在 5 分钟内过压再次发生，直流变换模块将再次停止输出，直到手动恢复。如果直流变换模块输出电流小于额定电流的 10%，则软件过压保护功能将不起作用
|
|||
2.通信功能
直流变换模块可以通过 CAN 总线方式与监控单元通信。将直流变换模块输出电压和电流、直流变换模块保护和告警信息发送给监控单元，接受并执行监控单元下发的控制命令，见下表。
表2 直流变换模块通信功能
|
序号
|
项目
|
指标
|
|
1
|
遥信
|
将直流变换模块的保护信号（直流输入过、欠压，输出过压，模块过温等信号）和故障信号传递给监控单元
|
|
2
|
遥测
|
测量直流变换模块的输出电压、电流，上报监控单元
|
|
3
|
遥控
|
根据监控单元的命令，控制直流变换模块的开/关机
|
|
4
|
遥调
|
根据监控单元的命令，调节直流变换模块的输出电压
|
|
根据监控单元的命令，在 10%～100%范围内调节直流变换模块的输出电流限流点
|
艾默生EC4820/M 电源模块性能参数
1.环境要求
环境要求见下表。
表3 EC4820/M 直流变换模块环境要求
|
项目
|
指标
|
|
工作温度
|
-5℃～45℃满性能，-40℃可以正常起机，+45℃到 70℃功率降额
|
|
储存温度
|
-40℃～70℃
|
|
相对湿度
|
5%～95%
|
|
大气压力
|
80 kPa～106kPa
|
|
冷却方式
|
智能风冷
|

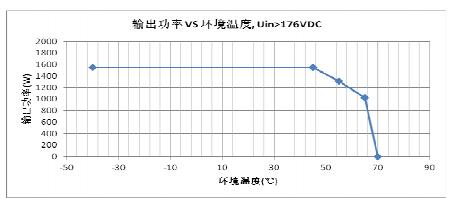

EC4820/M 直流模块温度限功率曲线图

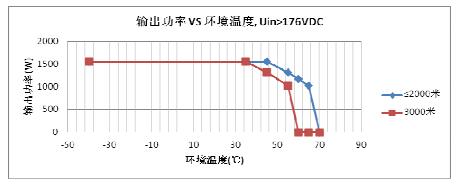

注*：当模块的应用海拔高度超过 2000m需降额使用，降低工作环境温度 1℃/100m。降额使用的计算方法事例如下： 假设模块的工作海拔高度为 3000m。则需要降低工作环境温度为（3000m-2000m）*（1℃/100m）=10℃，进行工作环境温度计算后的模块输出功率对环境温度的变化曲线如下所示，亦即，当模块工作在 3000m的海拔高度时，能够满载输出的最高环境温度为 35℃，当工作环境温度超过 35℃，则模块会自动按照限功率曲线对输出功率进行限额输出。
2.输入特性
输入特性见下表。
表8 EC4820/M 直流变换模块输入特性
|
项目
|
指标
|
|
输入电压
|
88Vdc～320Vdc，（88Vdc～176Vdc 输出限功率）*
|
|
输入电流
|
≤10A
|
|
效率
|
≥90%
|

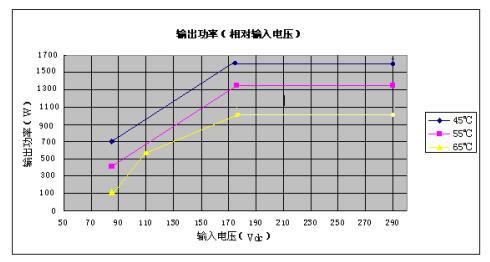

注*：输入电压限功率曲线如下图所示。
图8 输出功率 VS 输入电压曲线图
3.输出特性
输出特性见下表。
表4 直流变换模块输出特性
|
项目
|
EC4820/M
|
|
输出电压范围
|
42Vdc～58V
|
|
额定输出电流
|
20A
|
|
最大输出电流
|
33A（48V）
|
|
电压上升时间
|
3～8 秒（软启动时间）
|
|
输出恒流范围
|
10%～165%
|
|
电话衡重杂音
|
≤2mV
|
|
峰值电压：
|
≤100mV（0Hz～20MHz）
|
|
稳压精度
|
≤±0.5%
|
|
动态响应
|
动态电压瞬变范围≤±5%，瞬变响应恢复时间≤200us
|
|
浪涌电流
|
＜150%
|
|
温度系数（1/℃）
|
≤0.2‰
|
|
均流不平衡度
|
≤±5％（10％～100％额定负载）
|
4.噪声：＜55dB
5.绝缘电阻与绝缘强度
1）绝缘电阻
输入端、输出端对外壳之间以及输入对输出之间的绝缘电阻＞2MΩ（试验电压500Vdc）。
2）绝缘强度
加强绝缘：输入端、输出端、CAN 通讯端短接后，在输入与输出端/CAN 通讯端施加 4242V 直流电压（或者 3000V 交流电压）1 分钟，无击穿或飞弧现象。
基本绝缘：输入端短接后，在输入端与外壳之间施加 2121V 直流电压（或者 1500V 交流电压）1 分钟，无击穿或飞弧现象。
6.安规及 EMC的标准等级
符合 CE（EN 60950-1）安全标准，EMC 满足以下相关标准。
表5 EC4820/M 直流变换模块符合的 EMC 标准
|
地区
|
标准
|
|
中国
|
GB9254-1998
|
|
GB/T17625.1-1998
|
|
|
GB/T17625.2-1999
|
|
|
GB/T17618-1998
|
|
|
欧盟
|
EN61000-6-2: 2005
|
|
EN61000-6-4: 2007
|
7．MTBF：＞250,000 小时
