艾默生ER22010/T整流模块介绍
索引：ER22010/T,直流屏充电模块,艾默生整流模块 发布日期：2021-06-09
一、艾默生ER22010/T整流模块工作原理介绍
(1) 三相交流输人首先经防雷处理和EMI滤波。该部分电路可有效吸收雷击残压和电网尖峰，保证模块后级电路的安全。
(2) 三相交流经整流和无源PFC后转换成高压直流电，经全桥PWM电路后转换为高频交流，再经高频变压器隔离降压后整流输出。
(3) 模块控制部分负责PWM信号产生及控制，保证输出稳定，同时对模块各部分进行保护，提供“四遥”接口。
(4) 模块采用无源PFC技术，功率因数达到0.9以上。采用高频软开关技术。模块转换效率大大提高，最高可达95%。
(5) 模块采用自然冷却方式，减少了风扇噪声和飞尘。
(6) 模块监控采集电源工作参数并显示后上传给主监控，接受主监控指令对电源进行控制，通过显示、 按键校准模块参数，设置模块运行状态。

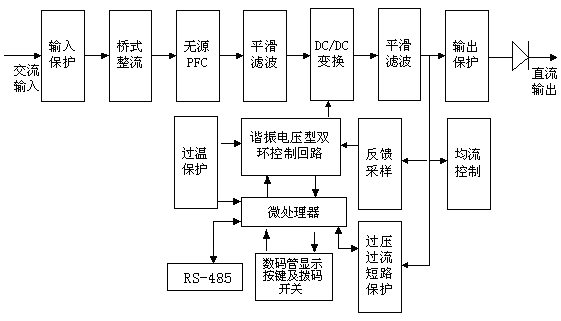

模块原理框图
二、ER22010/T产品参数
表1 ER22010/T 系列整流模块输入特性
|
项目
|
指 标
|
|
输入电压
|
323V～475V（三相三线制）
|
|
输入电流
|
≤6A
|
|
交流输入频率
|
45Hz～65Hz
|
|
效率
|
≥92％
|
|
输入功率因数
|
≥0.92
|
表2 ER22010/T 系列整流模块输出特性
|
项目
|
ER22010/T
|
|
输出电压范 围
|
176V～320V
|
|
额定输出电流
|
10A
|
|
最大输出电流
|
11A（输出电压 260V）
|
|
电压上升时间
|
3～8 秒（软启动时间）
|
|
输出恒流范围
|
10％～110％
|
|
稳流精度
|
≤±0.5％（20％限流测试）
|
|
负载电压纹波系数
|
≤0.1％
|
|
稳压精度
|
≤±0.5％
|
|
温度系数（1/℃）
|
≤0.2‰
|
|
均流不平衡度
|
≤±3％（50％～100％额定负载）
|
ER22010/T系列产品图
三、保护功能
1.输出过电压保护
输出电压过高对用电设备会造成灾难性事故，为杜绝此类情况发生，高频模块内有过电压保护电路，出现过电压后模块自动锁死，相应模块指示打亮，故障模块自动退出工作而不影响整个系统正常运行，过电压保护点设为 320V士2V。
2.输出限流保护
每个模块的输出功率受到限制，输出负载增电流不能无限增大，因此每个模块输出电流最大限制为额定输出电流的1.05倍，如输出超负荷，模块自动调低输出电压加以保护。
3.短路保护
整流模块输出特性如图3-4所示，输出短路时模块在瞬间把输出电压拉低到零。限制短路电流在限流点之下，此时模块输出功率很小，以达到保护模块的目的。模块可长期工作在短路状态，不会损坏，排除故障后模块可自动恢复工作。
4.并联保护
每个模块内部均有并联保护电路，绝对保证故障模块自动退出系统，而不影响其他正常模块工作。
5.过热保护
过热保护主要是保护大功率变流器件，这些器件的结温和电流过载能力均有安全极限值，正常工作情况下，系统设计留有足够余量:在一些特殊环境下，如果环境温度过高、风机停转等情况下，模块检测散热器温度超过90C时自动关机保护，温度降低到80C时模块自动启动。
6.过电流保护
过电流保护主要保护大功率变流器件，在变流的每一个周期，如果通过电超过器件承受电流，关闭功率器件，达到保护功率器件的目的。过电流保护可自动恢复。
7.测量功能
测量电源模块输出电压和电流以及模块的工作状态，并通过LCD显示，使用者可直观、方便地了解模块和系统工作状态。
8.故障报警功能在出现故障时模块会发出声光报警，同时LCD上显示故障信息，用户能方便地对模块故障定位，便于及时排除故障。
9.设置功能
(1) 模块输出电压设置。根据设置的模块工作母线、充电状态、浮充电压、均充电压、控母输出电压等参数确定电源的输出电压。
(2) 无级限流。通过监控系统可在5%~ 105%额定电流内任意设置限流点限流点通过了LCD和按键设置，根据设置的模块工作母线、合母限流、控母限流等参数确定模块输出限流。
10.校准功能
(1)电压测量校准，通过LCD和按健校准模块输出电压测量。
(2)电流测量校准。通过L.CD 和按键校准模块输出电流测量。
(3)输出电压控制校准。通过LCD和按健校准模块输出电压控制。
11.通信功能
模块通过RS485或CAN和主监校之间通信，主监控通过通信实现模块参数设置，控制模块工作状态。
