艾默生PSM-E11直流屏监控调测说明
索引：艾默生PSM-E11调测,PSM-E11监控模块,直流屏监控模块 发布日期：2021-06-30
1 艾默生PSM-E11直流屏监控接口及连线

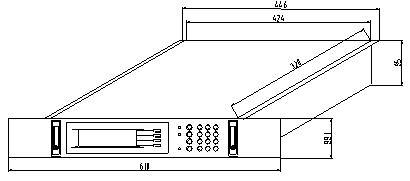

PSM-E11的外形和尺寸，如下图所示。
图1 PSM-E11监控模块外形（单位：mm）

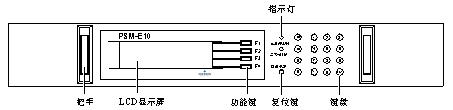

PSM-E11监控模块显示面板如图2所示。
图2 PSM-E11监控模块显示面板
PSM-E11监控模块采用128×64液晶显示单元，有4个功能键（F1～F4），两个指示灯（电源指示灯和告警指示灯），一个复位键，一个键盘。其中，键盘包括上、下、左、右方向键，9个数字键，小数点输入键和确认键。
监控模块接线采用螺栓压接型接插件端子，十分方便。各项接线集中在后背板完成。后背板如下图所示。

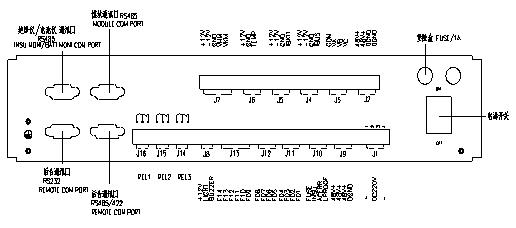

图3 PSM-E11监控模块后背板
后背板中部的J1～J16用于系统的信号采集以及告警量输出，各端子定义如下表。
表1 PSM-E11监控模块后背板端子定义
|
代号
|
功能
|
端子及参数
|
使用提示
|
|
|
J1
|
电源输入
|
＋
|
DC 90V～DC 300V
≤50W
|
4针端子的外侧两针有效
NC：空端子，不接
|
|
NC
|
||||
|
NC
|
||||
|
-
|
||||
|
J2
|
48Vdc输出
|
48V＋
|
48Vdc
|
DGND用于开关量采集，不应与后述的GND混用
|
|
48V＋
|
||||
|
DGND
|
||||
|
DGND
|
||||
|
J3
|
三相交流采样输入
|
COM
|
|
1．信号来自交流采样板W1M61S1（变比380V/1.5V）
2．在电压波形畸变严重时测量精度下降
|
|
VA
|
||||
|
VB
|
||||
|
VC
|
||||
|
J4
|
负载电流采样器件的电源输出及采样结果输入
|
＋12V
|
电源：±12Vdc，采样结果：0～4Vdc（视实际负载情况）
|
1．采样器件应采用霍尔传感器。传感器的变比：Ie/4V
2．与霍尔传感器端子对位相连
|
|
－12V
|
||||
|
GND
|
||||
|
IBUS
|
||||
|
J5
|
电池电流采样器件的电源输出及采样结果输入
|
＋12V
|
同上
|
同上
注：电池电流为正、负双向
|
|
－12V
|
||||
|
GND
|
||||
|
IBATT
|
||||
|
J6
|
温度传感器电源输出及采样结果输入
|
＋12V
|
电源：＋12Vdc
|
配合温度传感器TMP-12（爱默生）使用。温度传感器变比：
0℃～1Vdc，100℃～5Vdc，线性
|
|
GND
|
||||
|
TEMP
|
||||
|
NC
|
||||
|
J7
|
系统母线电压采样电源输出及采样结果输入
|
＋12V
|
电源：±12Vdc，GND
|
配合PFU31直流电压采样盒（爱默生）使用
直流电压采样变比：220Vdc/4Vdc
|
|
－12V
|
||||
|
GND
|
||||
|
VHM
|
||||
|
VKM
|
||||
|
NC
|
||||
|
J8
|
外接告警蜂鸣器和信号灯
|
＋12V
|
电源：＋12Vdc LIGHT，BUZZER
|
请注意，＋12Vdc专用，请勿从其他电源引接
|
|
LIGHT
|
||||
|
BUZZER
|
||||
|
J9
|
同J2功能
|
48V＋
|
同J2
|
同J2
|
|
48V＋
|
||||
|
48V＋
|
||||
|
DGND
|
||||
|
J10
|
告警开关量输入
|
FUSE
|
电池熔断器
|
常闭接点输入
|
|
INSU
|
绝缘监测继电器
|
注意常开接点输入
|
||
|
ACERR
|
交流空开
|
常闭接点输入
|
||
|
LPROOF
|
防雷器空开
|
常闭接点输入
|
||
|
J11
|
馈出支路告警开关量输入
|
F04
|
支路1～4
|
常闭接点输入
|
|
F03
|
||||
|
F02
|
||||
|
F01
|
||||
|
J12
|
F08
|
支路5～8
|
||
|
F07
|
||||
|
F06
|
||||
|
F05
|
||||
|
J13
|
F14
|
支路9～14
|
||
|
F13
|
||||
|
F12
|
||||
|
F11
|
||||
|
F10
|
||||
|
F09
|
||||
|
J14
|
告警继电器干接点输出
|
|
交流告警
|
每组：1NO＋1NC
容量：220Vdc，300mA
250Vac，1A
|
|
J15
|
|
直流告警
|
||
|
J16
|
|
整流（绝缘、电池）模块告警
|
||
具体端子对应关系请参照下图。

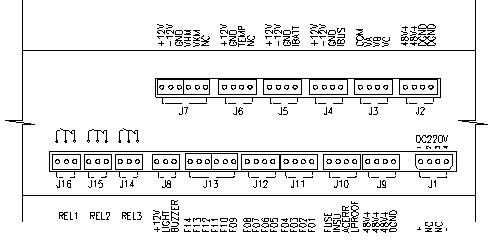

图4 后背板输入输出端子定义
监控模块是系统的数据处理中心，整个系统的数据量可分为模拟量和开关量两大类。
1.1．模拟量
交流三相电压：由交流电压采集板A1M61S1采集。
直流母线（HM、KM）电压：由直流电压采样盒PFU31Z采集。
负载、电池电流：由霍尔传感器采集。
电池组环境温度：在需要启用温度补偿功能的情况下，利用温度传感器TMP12采集。
1.2．开关量
馈出支路告警开关量输入、配电告警开关量输入、系统故障告警开关量输出。
开关量通过判断开关量对应接点48Vdc的接通与否判断其状态。
各类数据的采集由相应的采样部件完成并上传到监控模块，由监控模块完成隔离、转换、运算并控制下游设备响应，完成电池的智能化管理以及系统的监控。
监控模块还可提供声光告警输出，用户可通过信号灯、蜂鸣器使用该功能。
在确认接线无误后，闭合监控模块开关，出现下示界面，表示设备正常。
图5 主信息界面
按F2键，则出现如下的主菜单界面。
图6 主菜单界面
在主菜单界面中按数字键1查看系统当前交流电压，如下图。
图7 交流电压显示界面
在主菜单界面中按数字键2查看系统当前直流数据，如下图。
图8 直流数据显示界面
直流数据分三个界面显示，按F4键可查看后续数据，内容有合闸母线电压、控制母线电压、负载总电流、电池电压、电池电流、电池容量、电池房温度共7个数据。
在主菜单界面中按数字键3查看充电模块当前数据，如下图。
图9 充电模块数据显示界面
如果系统配置有多个充电模块，按F4键可查看后续的模块数据。
在主菜单界面中按数字键4可进入告警信息选择界面，如下图。
图10 告警信息选择界面
在告警信息选择界面中按数字键1可以浏览当前存在的告警信息，按数字键2可以浏览历史告警信息，按数字键3可以清除历史告警信息，按数字键4可以设置告警级别。
在主菜单界面中按数字键5可查看系统对地绝缘数据，如下图。
图11 绝缘数据显示界面
绝缘数据分三个界面显示，内容包括母线对地电压和电阻，支路对地的电阻和电容数据。
在主菜单界面中按数字键6，可查看各个电池单体电压，如下图。该界面只在配置有电池监测仪的情况下才出现。
图12 电池数据显示界面
在主菜单界面中按数字键7，弹出密码输入界面，如下图。
图13 密码输入界面
如果输入维护级密码640275并按ENT键，则进入系统配置界面，如下图。可对系统类型、模块个数、电池监测仪个数、绝缘监测仪个数、馈出支路数等系统配置信息进行设置：（“系统类型”中可选择系统为110V、220V），
图14 系统配置界面
系统配置参数分5个界面显示，在系统配置界面中按F4键就可配置其它参数，内容包括系统类型、充电模块个数、绝缘监测仪个数、电池监测仪个数、馈出路数、降压单元有或无、负载电流系数、电池电流系数、温度系数以及电池监测仪所监测的电池单元数。
如果输入用户级密码123456（可修改）并按ENT键，则进入用户参数设置选择菜单，如下图。
图15 用户参数设置选择菜单
在用户参数设置选择菜单中按数字键1，可对交流过欠压点进行设置，如下图。
图16 交流参数设置界面
在用户参数设置选择菜单中按数字键2，可对直流参数进行设置，如下图。
图17 直流参数设置界面
直流参数分3个界面显示，按F4键可对后续参数进行设置，内容包括合闸母线过压点、合闸母线欠压点、控制母线过压点、控制母线欠压点、电池组过压点、电池组欠压点以及电池组过流点。需要注意，在110V系统中，其设定值减半或根据实际情况设定。
在用户参数设置选择菜单中按数字键4，可对充电参数进行设置，如下图。
图18 充电参数设置界面
直流参数分6个界面显示，按F4键可对后续参数进行设置，内容包括电池组标称容量、恒流均充电流、充电效率、均充电压、浮充电压、均充保护时间、定时均充周期、转浮充判据、转均充判据、温补系数以及温补中心点。
3 调试步骤
3.1．系统上电后首先设置维护级参数，然后复位监控。
3.2．设置用户级参数，并将告警级别设置中的所有告警设置成告警。
3.3．查看系统是否存在告警，如果有告警，则根据告警检查系统接线或设置。
3.4．如果系统没有告警，检查各模拟量是否正常。
3.5．检查充电模块数据，电池仪数据，绝缘仪数据是否正常。
3.6．进行充电管理调试。
