PSM-E10监控系统产品结构及参数设置
索引：艾默生监控,PSM-E10,艾默生PSM-E10监控 发布日期：2021-07-05
1 艾默生PSM-E10监控系统组成结构

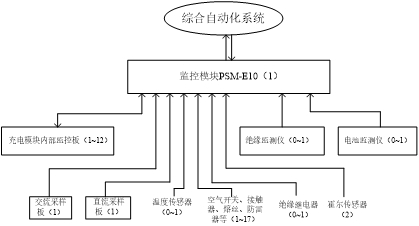

下图为艾默生PSM-E10监控系统结构图。
PSM-E10监控系统结构
2 监测的信号量
系统监测的模拟量
|
序号
|
信号名称
|
数量
|
可显示范围
|
|
1
|
交流电压
|
1路
|
0～500V
|
|
2
|
母线电压
|
1段
|
0～275V
|
|
3
|
电池组电压
|
1组
|
0～275V
|
|
4
|
负载电流
|
1路
|
0～240A
|
|
5
|
电池电流
|
1路
|
-240A～+240A
|
|
6
|
电池环境温度
|
1路
|
-25℃～100℃
|
系统监测的开关量
|
序号
|
信号名称
|
最大数量
|
状态
|
|
1
|
馈出支路空开状态
|
14
|
常开或常闭（可设置）
|
|
2
|
电池熔丝通断状态
|
1
|
常闭
|
|
3
|
绝缘继电器告警状态
|
1
|
常开
|
|
4
|
交流空开跳闸告警信号
|
1
|
常闭
|
|
5
|
防雷器故障信号
|
1
|
常闭
|
3 参数设置范围及默认值
|
参数名
|
默认值
|
设置范围
|
|
|
1
|
交流缺相点
|
220
|
200～323V
|
|
2
|
交流欠压点
|
323
|
323～380V
|
|
3
|
交流过压点
|
437
|
380～475V
|
|
4
|
合闸母线欠压点
|
200
|
110V系统减半
|
|
5
|
合闸母线过压点
|
260
|
|
|
6
|
控制母线欠压点
|
198
|
|
|
7
|
控制母线过压点
|
242
|
|
|
8
|
电池组欠压点
|
216
|
|
|
9
|
电池组过压点
|
260
|
|
|
10
|
电池组过流点
|
0.15 C10
|
|
|
11
|
模块输出电压下限
|
198
|
110V系统减半
|
|
12
|
模块输出电压上限
|
286
|
|
|
13
|
绝缘告警门限电阻值
|
20.0
|
0.5～50kΩ（JYM-2）
|
|
14
|
电池单体电压欠压点
|
13.0
|
1.0V～单体过压点
|
|
15
|
电池单体电压过压点
|
14.0
|
单体过压点～20V
|
|
16
|
末端电池单体电压欠压点
|
13.0
|
1.0V～单体过压点
|
|
17
|
末端电池单体电压过压点
|
14.0
|
单体过压点～20V
|
|
18
|
单体电压压差门限值
|
500
|
400～5000mV
|
|
19
|
电池组标称容量
|
200
|
20～5000Ah
|
|
20
|
电池均充电压
|
245
|
110V系统减半
|
|
21
|
电池浮充电压
|
234
|
110V系统减半
|
|
22
|
电池转均充电流
|
0.08 C10
|
|
|
23
|
电池充电限流点
|
0.10 C10
|
|
|
24
|
定时均充周期
|
90.0
|
0.1～180天
|
|
25
|
电池转浮充计时电流
|
0.01 C10
|
0.01～0.02C10
|
|
26
|
电池转浮充计时时间
|
3.0
|
0.1～10小时
|
|
27
|
电池自动均充保护时间
|
24
|
0.1～24小时
|
|
28
|
电池手动均充保护时间
|
24
|
0.0～36小时
|
|
29
|
温补系数
|
0
|
0～1000mV/（℃。组）
|
|
30
|
温补中心点
|
25
|
15～50℃，补偿范围-14～45℃
|
|
31
|
电池组终止电压
|
200
|
110V系统减半
|
|
32
|
放电保护时间
|
5
|
1～20小时
|
