VH40TA385M交流电源防雷器用户手册

索引:艾默生VH40TA385M,VH40TA385M交流电源防雷器,艾默生防雷器    发布日期:2021-07-12

1  用途

防雷保护系统之VH40TA385M交流电源防雷器,是艾默生公司用于三相交流电源的II类(C级)雷电过电压保护。
2  主要特点
艾默生VH40TA385M交流电源防雷器特点:
◆ 动作电压适当,保护电路稳健
◆ 内置过温过流保护,无续流,高可靠安全
◆ 模块可插拔结构、防误插
◆ 具备状态指示和遥信告警功能
◆ 适用各种供电环境
◆ 安装简单,维护方便
3  艾默生防雷器型号说明
VH系列交流电源防雷器的命名规则如下:
VH40TA385M

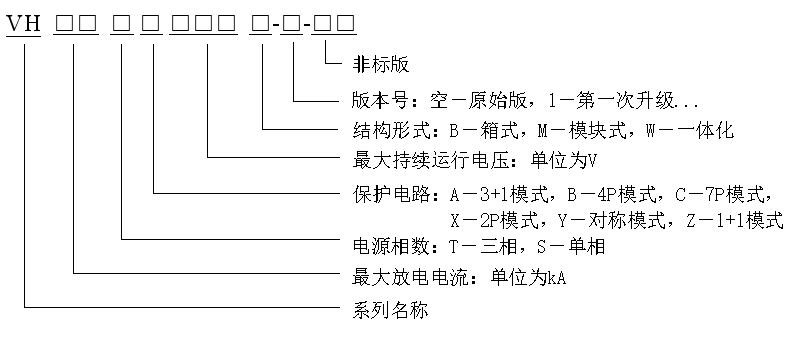

图3-1  VH系列交流电源防雷器命名规则
VH40SY385M为例,VH系列交流电源防雷器的型号具体说明如下:
VH40TA385M

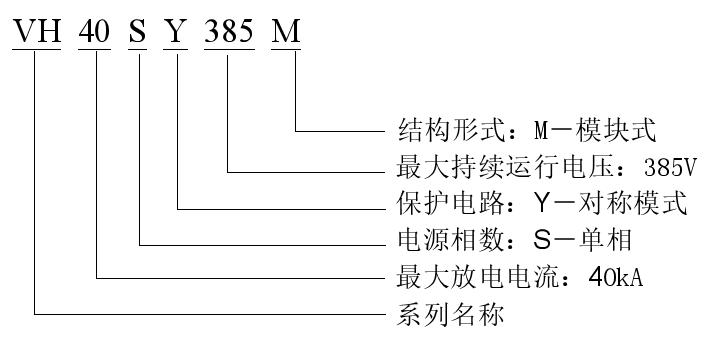

图3-2  VH系列交流电源防雷器命名规则举例
交流电源防雷器的型号如下
表3-1  VH系列交流电源防雷器主要型号
VH系列
产品型号
II类/C级三相“3+1” (可插拔防雷模块)
VH40TA385M
4  外形尺寸
产品采用35mm标准导轨安装。如下列图所示:
艾默生防雷器

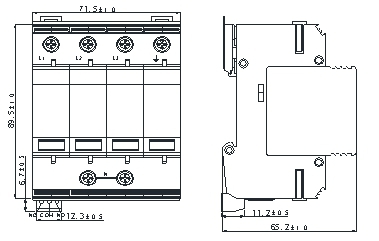

4-1  VH40TA385M型三相电源防雷器外形尺寸(单位:mm)
5  安装、使用注意事项
◆ VH40TA385M交流电源防雷器最好采用如图6-1所示的V形接线方式,当受实际条件所限不易实现V形接线时,也可采用如图6-2。所示的常规的直接并联接线,为实现更好的防护效果,当采用直接并联接线时,接线应尽量短,总长度应控制在0.5m以内。
◆ 连接导线应采用10mm2(AWG6)以上的多芯铜导线。
◆ VH40TA385M交流电源防雷器的前端应串联有合适的空开或熔断器,空开取C脱扣特性。
◆ 安装时必须断开电源,严禁带电操作,连接导线必须符合要求。
◆ 防雷器正常工作时,其工作状态指示灯应为绿色,告警干接点NC-COM为导通状态,告警干结点NO-COM为开路状态;防雷器失效时,状态指示变红色,同时告警干接点NC-COM为开路状态,告警干结点NO-COM为导通状态。
◆ 防雷器无须特殊维护,只需定期检查其模块是否松动、状态指示是否正常。
◆ 若出现下列现象之一,则可判定防雷器已失效,需及时更换:
1)防雷器的状态指示变为红色;
2)防雷器的告警干接点变为开路状态。
6  接线方式
艾默生VH40TA385M

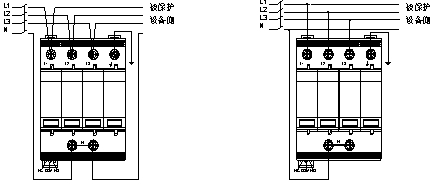

                                                图6-1  VH40TA385M接线示意图--V形接线             图6-2  VH40TA385M接线示意图--常规接线
