HD22005-3&HD11010-3艾默生充电模块外形及参数说明
索引：HD22005-3,HD11010-3,艾默生充电模块 发布日期：2021-08-09
充电模块HD22005-3系列采用温控风冷方式，接口简单，通用性强。产品系列见下表。
表1 订货信息
|
名称
|
型号
|
编码
|
单位
|
定购指南
|
备注
|
|
充电模块
|
HD22005-3
|
02130472
|
个
|
根据系统要求配置个数
|
风冷（防尘设计）
|
|
充电模块
|
HD11010-3
|
|
个
|
根据系统要求配置个数
|
风冷（防尘设计）
|
1 充电模块外形
HD22005-3系列充电模块的外型如下图所示。
图1 HD22005-3充电模块外形

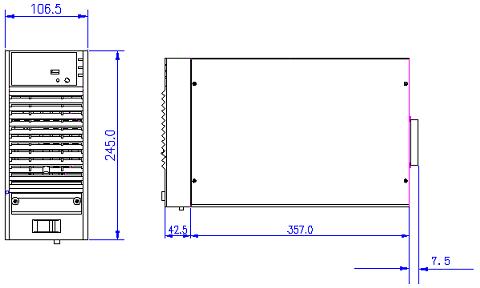

外形尺寸如下图所示。
图2 充电模块外形尺寸图（单位：mm）
& 注意
充电模块与系统在结构上为松散连接，系统运输时必须将充电模块拆下，单独包装发运。否则，将可能造成充电模块损坏。
2 HD22005-3艾默生充电模块技术指标
HD22005-3艾默生充电模块的通用技术指标如表2 ~表 5所示。
表2 充电模块输入特性表
|
项目
|
指标
|
|
输入电压
|
323V～475V（三相三线制）
|
|
输入电流
|
≤4A
|
|
交流输入频率
|
45Hz～65Hz
|
|
效率
|
≥90％
|
表3 充电模块输出特性表
|
项目
|
HD22005-3
|
HD11010-3
|
备注
|
|
输出电压范围
|
198～286V
|
99～143V
|
220V系列
|
|
输出电流
|
额定输出：5A
|
额定输出：10A
|
最大输出为额定值的105％～110％
|
|
电压上升时间
|
3～10秒
|
软启动时间
|
|
|
输出恒流范围
|
10％～110％
|
|
|
|
稳流精度
|
≤±1％
|
20％限流测试
|
|
|
负载电压纹波系数
|
≤0.1％
|
|
|
|
稳压精度
|
≤±0.5％
|
|
|
|
温度系数（1/℃）
|
≤0.2‰
|
|
|
表4 充电模块保护特性表
|
项目
|
HD22005-3
|
HD11010-3
|
备注
|
|
输出短路回缩
|
回缩电流≤40％额定电流，可自恢复
|
|
|
|
输出过压保护
|
293±6Vdc 不可恢复，需要重新上电启机
|
148±4Vdc
|
保护后无DC输出
|
|
输出欠压告警
|
191±6Vdc 可恢复
|
96±4Vdc
|
保护后有DC输出
|
|
输入过压保护点
|
482±6Vac 可恢复，恢复点460 ±15Vac
|
保护后无DC输出
|
|
|
输入欠压保护点
|
316±6Vac 可恢复，恢复点335 ±10Vac
|
保护后无DC输出
|
|
|
缺相保护
|
可恢复
|
保护后无DC输出
|
|
|
过温保护
|
过温保护点85℃，恢复点75℃
|
精度：±5℃
|
|
|
风扇温度控制
|
风扇启动点50℃，风扇停转点38℃
|
精度：±5℃
|
|
表5 充电模块监控功能说明
|
序号
|
项目
|
指标
|
备注
|
|
1
|
遥信
|
将模块的保护信号（交流过、欠压，缺相，输出过、欠压，模块过温等信号）和故障信号传递给监控单元
|
|
|
2
|
遥测
|
测量充电模块的输出电压、电流，送模块表头显示并上报监控单元
|
|
|
3
|
遥控
|
根据监控单元的命令，控制充电模块的开/关机，均/浮充转换
|
同时具备手动控制，可以屏蔽监控单元的控制
|
|
4
|
遥调
|
根据监控单元的命令，调节模块的输出电压
|
|
|
根据监控单元的命令，在10％～100％范围内调节充电模块的输出电流限流点
|
|||
|
5
|
显示
|
充电模块监控板控制充电模块的LED表头显示模块的输出电流、电压
|
|
