ZJJ-101A直流系统接地监测装置参数及使用说明
索引：ZJJ-101A,直流系统接地监测装置,直流系统监测装置 发布日期：2021-09-01
1.技术参数表
|
参 数
|
符号
|
测试条件
|
最 小
|
典 型
|
最 大
|
单 位
|
|
输入电压等级
|
Vin
|
|
|
24,48,110,220
|
|
V
|
|
输入电压范围
|
Vf
|
|
80%Vin
|
|
140%Vin
|
V
|
|
电压测量精度
|
|
Vin=Vf
|
|
|
±0.5%
|
|
|
母线电阻范围
|
Rm
|
Vin=Vf
|
0.0
|
|
999.9
|
KΩ
|
|
母线电阻精度
|
|
|
|
|
±5%
|
|
|
支路电阻范围
|
Rz
|
Vin=Vf
|
0.0
|
|
100.0
|
KΩ
|
|
支路电阻精度
|
|
|
|
|
±5%
|
|
|
每段支路数
|
n
|
|
0
|
|
32
|
|
|
额定功耗
|
Po
|
|
|
30
|
|
W
|
|
工作温度范围
|
Tj
|
|
-10
|
|
50
|
℃
|
|
报警触点容量
|
Pf
|
直流无感
|
|
|
220V0.3A
|
|
2.操作说明
2.1操作要点
本机设有5个显示页面，所有参数和其设置均可在此五个页面中显示。开机显示主页面，欲显示其它页面，必须先按照键提示返回主页面。自动或手动进入巡检支路时，键功能将失效直到巡检完毕。
除了主页面和模拟显示页面，其它任何页面在10分钟以内若无键操作都将返回主页面。每一个页面屏幕下端都有相应的键功能提示，每一步操作都在屏幕下端有相应的汉字提示。

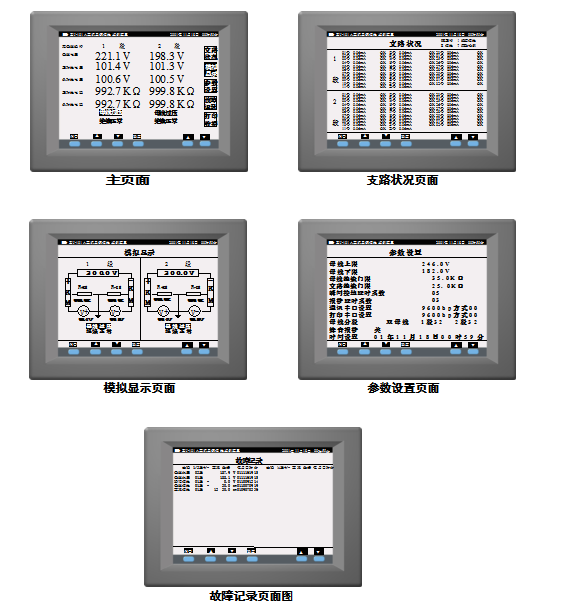

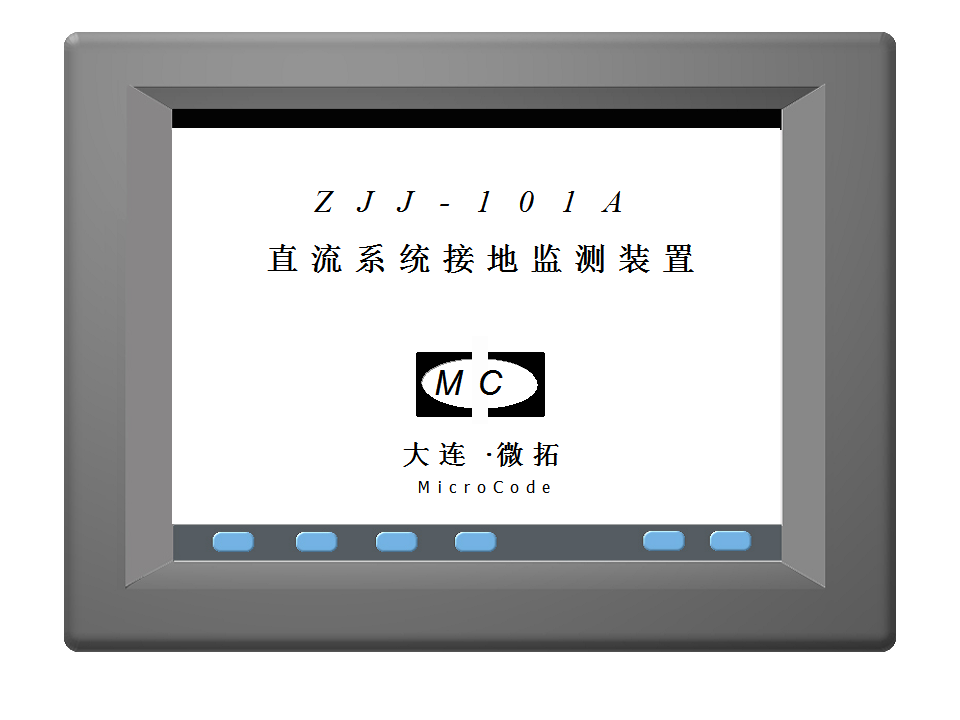

2.2 页面显示图
3. 使用说明
3.1电源
装置从所接被测母线获取工作电源。1段、2段母线并联供电。并允许直接在输入端子上将1、2段母线端接，把单母线虚拟成双母线运行。此时每段母线都将对方视为已存在正负1M的平衡的接地电阻。由于阻抗足够高，不会影响正常的检测和报警。
3.2默认设置状态
装置出厂时所有设置置于默认值，通常可以满足所适用的直流系统运行要求。如果有强干扰或其他异常导致设置值丢失或不在正常范围，装置在上电开机时将检查设置值并将之重新置于默认值。
3.3蜂鸣音控制
装置本身的报警蜂鸣音可通过参数设置永久关闭。报警时按消音键可使装置暂时消音10分钟左右。无报警时按此键不会屏蔽故障时的蜂鸣音。蜂鸣音以2秒为周期断续。
3.4背光控制
以下情况可点亮背光：上电开机 B.任何键操作 C.出现任意故障
背光延续十分种左右重新变暗，处于半亮度状态。故障状态下背光常亮。故障消失后背光延续十分种左右变暗。背光的亮度与背光射线管的温度相关，因此在刚点亮时背光可能稍暗，等候1至2分钟后可达到额定亮度。
3.5通讯
装置同时具备隔离RS232/485/422串口，可按设定通讯规约工作。如无特殊要求可按附录规约与本装置通讯。

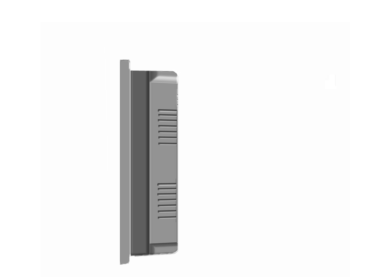

装置外壳尺寸 宽×高×深 = 295 × 220 × 80mm
面板安装开孔尺寸 285 × 192 mm
5.接线说明
5.1端子图
5.2端子功能表
|
端子号
|
名 称
|
功 能
|
|
1，18，
19，36
|
COM 传感器共地端
|
电流传感器的共地端，所有传感器的地端必须接到此4个端子中之一。
|
|
2-17，
20-35，
38-53，
56-71
|
IN 传感器输入端
|
接电流传感器的输出端，应按照回路顺序号接入。
|
|
37，54，
|
+12V传感器正电源
|
接传感器+12V电源端，为其提供工作电流
|
|
55，72
|
-12V传感器负电源
|
接传感器-12V电源端，为其提供工作电流
|
|
73-84
|
1段母线报警触点
|
1段母线报警输出触点，具体定义见图示。
|
|
85-96
|
2段母线报警触点
|
2段母线报警输出触点，定义顺序与1段相同。
|
|
97
|
1段+KM
|
1段母线正极输入
|
|
98
|
2段+KM
|
2段母线正极输入
|
|
99，100
|
GND
|
接地线，应接至柜体或大地，亦为整机共地端。
|
|
101
|
2段-KM
|
2段母线负极输入
|
|
102
|
1段-KM
|
1段母线负极输入
|
6.电流传感器
电流传感器是高灵敏漏电流专用直流传感器，采用磁调制原理，有磁屏蔽。
电流传感器分两种, Ф20mm和Ф40mm。请按现场要求在定货时提出。若无特殊要求按Ф20mm提供。母线的穿向按照传感器外壳标示，箭头所指应为负载方向。

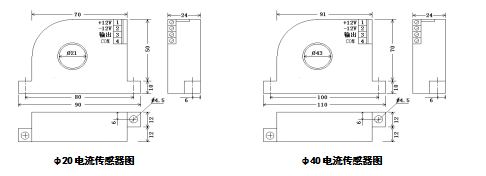

两种传感器外形和端子定义参考下图：
7.端口

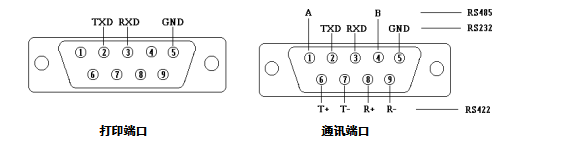

打印机使用3线RS232接口与本装置通讯，接口不隔离。必须给打印机提供单独的5V隔离电源。打印机型号TpuP-40。
通讯接口提供全隔离的3线普通RS232串口、2线RS485、4线RS422接口。三者同时有效。不必经任何跳线或开关选择。但同时只能选用一种方式与外部一个终端通信。
8.包装与附件
产品说明书
安装支架
电流传感器(按定货数量)
9.服务与承诺
1年保换，3年保修。
