1.概述

ZJJ-101C主从式系统为复杂的、多回路、多馈出柜的直流母线系统而设计，为母线和支路的绝缘状况的实时在线监测提供完善的解决方案。

多馈出回路、多馈出柜的系统中，单主机所带检测回路数或者数量有限，或者导致屏间联线过于繁复。ZJJ-101C系统采用分布式检测，通过485串行总线连接各从机模块同步工作，使系统接线简单，工作可靠，并降低了总成本。

由于主机自身也带有32回路检测，也可单机使用。全部模块包括配套电源均使用导轨安装。体积更小，适用性更强。

由于采用直流平衡电阻的检测方法，不对母线产生任何交流或直流干扰信号，不会造成人为绝缘电阻下降，正常运行也不会导致母线对地电压的人为跃变，因此适用于任意电压等级的发电厂、变电站。

ZJJ-101C具有微型点阵液晶，重新设计了软件功能，新的操作系统使人机界面极为丰富，操作使用更加方便。

针对双段母线多馈出柜多回路系统，回路管理采用了创新的模块分组管理方式，使用一个从机可以检测一套馈出柜上的2段独立母线的馈出回路，模块现场设置和使用极为方便。

2.特点

模块化标准工业控制器结构, 所有主机、从机、电源均导轨安装，安装维护简便；

全汉字显示介面，易操作，所有主要参数均可查阅；

ZJJ-101C主机自带32回路监测，可独立工作；ZJJ-101D从机带32回路，主机最多可外接251个从机，扩展至8064个回路。

直流平衡电阻检测法, 无母线干扰；

支路快速检测，所有从机同步检测，巡检时间短；

测量结果不受母线分布电容影响；

双段母线过、欠压单独设定，更适用于同时监测控制母线和动力母线；

可自动/手动巡检支路；

双段母线混合分组的馈出回路管理系统，可现场将任意检测回路定义至任一母线；

可自行配套及增减直流漏电流传感器，配置灵活方便；

双通讯接口全隔离，MODBUS/艾默生通信协议全兼容；

工业级工作温度范围。

3.功能

监测显示

双段母线电压值；

双段母线正负端对地电压值；

双段母线正负端对地电阻值；

所有支路号,绝缘电阻值；

报警项

母线绝缘报警；

支路接地报警；

母线过、欠压报警；

从机通信状态

母线巡检提示

4.工作原理

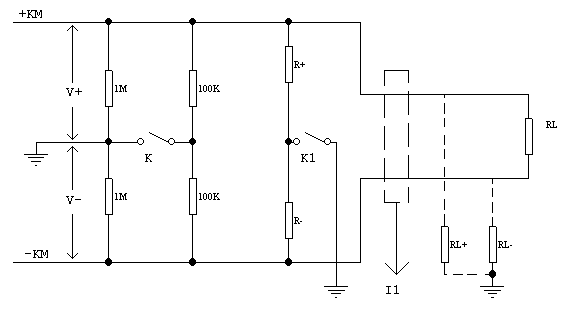

本装置采用直流平衡电阻探测法，原理见下图。正常状态下的平衡电阻是电压检测分压电阻，这时正、负母线对地电压V+和V-相等。当有接地电阻RL+、RL-存在时，只要V+和V-之差大于设定值，装置自动接入两个150K平衡电阻，这将矫正偏离的平衡电压，测量取得此时的V+’和V-’；根据V+、V-、V+’、V-’，即可求出正负母线的绝缘电阻RL+、RL-。这种检测方法不破坏母线对地的平衡状态，不影响母线的任何运行状态和性能，而且可以实现快速的测量。

当母线绝缘电阻小于设定值而报警后，装置延时后自动进入支路巡检状态。并同时进入支路显示界面。

支路检测原理：先检测电流传感器的零漂电流I，然后K1闭合接入阻值更小的平衡电阻R+、R-，只要RL+和RL-不相等，漏电流便有变化而得电流值I’，两者之差与实际漏电流成正比。根据平衡电压的变化值，检测出每个回路的漏电流值，可求出支路绝缘电阻RL+，RL-。这种原理可以避免漏电流传感器零漂的影响。

检测控制策略上采用累进积分式判定法，即当母线对地电压失衡后，对母线和支路的检测只进行一次，只有当接地状况进一步变化，或者恢复，引起电压继续变化时，才唤起第二次检测，以避免频繁接入电阻，影响母线运行。

当母线接地从故障中恢复后，装置会自动运行一次支路巡检，用以恢复故障报警的支路。

由于拥有完善详尽的运行策略，装置完全可以在无人干预下全自动运行。现场人员在母线维修的全过程中不必对其进行任何操作，同时自带显示界面可以为维修过程提供完善的数据参考。

5.技术参数表

6.系统结构

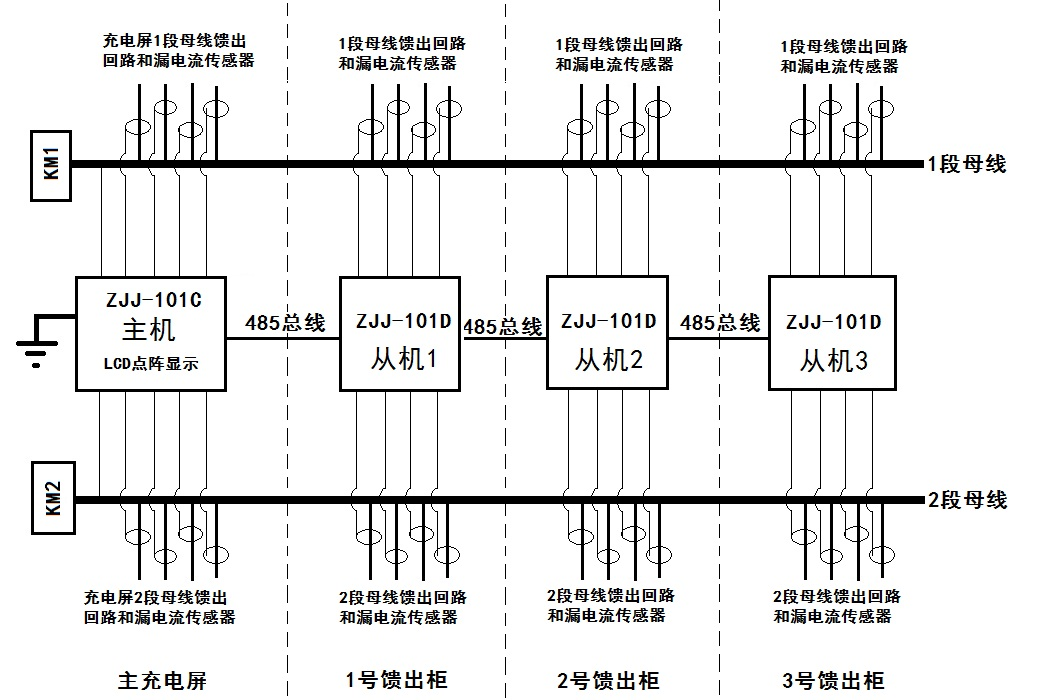

作为复杂检测系统，本装置使系统的总体结构设计趋于最简化。理解此结构有助于更好的了解如何布线和操作。结构图如下

主机本身自带点阵液晶显示和操作键盘，可以独立工作。从机不带显示单元，只带有工作状态指示灯。在上图显示了一个一只主机和3个从机组成的典型系统，由此可以衍生出其他组合：例如单主机系统，单母线系统，最多252个从机的巨系统等，都可在此基础上删减而成，系统连接完毕后，只需在主机上通过键盘设定即可。

主机上自带32个漏电流传感器输入回路，即可以检测32个馈出回路；每个从机上也带32回路。对于主机或者任意从机而言，可以在32个回路以内任意设置有效回路，在同一个模块上，可以指定某些回路用于1段母线，其余回路用于2段母线。但回路顺序必须连续。例如2号馈出柜有1段母线的8个馈出回路，2段母线的9个馈出回路，则设置此从机的1段母线有效顺序号为1-8，二段母线有效顺序号9-17,其余馈出回路将不被检测和显示。

母线的有效顺序号也可设置成“无”，此主机或从机将完全用于另一段母线的馈出回路检测。有完善和易于理解的设置界面完成这些设置功能。在支路数据显示时，设置无效的支路将被忽略。支路数据显示按照从机地址号分组，可以轻松地定位故障回路。

在主机上错误的馈出回路软件设置可能导致漏检，但通常情况下不会导致严重的误报警。
