ZJJ-101C主从式直流系统接地监测装置操作说明

索引:ZJJ-101C,直流屏电源,直流系统,绝缘监测装置    发布日期:2021-09-15

一.操作面板说明

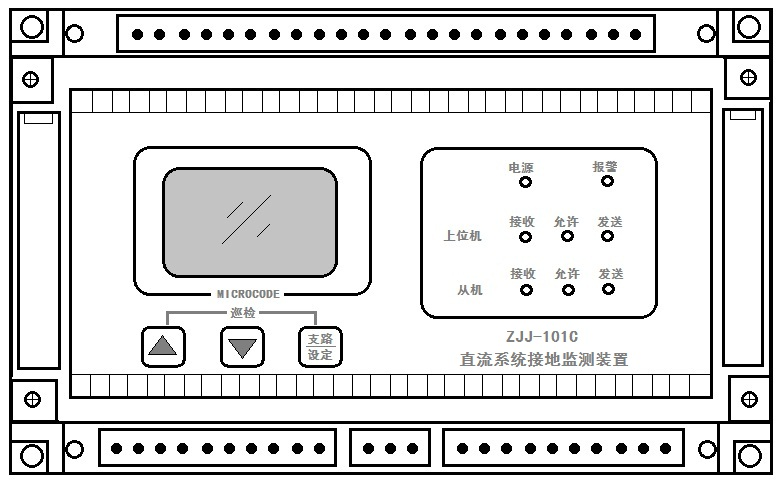

1.主机面板,如下图

主机上有LCD显示屏和3个按键,以及8个指示灯。
LCD是微型高精度点阵宽温液晶,蓝色背光。
按键分别是“上”“下”“支路/设定”,相应功能在操作说明中详解。
上电则电源指示绿灯亮。任何异常参数如果被设定允许报警,报警指示红灯亮。如果蜂鸣器被设置打开,同时发出断续讯响信号。报警继电器触点闭合。
6个绿色通信状态指示灯用于监测上位机和从机2个通信口的状态。这些指示灯接于硬件级别,不受本机CPU控制。当本机接收串口数据时,接收指示灯闪烁;当本机CPU发送数据时,允许和发送指示灯闪亮。接线错误也可能导致接收指示灯常亮,这样便于掌握通信口的接线和查找故障。
面板上标示出接线端子号,端子接线定义见后面章节。
2.从机面板,没有按键和显示,如下图:

面板上只有3个指示灯,分别表示工作状态、通信的接收、发送指示,都是绿灯。
主机在每个循环依次寻呼所有从机,确定从机的工作状态,这时接收指示灯闪烁。被选中的从机依次启动发送数据,相应发送指示灯闪烁。在主机屏幕上给出故障从机号的提示。也可以在“从机状态”界面读出所有从机的通信状态,参见工程附件文档。
状态指示灯有3种闪烁频率:最慢、中速、高速。
最慢的闪烁表示所有外接传感器正常,并且本身工作者正常;也对应所有端子没有外接传器的情况
中速闪烁表示有外接传感器的零漂电流超差,大于1mA;由于系统可以自校准,这未必代表传感器故障,只是一种提示,有可能是由未精调或者现场的磁场影响所致。
可以在主机的“支路测试”界面监测并读出所有传感器的零漂电流,参见工程附件文档。
当从机收到主机的巡检指令,开始检测所接传感器的偏移电流时,状态指示灯高速闪烁,并只维持10秒左右。
地址标记栏用于标记出厂时的从机地址,从1开始递增。左边的2进制标记栏给出从机内部拨码开关的相应位置,用于参照。用户也可以自行改变拨码设置。卸掉从机上罩,从左到右按从高位到低位的顺序读出或改变拨码盘。
同一系统的任何2个从机的地址不能相同,否则将产生通信冲突,产生检测错误。
面板直接标示出端子号和接线定义,也可以参照后面章节的详解。
二.操作说明
本机有“上”、“下”“设定/支路”3个按键,所有功能和设置均可通过此3个按键完成。
按键功能分常态监测和设置两部分,以下分别描述:
1.常态主监测界面

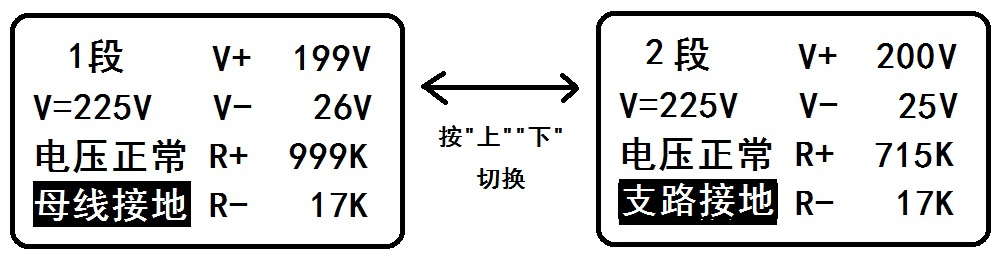

按“上”“下”按键在1段/2段主参数显示之间切换。如下图

按“设定/支路”按键在支路电阻数据界面和主监测界面之间切换,支路电阻数据每页显示某模块的16个支路,屏幕最左边有模块地址号的提示码。这个界面如果无键操作,将自动在2分钟后返回主监测界面。

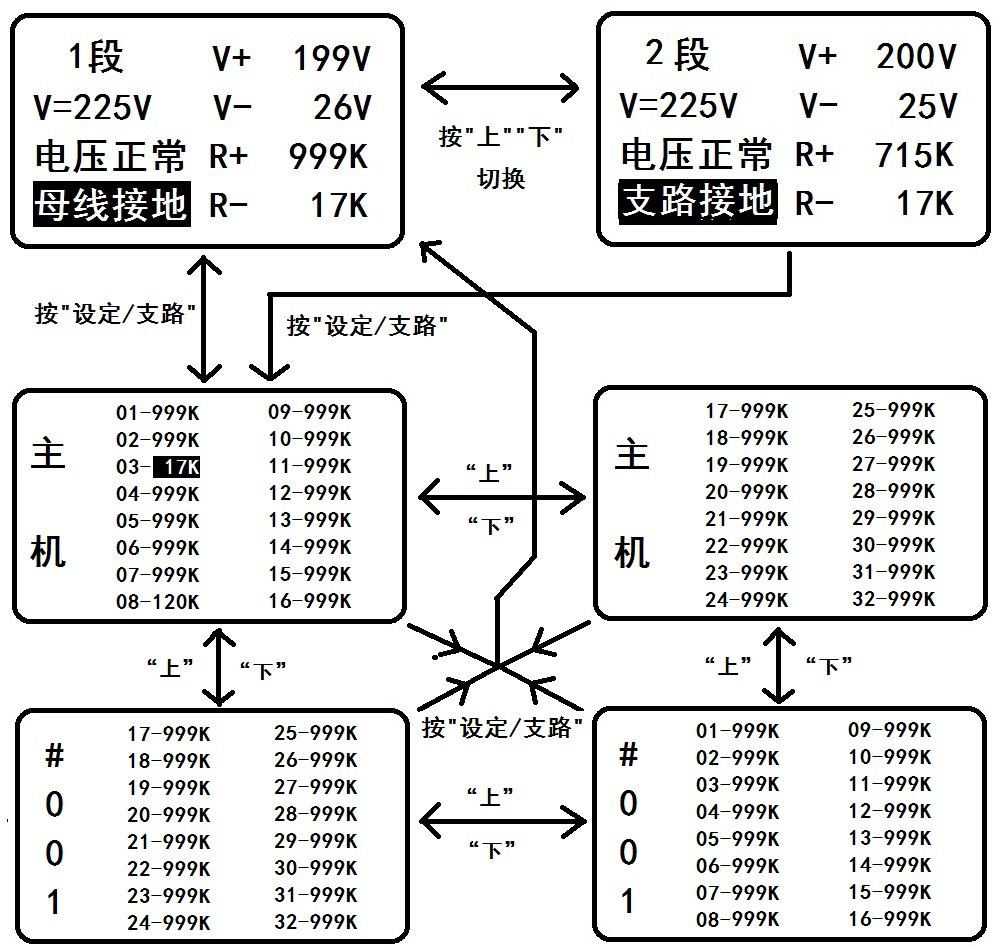

下图是一个有1个从机的系统的例子

进入显示支路电阻界面后,按“上”“下”顺序显示主机和各个从机的支路电阻。
在任何情况下,再次按“设定/支路”,返回主监控界面。
在多从机时,可以按住“上”“下”键,来加速翻页。
超过报警设定值的参数被反黑显示,以明确提示。

2.设定界面

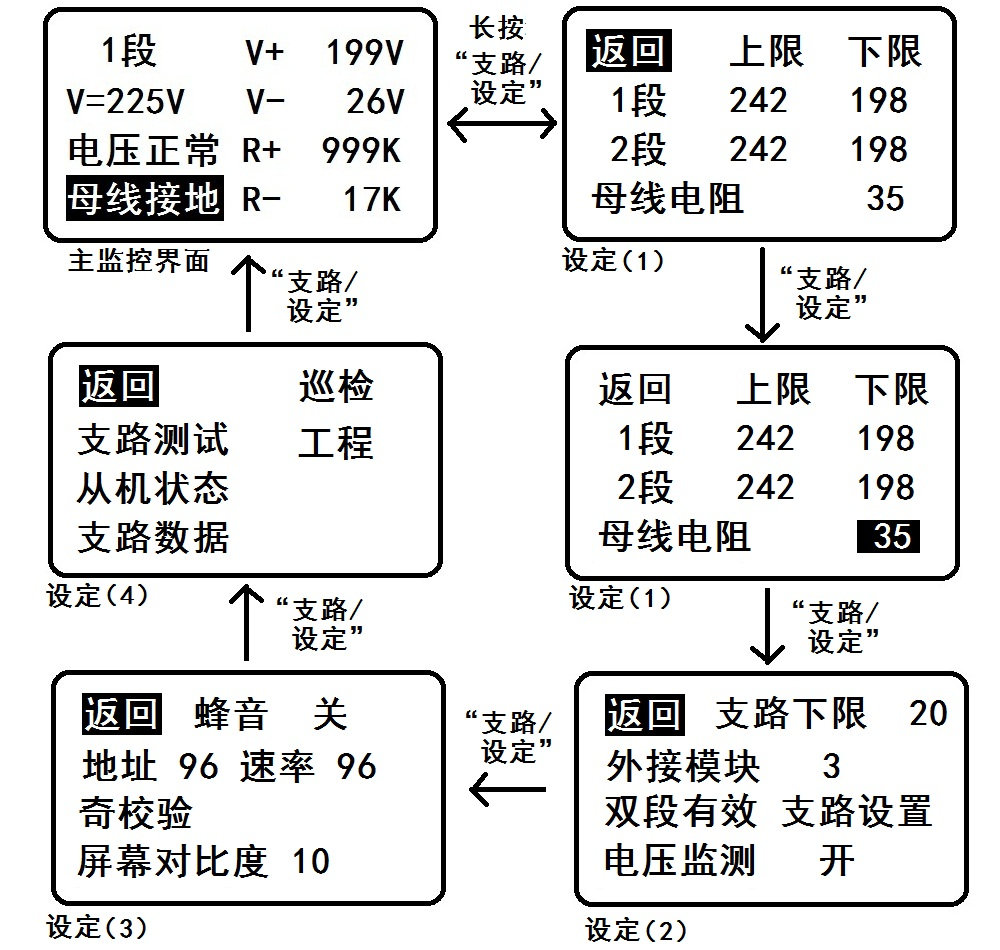

如下图示操作界面,长按“设定/支路”键,可进入参数设定界面;在任何设定界面,长按“设定/支路”键,将会返回主监测界面。
如果2分钟内无操作,设定界面也会自动返回主监测界面。
进入设定(1)界面后,接着按“支路/设定”按键,注意不是长按,只需点击,即可切换激活的设定项,激活的设定项被反黑显示。本页全部选项切换完毕后,会自动翻页进入下一个设定界面,并依次循环。
按“上”“下”可改变激活项的设定值。长按“上”“下”可以加速数值的变化。
如果选中相应的功能或者进入下一级菜单,也用“上”或“下”键来执行。

有关设定界面和选项的解释:
设定(1)界面:
双段母线的过欠压值是分别单独设定的,这样不仅适用于双控制母线隔离的系统,也适用于分别监测控制母线和动力母线的单母线系统,而且可以对控制母线和动力母线的馈出回路分别单独检测和计算,精度更高。
依显示的对应关系分别可设定1段和2段的过、欠压数值。
母线电阻是母线接地的报警阈值,单位千欧。系统在监测到母线对低电压失衡后,自动检测母线接地电阻。如果接地电阻没有变化,那么检测只进行一次。
监测到的接地电阻小于此设定值后,报警将在延时后发出,延时时间可在工程菜单里设定。出厂默认延时时间在1分钟左右。这个用来区分偶发的瞬间接地,避免误报。
设定(2)界面:
“支路下限”单位也是千欧。当检测到母线电阻低于设定的报警母线电阻值,并且延时、报警后,再延时设定的时间,才进入支路巡检。即使针对最多的支路数量,由于全部模块进行并行工作,检测时间也不多于1分钟。
如果检测到任一支路的接地电阻值小于此支路设定值,系统立刻报警。
支路和母线报警值分别单独设定,可以避免误报并提高监测的敏感度,并避免频繁检测对母线运行的影响。
“外接模块”设定用于确定外接从机的数量。主机从地址1开始循环扫描各个从机,外接模块的设定决定了扫描从机的总数。

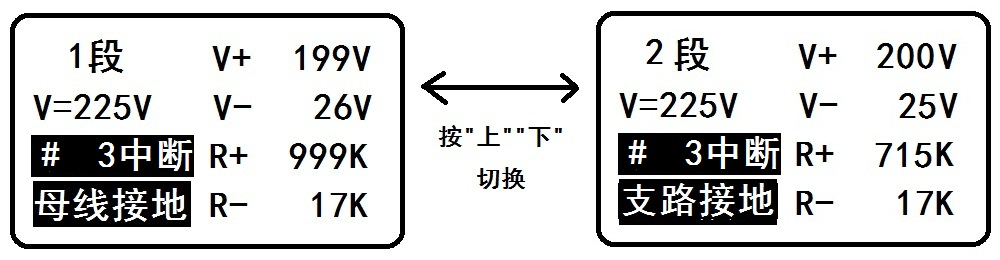

如果从机的通信连接断开或者掉电等,会导致从机无应答,主监控界面会反黑显示故障的从机地址号,提示操作人员检修,但不会启动报警。多个从机的故障则循环显示,直至故障恢复,提示将自动消失。如下图,提示3号从机故障。

“双段有效”可在“双段有效”、“1段有效”、“二段有效”之间切换。这3个设置分别对应3种母线的巡检方式。可以单独设定1段和2段有效,使用灵活性很强。

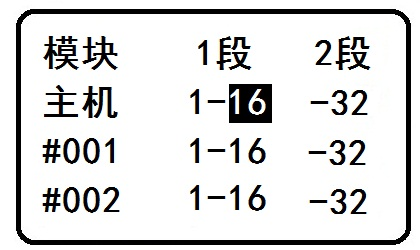

“支路设置”具有下一级菜单,是个表格式菜单,可以查看和定义所有从机的有效支路数量和1、2段支路的分配。如下图:

在这个界面,按“支路/设定”键可以向下切换翻阅并反黑各个设定值,每页显示3个从机模块的支路号设定。例如在这个图示例子中,主机和从机都是在1段分配1-16号支路漏电传感器,2段分配剩下的17-32号传感器。
按住“支路/设定”按键,可以反向切换选择设定项。
按“上”“下”按键,改变设定值。
按住“上”“下”按键,返回主监控界面。
1分钟内无键操作,自动返回主监控界面。
可以任意设置主机和所有251个从机模块的支路分配,但只有在“外接模块”中,设置有效的模块才会在支路巡检中有效。同时,如果只设置了1段母线有效,那么所有的2段支路设置也不会起作用;同理,当设置2段母线有效时,被设置的1段支路也不会被检测。
“电压监测”可选择开或关,关闭电压监测,系统将不会发出任何被测电压的过欠压报警,也即电压监测功能失效。但屏幕上仍然反黑显示母线过压或欠压,只是报警灯和蜂鸣器,以及输出继电器,都不会因电压异常而动作。
设定(3)界面:
“蜂音”开关出厂默认关闭,打开后,报警时发出断续急促类似莫尔斯码的蜂音。
地址、速率定义了主机的外接上位机串口。默认96,即60H,速率9600。奇、偶、无检验对应不同的上位机设定。还可设成“华为兼容”,用以兼容其它厂家的主机RTU。
“屏幕对比度”分20级可调,直接按“上”“下”键改变设定值的同时即可观察对比度效果。一般用出厂设定值10即可应付大多数温度状况。
设定(4)界面:
“巡检”选中后,按“上”“下”可进入支路巡检过程,这与同时按下“上”“支路/设定”键效果是一样,即手动巡检。巡检完毕停留于支路电阻界面,如长时间无操作,再自动返回主监测界面。
这个界面的余下选项都是用于工程设定和系统工作状态和参数的监视,对通常用户意义不大。可以参见后附的工程师手册,有对全部参数意义的解释。
3.巡检
同时按“上”、“设定/支路”按键可在稍作延时后,巡检并显示所有支路电阻。

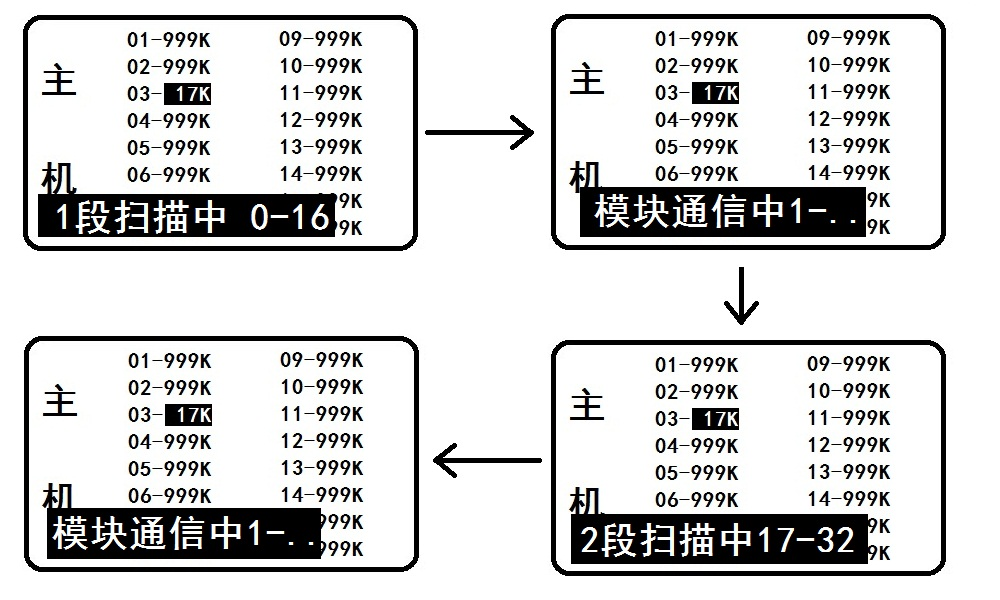

巡检过程有系统的动作提示,这是个全自动的过程,具有极好的鲁棒性。如下图:

巡检结束后,叠加在显示界面上的提示会自动消失。

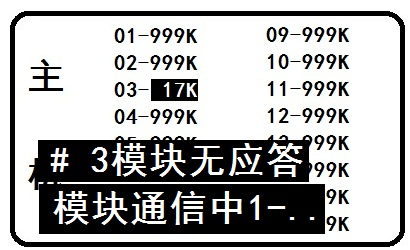

如果在巡检的通信过程中有从机发生无应答故障,会有相应的提示,如下图:

上图提示3号模块巡检中通信故障。故障模块的全部支路电阻将自动被当作999K,也就是忽略其检测结果,以免引起误报警。
由于采用了多线程的软件控制技术,支路巡检过程中也可以进行其它的键盘操作、设定等,但巡检的提示将一直存在,直至巡检结束自动消失。


三.机械特性
主机外壳尺寸:长X宽X高 =155X112X60mm 标准35MM导轨安装,最短安装导轨长度:150MM
从机外壳尺寸:长X宽X高 =145X95X40mm 标准35MM导轨安装,最短安装导轨长度:140MM

四.接线说明

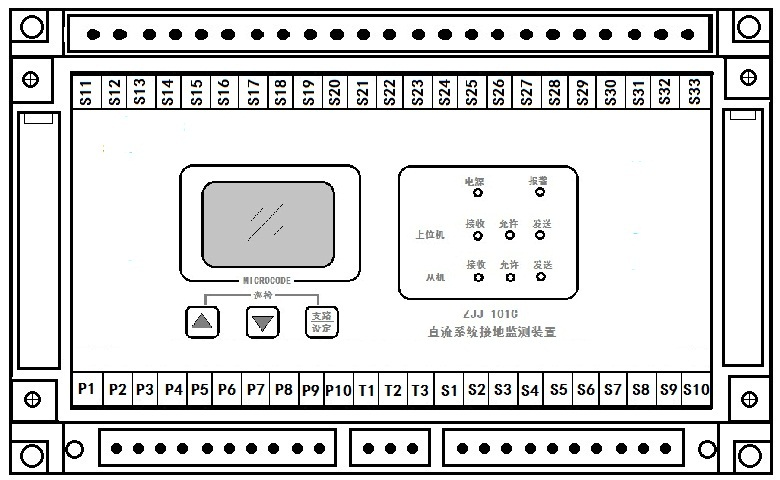

1.主机的接线端子图和定义

端子号
名    称
功          能
     P1
  KM1+   1段+KM
1段母线正极输入,也是设备的正电源输入。
110-220V
    P2
  KM2+   2段+KM
2段母线正极输入
    P3,P4
GROUND  大地
接地线,应接至柜体或大地,亦为整机共地端。
     P5
   KM2-    2段-KM
         2段母线负极输入
     P6
   KM1-   1段-KM
  1段母线负极输入,也是设备的负电源输入。
    P7,P8
     报警触点
   报警输出干触点,有报警时接通,容量DC220V/0.2A
    P9,P10
  从机RS485通信接口
   P9:A正端  P10:B负端

   T1,T2,T3

上位机RS485通信接口
   T1:A正端   T2:B负端    T3:屏蔽地,可不用。
    此接口与内部电气隔离。
   S1-S32
  漏电流传感器输入端
 接漏电流传感器的输出端M,应按照回路顺序号接入。

     S33

 漏电流传感器公共端
电流传感器的共地端,所有传感器的地端必须接到      此端子,也与外接电源模块GND端相接。

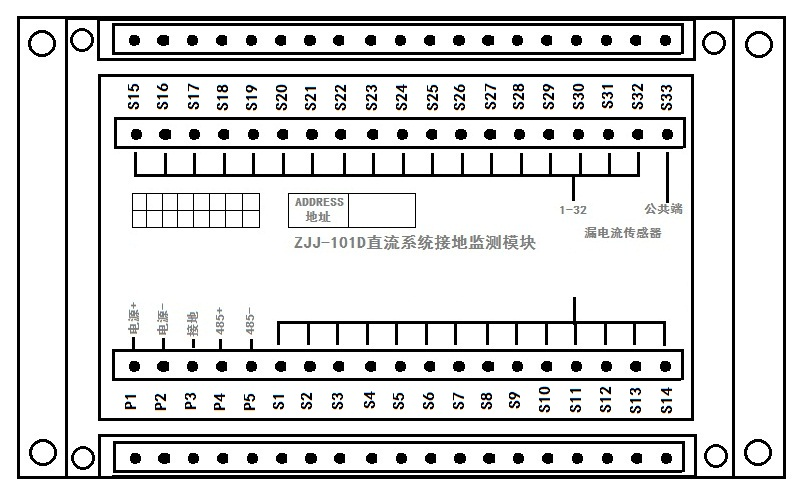

2.从机的接线端子图和定义

端子号
名    称
功          能
     P1 P2
     电源
 虽然标注了正负极,但实际有整流桥可以借交流电
  在110-220V全范围工作。
    P3
  GROUND  接地
 接地线,应接至柜体或大地,亦为整机共地端。
 也可与主机P3,P4 GROUND 连接。
    P4,P5
RS485通信接口
 P4:A正端  P5:B负端,与主机的P9,P10对应连接
   S1-S32
  漏电流传感器输入端
 接漏电流传感器的输出端M,应按照回路顺序号接入。

     S33

 漏电流传感器公共端
电流传感器的共地端,所有传感器的地端必须接到      此端子,也与外接电源模块GND端相接。
