本系统使用直流漏电流传感器，默认变比10mA/5V,按主回路线径要求决定穿孔直径。正负母线同时穿过电流传感器，母线的穿向按传感器外壳标示，箭头所指应为负载方向，也即正向的漏电流使传感器输出为正，穿向装反会导致无法系统检出此漏电阻。

按此规格可选择任何厂商的漏电流传感器，选择其它的变比则需要订货前声明。本公司也提供相应的配套。

必须使用外附电源变换器为电流传感器供电，主机和从机本身无法提供传感器的电源。本公司提供相应的电源变换器，也可自行配套此传感器的电源。

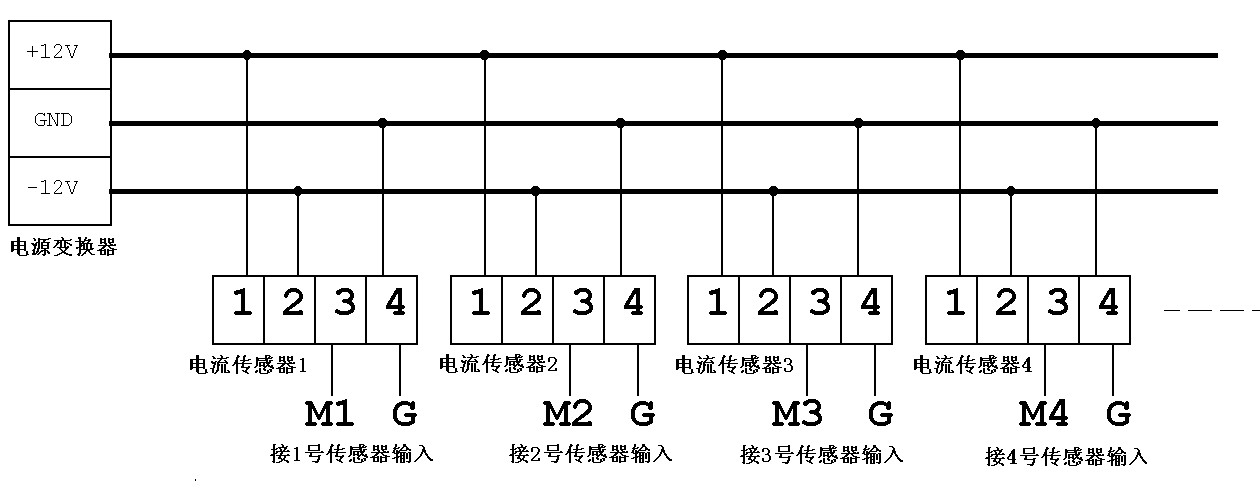

一般情况下，传感器供电电压是±12V。电源变换器-电流传感器-主机接线如下图：

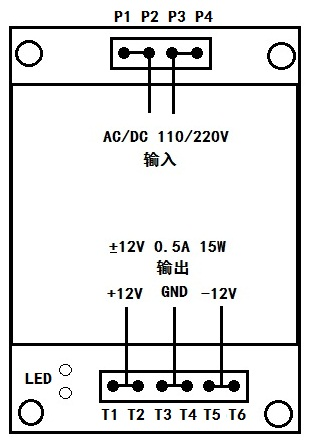

本公司提供的电源变换器如下图示，标准导轨安装，全金属屏蔽外壳。

外形尺寸：120X73X40mm，最短安装导轨长度：70mm。

电源输入范围：AC/DC110/220V/265V

输出负载能力：±12V 0.5A 15W



一般厂商的漏电流传感器电流消耗约10mA，一般情况下最少可满足40个传感器的电流需要，每个主机和从机的最大传感器数量是32，因此可每个配套安装一个电源变换器。

如果自行配套的漏电流传感器，请参阅其静态电流决定电源变换器的数量。



有关工程选项的说明

工程显示用于对系统工作状况的监视和设定，了解这些内容有助于分析异常的系统状态。

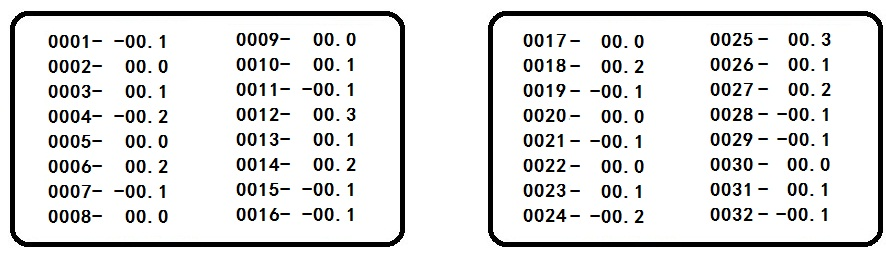

下图示例2个支路测试界面,分别表示主机的所有漏电流传感器数值。



按“上”“下”键翻页，每页显示16个支路漏电流传感器的数值。

按住“上”“下”键，则一次可以翻过10页，即加速翻页。

按“支路/设定”键返回主监测界面。

这个界面不会自动返回，调试结束必须通过按键返回主监测界面。

在这个状态下，主机持续扫描自身和设定有效的从机的所有支路传感器数值，并在屏幕上显示。在通常情况下，这是所有传感器的实时静态零漂数值。可以对每一路传感器人为制造接地电流，用以观察传感器以及本系统电路是否正常。

电流的单位是mA，传感器按照从主机1-32号回路，1号从机33-64号回路，2号从机65-96号回路统一编址。

能观察到所有传感器，直到8064号传感器的数值，但只有被设定有效的从机的数值才被扫描。如果某从机通信中断，或未被设定有效，则其所有传感器数值被初始化为0。

某个传感器的零漂过大，未必表示其工作失常，可能是由环境磁场或未被校准而引起。可以在此界面，通过改变其穿孔漏电流来观察其输出变化，确定其好坏。

这是一个内部参数设置界面，放置了一些重要的设置参数，包括一些预留参数。不建议修改出厂设置，除非有需要并且读过以下内容明确这些参数的定义。

界面图：



所有灰色标示的参数可以通过按“支路/设定”键依次反黑选择，然后用“上”“下”键改变数值或者进入功能。长按“支路/设定”或者选择“返回”可以返回主监测界面。

1分钟左右无键操作，会自动返回主监测界面。

理解这些参数必须明确系统的工作过程。

系统不断检测双段母线的对地电压，当此电压失衡后，延时并确认一段时间，投入平衡电阻，检测母线总接地电阻。从电压不平衡到投入电阻检测的延时时间由“失衡”系数确定。在目前的设计中，延时被固定为1个软件周期，这个参数被忽略。

如果检测到母线接地电阻小于设定阈值，延时一定时间，以确认接地后，系统才开始巡检支路。这个延时时间由“巡检”这个参数确定。

同上，如果检测到母线接地电阻小于设定阈值，相应的报警也要延时一段时间用以确认故障，这个延时时间在“接地”参数里设置。

巡检支路结束后，如果发现有支路的接地电阻小于支路报警阈值，系统将立刻报警。如果报警后，接地被检修并修复，平衡电压将进一步变化，或者母线对地电压恢复平衡。针对平衡电压的继续变化，系统视为接地阻值的变化，将启动另一次母线电阻-支路电阻的巡检过程；但如果母线对电压恢复平衡，系统将经过延时后自动启动一次支路巡检过程，将所有支路的接地阻值刷新。这个延时参数在“恢复”参数中被设置。

在目前的软件设计中，“恢复”参数被忽略，延时参数被固定为1。

“电压”参数用于确定从母线总电压超过或低于设定窗口值后，系统报警的延时时间。同时“电压监测”选项必须设置为“开”，否则不会报警。

“ERAM”是系统的扩展RAM，系统在具有ERAM时，最多能连接251个从机，否则只能连接12个从机。这个选项通常取决于订货的要求。如果系统主机板上没有ERAM，而连接了12个以上的从机，并设置了“ERAM”选项为“有”，则地址超过12的从机无法得到正确的监测结果。

所有的延时参数都是以软件的循环周期为单位，一般情况下约3秒钟。

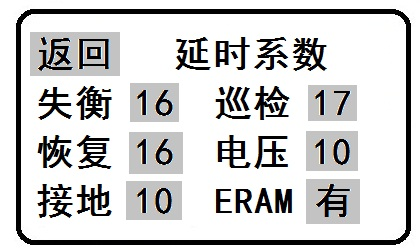

界面如下图示：

每个页面显示16个从机的通信状态。0000号代表主机自身的支路检测模块，以下0001-0251分别代表1-251号从机。AA代表此从机模块通信正常，并在其后跟以对号；其他数值都表示通信异常，并用问号跟随。图示表示只有1号从机模块通信正常。

用“上”“下”键翻页，按“支路/设定”返回。

这个界面在1分钟无操作后返回。

在支路数据界面可以查看得出所有支路电阻数据的计算依据，也可用于查看系统巡检的数据结果。

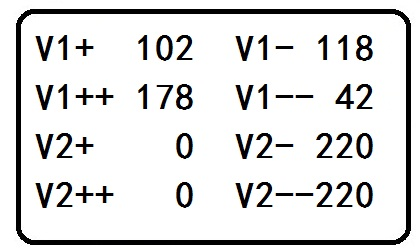

如下图示，第一个界面显示所有的电压数据。这些数据是用来计算支路电阻的共用数据。



V1+:1段正母线静态对地电压；  V1-:1段负母线静态对地电压

V1++:1段正母线对地偏移电压  V1--:1段负母线对地偏移电压

V2+:2段正母线静态对地电压    V2-:2段负母线静态对地电压

V2++:2段正母线对地偏移电压  V2--:2段负母线对地偏移电压

在此界面按“上”“下”键翻页，可以浏览所有支路数据。按“支路/设定”键返回主监测界面。按住“上”“下”键则一次可以翻过20页数据。

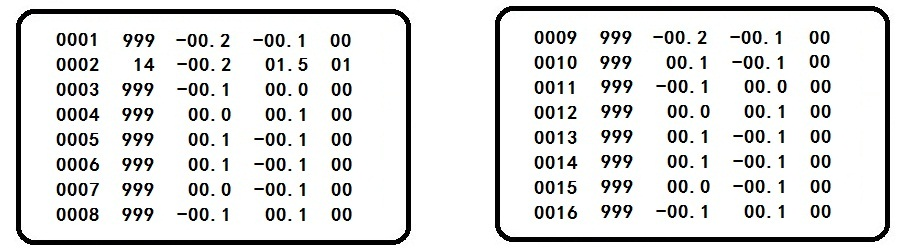

支路数据如下图：



每页显示8个支路数据。所有支路从主机开始，再按从机的地址号统一编址。以第一行数据举例：0001代表主机上第一个支路，999是此支路的接地电阻值，-00.2是此传感器的静态漏电流数据，-00.1是此传感器的偏移电流数据，最后的00是此支路的故障标志，00表示无接地报警，第二行的01代表此支路的阻值已经超出阈值而报警。

可以查看所有支路的数据，支路数和母线的设定情况不会影响显示。

此界面在1分钟无操作后自动返回直流屏主监测界面。
