ZJJ-101C绝缘监测仪MODBUS协议
索引：ZJJ-101C,直流屏监控,绝缘监测仪,MODBUS协议 发布日期：2021-09-26
ZJJ-101B采用ModBus RTU通讯协议。
1.通讯传送方式：
通讯传送分为独立的信息头，和发送的编码数据。ZJJ-101B通讯传送方式定义与MODBUS RTU通讯规约相兼容：
字节结构：
|
编 码
|
8位二进制
|
|
起始位
|
1位
|
|
数据位
|
8位
|
|
奇偶校验位
|
可设定：无、奇、偶
|
|
停止位
|
1位
|
帧结构：
初始结构 = ≥4字节的空闲时间
地址码 = 1 字节
功能码 = 1 字节
数据区 = N 字节
错误校检 = 2字节CRC码
结束结构 = ≥4字节的空闲时间
地址码：地址码为通讯传送的第一个字节。这个字节要求对应的从机接收由主机发送来的信息。每个从机都具有唯一的地址码，并且响应回送均以各自的地址码开始。主机发送的地址码表明将发送到的从机地址，而从机发送的地址码表明回送帧从何从机来。
功能码：通讯传送的第二个字节。ModBus通讯规约定义功能号为1到127。本仪表只利用其中的一个功能码（03H）。主机发送时，通过功能码告诉从机执行的动作。从机响应时，发送的功能码与从主机发送来的功能码一样，表明从机已响应主机要求的操作。
数据区：数据区是根据不同的功能码而不同。本机的数据区可以是实际数值、设置点、主机发送给从机或从机发送给主机的地址。
CRC码：二字节的错误检测码，对全帧数据进行CRC16校验，不包括校验码本身。
当任意代码错误时，本机无应答。
2．通讯规约：
当通讯命令发送至仪器时，符合相应地址码的设备接收通讯命令，并除去地址码，读取信息，如果没有出错，则执行相应的任务；然后把执行结果返送给发送者。返送的信息中包括地址码、执行动作的功能码、执行动作后结果的数据以及错误校验码。如果出错就不发送任何信息。
信息帧结构
|
地址码
|
功能码
|
数据区
|
错误校验码
|
|
8位
|
8位
|
N × 8位
|
16位
|
地址码：地址码是信息帧的第一字节(8位)，从0到250。这个字节表明由用户设置地址的从机将接收由主机发送来的信息。
从机地址码可任意设定，在设定页面可显示、修改。出厂初始60H（96）。
功能码：主机发送的功能码告诉从机执行什么任务。下表列出功能码的含义及操作。
|
代码
|
含义
|
操作
|
|
03
|
读取数据
|
读取当前寄存器内一个或多个二进制值
|
数据区：在主机的下发帧中，数据区由欲读取的寄存器地址、欲读取字节数量两部分组成。它们都是双字节HEX码，高位在先，低位在后。字节数量从下发的寄存器地址开始的数据字节数，包括这个起始的寄存器。
字节数为零则本机无响应。
从机的上传帧数据区由回应的字节数、数据组成。字节数表示其后所跟的字节长度，与下发的欲读取字节数相同，是2字节HEX码。
作为一般性建议，一次读取的字节数不要超过255字节，以免引起本机发送超长桢数据，导致系统运行长时间中断。
一次读取的字节数绝对不能超出4096（1000H），对于超出此字节长度的命令，本机不予应答。这是为了限制每数据帧的最大长度。
系统的RAM 地址范围从0100H-FFFFH共65k字节。当读取的地址超出此范围时，数据将返回00h。
报警状态寄存器
报警状态寄存器地址是01A8H，状态码位定义如下:
|
BIT7
|
BIT6
|
BIT5
|
BIT4
|
BIT3
|
BIT2
|
BIT1
|
BIT0
|
|
2ZJ
|
2MJ
|
2VH
|
2VL
|
1ZJ
|
1MJ
|
1VH
|
1VL
|
1VL: 1段母线电压欠压 1VH: 1段母线电压过压
1MJ: 1段母线接地 1ZJ: 1段有支路接地
2VL: 2段母线电压欠压 2VH: 2段母线电压过压
2MJ: 2段母线接地 2ZJ: 2段有支路接地
当故障存在时，对应的比特位变为0；无故障则为1。
寄存器地址解析：
母线数据：
所有双字节数据均高位在先，低位在后。BCD码均为双字节压缩BCD格式，同样高位在先，低位在后。例如34H,56H即表示十进制数3456，对应的HEX码0D80H。本机的所有数据均为正整数，电压单位伏，无小数位。电阻单位KΩ，无小数位。
母线对地静态电压即为屏幕显示的常态电压。
0160(HIGH), 0161(LOW) 1段正母线对地静态电压HEX码结果 V1+KM
0162(HIGH), 0163(LOW) 1段正母线对地静态电压BCD码结果
0164(HIGH), 0165(LOW) 1段负母线对地静态电压HEX码结果 V1-KM
0166(HIGH), 0167(LOW) 1段负母线对地静态电压BCD码结果
0168(HIGH), 0169(LOW) 2段正母线对地静态电压HEX码结果 V2+KM
016A(HIGH), 016B(LOW) 2段正母线对地静态电压BCD码结果
016C(HIGH), 016D(LOW) 2段负母线对地静态电压HEX码结果 V2-KM
016E(HIGH), 016F(LOW) 2段负母线对地静态电压BCD码结果
0170(HIGH), 0171(LOW) 1段正母线对地偏移电压HEX码结果 V1’+KM’
0172(HIGH), 0173(LOW) 1段正母线对地偏移电压BCD码结果
0174(HIGH), 0175(LOW) 1段负母线对地偏移电压HEX码结果 V1’–KM’
0176(HIGH), 0177(LOW) 1段负母线对地偏移电压BCD码结果
0178(HIGH), 0179(LOW) 2段正母线对地偏移电压HEX码结果 V2’+KM’
017A(HIGH), 017B(LOW) 2段正母线对地偏移电压BCD码结果
017C(HIGH), 017D(LOW) 2段负母线对地偏移电压HEX码结果 V2’-KM’
017E(HIGH), 017F(LOW) 2段负母线对地偏移电压BCD码结果
0180-0181 1段正母线对地绝缘电阻HEX 前高后低
0182-0183 1段正母线对地绝缘电阻BCD 前高后低
0184-0185 1段负母线对地绝缘电阻HEX 前高后低
0186-0187 1段负母线对地绝缘电阻BCD 前高后低
0188-0189 2段正母线对地绝缘电阻HEX 前高后低
018A-018B 2段正母线对地绝缘电阻BCD 前高后低
018C-018D 2段负母线对地绝缘电阻HEX 前高后低
018E-018F 2段负母线对地绝缘电阻BCD 前高后低
0198(HIGH), 0199(LOW) 1段母线电压HEX码 V1KM={(V1+KM)+(V1-KM)}
019A(HIGH), 019B(LOW) 1段母线电压BCD码
019C(HIGH), 019D(LOW) 2段母线电压HEX码 V2KM={(V2+KM)+(V2-KM)}
019E(HIGH), 019F(LOW) 2段母线电压BCD码
支路数据：
支路数据占用0400H以上地址,每8个字节表示一个回路，零漂电流和偏移电流对大部分用户没用实际用处，但仍然可以读出。所有模块回路统一编址，直至8064号回路。
0400 0401第1支路电阻HEX，
0402 0403零漂电流HEX 前高后低, 负数高位为1，范围-25.6-+25.5ma，
0404 0405偏移电流HEX 前高后低，
0406:支路绝缘故障标志，01H表示此支路电阻低于设定值而报警，00H正常无报警
0407: AAH，1号从机串口正常，其他值:从机无应答。 此字节只在每隔32个回路，即256（0100H）个字节的第一个回路有效,也即表示下一个模块通信状况的字节地址是0507H,即在每个模块的第一个回路设置标志，0407由于是主机自身所带支路，始终默认为正常。
0408 0409第2支路电阻HEX，
040A 040B零漂电流HEX 前高后低
040C 040D偏移电流HEX 前高后低，
040E:此支路绝缘故障标志，01H表示有报警，00H无报警
0410 0411第3支路电阻HEX，
0312 0313零漂电流HEX 前高后低,
0414 0415偏移电流HEX 前高后低，
0416:此支路绝缘故障标志，01H表示有报警，00H无报警
如此循环，直至FFF8开始的8064号支路
错误校验码：16位CRC码，校验式18005H。低位在先，高位再后。
以下例：从机地址60H。
读状态寄存器：
主机呼叫：
60H(地址), 03H (功能码), 01H(地址高位), A8H(地址低位，状态寄存器),00H(字节数高位),01H(字节数低位),XXH(校验码低位),XXH(校验码高位)
从机应答：
01H(地址),03H(功能码),00H(字节数高位),01H(字节数低位),FEH(报警状态码,1段母线欠压，其余正常),XXH(校验码低位),XXH(校验码高位)
读寄存器
主机呼叫：
60H(地址),03H(功能码),01H(电压寄存器地址高位),98H(电压寄存器地址低位),00H(字节数高位),08H(字节数低位,读出8个字节)，XXH（校验码低位）XXH（校验码高位）。
从机应答：
60H（地址）03H（功能码）00H，08H（共8字节）
00H,DDH,02H,21H(1段母线电压221V),00H,DAH,02H,18H(2段母线电压218V)
XXH，校验码低位
XXH，校验码高位

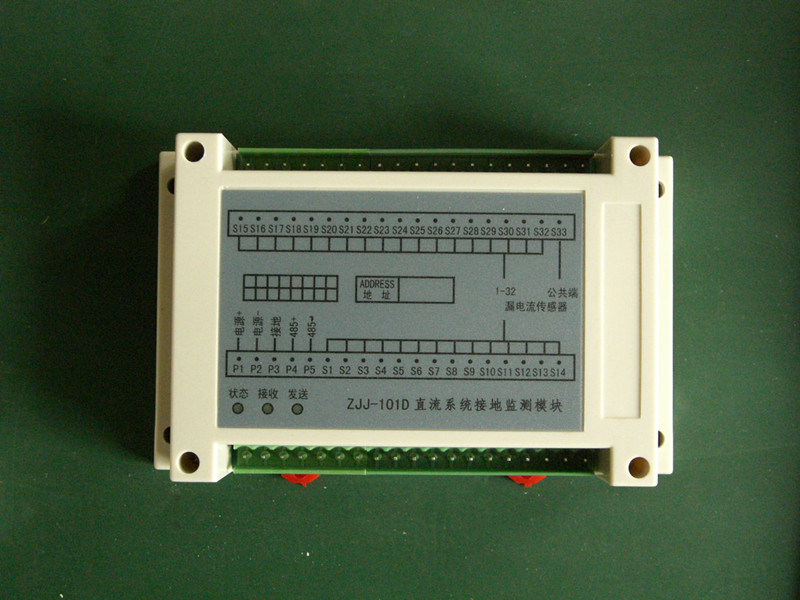

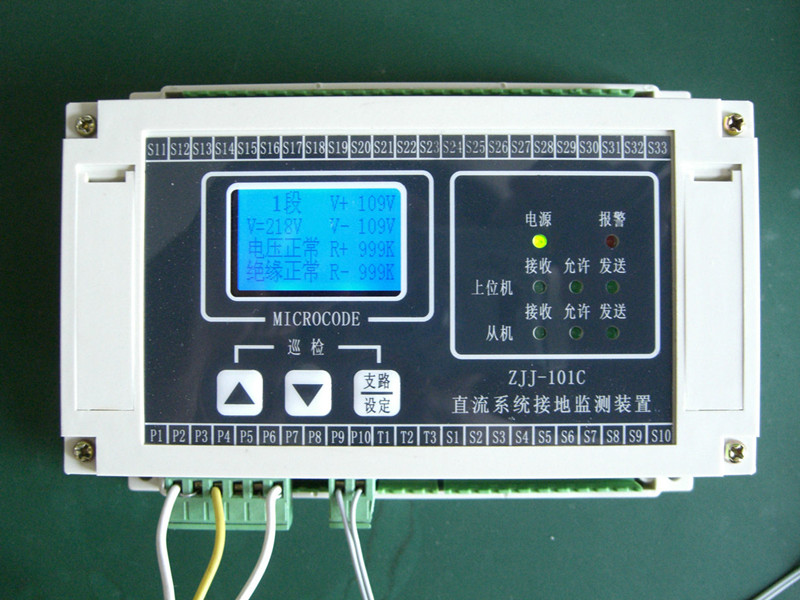

实物照片如下：
