PMU-S51直流触摸屏监控模块功能说明（一）
PMU-S51触摸屏监控模块采用Intel八位单片机，使用320×240点阵液晶作为显示窗口，全汉化显示，人机界面友好。
触摸屏监控模块操作说明（一）
主窗信息
显示系统状态（正常或故障）和直流参数，其显示画面如图2所示。在该界面中显示母线电压，电池组总电压，控母电压，控母电流，电池电流及当前电池充电状态。主窗信息中显示的各个电压、电流数据由直流监控单元采集。
当系统检测到当前设备出现异常时，则系统状态显示为“故障”，并不停地闪烁，同时配有声音告警。直接点击“故障”处可查询到当前故障信息。
若母线分段或配有两组电池，则主窗信息由两页分别显示两段母线上的直流参数或电池参数，可点触“下页”按扭查询相应参数。在主窗信息页的菜单栏点触相应菜单可分别进入“信息查询”、“系统设置”、“系统控制”窗口，点击“信息查询”进入信息查询界面。

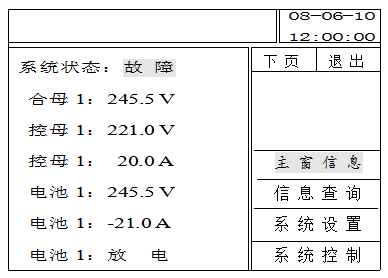

图1 主窗信息

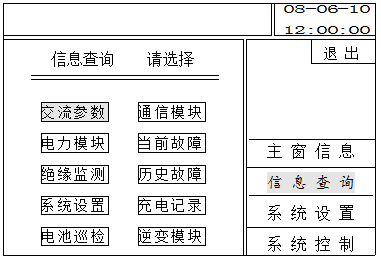

图2 信息查询
信息查询
在信息查询界面可以查询系统的工作参数和系统设置数据。包括交直流参数、模块参数、当前故障、历史故障、充电记录、系统设置参数、通信电源、逆变电源模、以及绝缘监测和电池巡检参数等。在主窗区显示出相应的信息查询选项，直接在相应的选项上点触即可查询到具体内容，点击“交流参数”进入交流信息查询界面。
交流参数包括交流一、二路输入三相电压、交流电流、两路接触器路状态（工作、备用）以及环境温度。其中，交流电压、交流电流、交流接触器工作状态是由交流监控单元采集的数据。

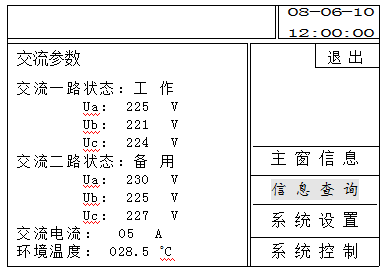

图3 交流参数
当系统配制有绝缘监测时，在“信息查询”中点击“绝缘监测”菜单，可进行详细的绝缘参数查询。绝缘监测如图5所示，显示合母、控母对地电压和故障支路的接地电阻值。电阻值为正表示正接地，为负表示负接地。最多可显示7条支路故障。如果绝缘监测母线段数设为0，则不能进入该页面，若设为1，则“下页”按钮无效。

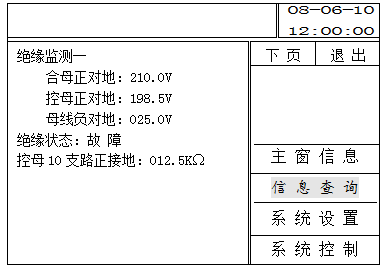

图4 绝缘监测
电力模块界面
如图6所示，可显示系统的电力整流模块相关的参数，如输出电压、电流及开关机状态。

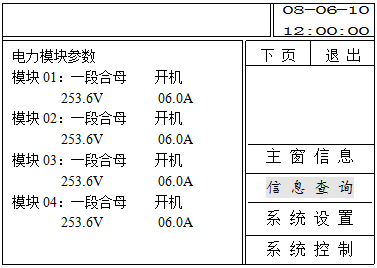

图5 电力模块
当前故障显示系统当前所存在的故障信息，最多可同时显示255条，可详细记录故障内容及故障发生的时间。
历史故障显示的是以前发生过且现在已经排除掉了的故障信息，系统可最多记录最近的100条故障记录，每条信息都记录故障发生时间及结束时间。
充电记录保存最近24条电池充电状态转换信息，可方便的查询到电池的运行过程。
系统设置参数和系统控制参数与系统设置、系统控制内容一样，但只供查询，不可改变各参数的内容。
系统设置
完成系统自动管理所必须的参数设定，是系统自动管理的基础，非法更改可能造成严重损害，因此必需进行操作权限管理，即输入正确密码方可进行设置，密码输入页面显示如图6，正确输入五位密码后自动进入图7系统设置页。产品出厂设定密码为“12345”，用户在系统设置中更改密码时，必须为5位。系统设置页如图7所示，主窗区设有各设置项目的选择按钮，直接点触，进入相应设置操作。
如客户已修改系统设置密码并遗忘时，可用系统万能密码20110进入。
当系统所有的参数需要恢复为出厂默认参数时，输入16888既可。
注意：
输入初始化密码16888后，监控模块所有设置恢复为出厂缺省数据，需要根据系统配置重新设置参数。

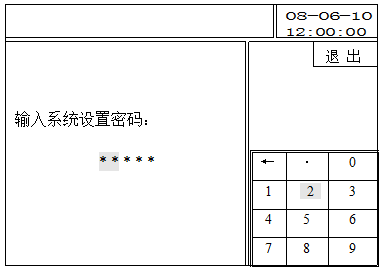

图6 密码输入

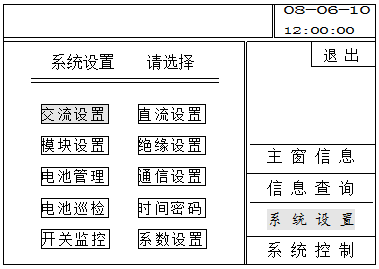

图7 系统设置
