PMU-S51触摸屏监控模块采用Intel八位单片机，使用320×240点阵液晶作为显示窗口，全汉化显示，人机界面友好。

触摸屏监控模块操作说明（二）

交流设置

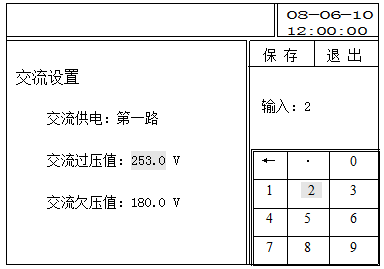

如图1 所示，可设置交流供电是第一路供电、第二路供电还是两路同时供电，以及交流过压值和交流欠压值。设置交流供电方式时，先点触主窗区的“第一路”，此时这三个字会变为反颜色显示，若再次点触，将变为“第二路”，下次点触变为“双路”，直到您想要设置的参数为止。设置交流过压值时，先点触过压值后面的参数“253.0”，使其被选中，然后在数字键盘中输入欲设定的参数值，您所输入的数据将会在附加栏中显示出来，直到输入一个完整的数据后，自动将您所输入的数据覆盖主窗区的相应参数。
设置好以后，可点触“保存”按钮来保存您所设置的数据，或点触“退出”不保存退出“交流设置”，此时交流设置参数将恢复以前的数值。

图1 交流设置

直流设置

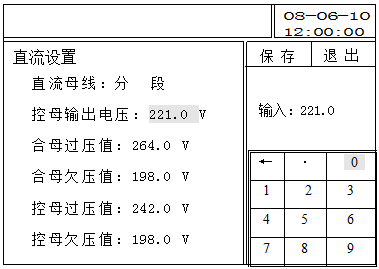

如图2所示，可设置直流母线分段或不分段、控母输出电压、合母过压值、合母欠压值、控母过压值、控母欠压值。具体设置方法与“交流设置”相同。

图2 直流设置

模块设置

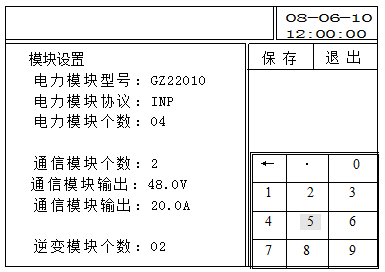

如图3所示，可设置系统配置的电力整流模块、通信模块DC/DC、逆变模块INV。
可设置电力整流模块数量、型号及通讯协议，通信协议有INP协议及MODBUS两种协议，如配模块型号后辍为-9型整流模块，则采用MODBUS协议，其他模块型号后辍为-3、-5、-6、-8采用INP协议，电力模块最多可配置16个；

可设置通信模块DC/DC的数量，及通信模块的输出电压，单模块输出电流信息，通信模块最多可配置4个；
可设置逆变模块INV的数量，最多可配置4个；

图3  模块设置

电池管理

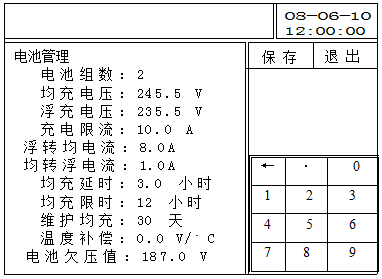

如图4所示，可设置电池组数（最多2组）、均充电压、浮充电压、充电限流值、转换电流、均充延时、均充限时、维护均充时间、温度补偿系数、电池欠压值。
“充电限流”值是电池充电时的恒流值，此参数的设定要根据使用的电池容量及特性来设置。
“浮转均电流”是电池浮充转均充的判据之一，当电池电流持续1分钟达到此转换电流点时，系统转为均充。
“均转浮电流”是电池均充转浮充的判据之一，当电池均充电流下降到转换电流点时，再经过“均充延时”时间，则自动转为浮充充电。

图4  电池管理

电池巡检

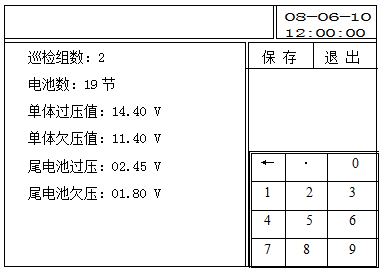

如图5所示，可设置巡检组数、电池节数、单体电池过、欠压值、及尾电池过欠压值，程序默认为最后一节电池为尾电池，如无尾电池，则将尾电池过欠压报警值设为与单体过欠压报警值相一致。

图5 电池巡检

绝缘监测

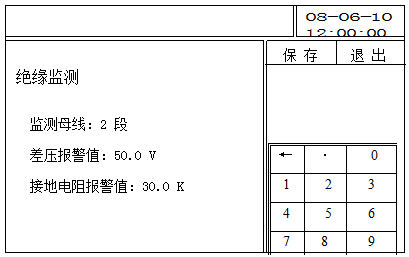

如图6设置监测母线段数、差压报警值、接地电阻报警值。

图6 绝缘监测

通信设置

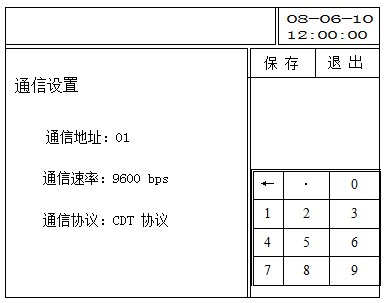

如图7所示，可设置系统的通信地址、通信波特率和通信协议，波特率的设置方法是先选中“通信速率”，即点触“1200”，再次点触该位置，将变为“2400”、“4800”、“9600”，直至需要设置的速率值为止，然后按“保存”。通信协议可选择RTU协议、MODBUS协议、IEC协议或CDT规约。

图7 通信设置

开关监控

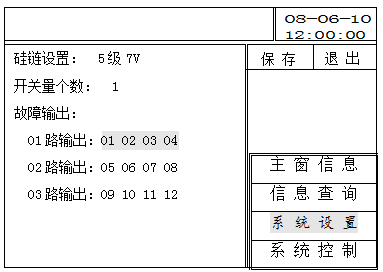

如图8所示，可设置开关量监控个数，硅链的级数及每级的压降值（5级4V、5级7V、7级3V、7级5V、或无）、定义各路故障输出的具体故障类型。

图8 硅链设置

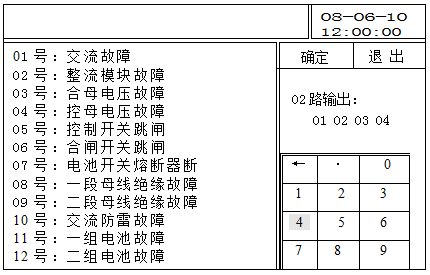

各类故障的编号定义如图9所示。只要输入相应故障编号，按确定键即可。
若硅链设置为非“无”时，则04、05、06路输出无效（自动隐藏）。

图9  故障输出设置

时间密码的设置如图10所示，可设置系统设置密码、系统控制密码和日期、时间。

图10  密码时间设置lffl

系数设置

如图11系数设置中可设置电池电流测量传感器、控母电流测量传感器、及三个扩展测量用传感器的转换量程。此参数关系到电流测量及扩展测量的准确性。如当系统使用的电池电流传感器为200A/5V规格时，则将电池系数设为200即可。
在系数设置页中可调整液晶显示屏的亮度，若按下“保存”键，则在下次系统上电时，将按照保存的亮度显示出来.

图11  系数设置

系统控制

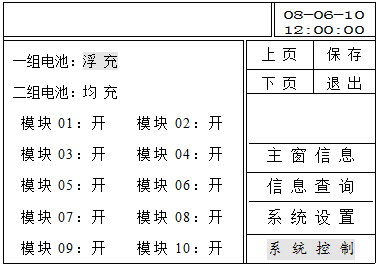

如图12可控制电池的充电方式（均充、浮充）和模块的开、关机。按下保存后，控制生效。

图12系统控制

系统设置参数的数据格式及设置范围
为确保系统安全，在设置系统参数时，系统自动对所改变参数的数据格式及数据范围值进行检查，如果输入的参数不在规定的范围内或数据格式不对时，系统会提示设置有误并不能保存，并会将光标停在有问题的设置数据位置。
