风冷模块GF22020-6/-8系列技术指标
一、风冷模块GF22020-6/-8系列技术指标
模块GF22020-6/-8系列模块技术指标如表1所示:
表1 GF22020-6/-8系列模块技术指标表
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
二、风冷模块GF22020-6/-8系列外形结构与接口
1、外形结构

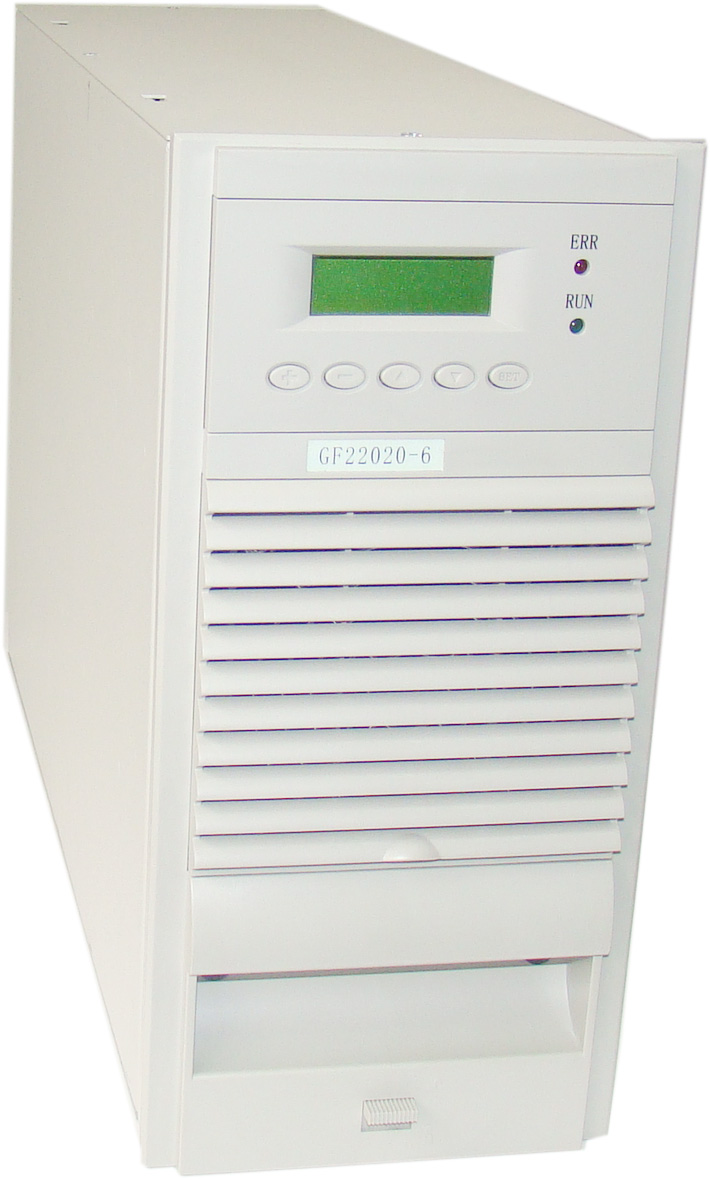

图1 GF22020-6/-8系列模块外形图
图2 GF22020-6/-8系列模块前后视图
2、输入输出的接口
GF22020-6/-8系列模块的输入、输出的各种信号都要通过其后面的航空插座连接，如图3所示，各脚的定义如表2示:
图3 航空组件定义图
表2 GF22020-6/-8系列模块插座定义表
|
注意:
1、为了保障安全，请确保将交流输入中的保护地PE端与大地正确连接；
2、为了保障系统的可靠性，每个模块的三相交流输入必须单独配置进线空开。
三、风冷模块GF22020-6/-8系列操作说明
GF22020-6/-8系列模块操作同GZ22010-6/-8系列模块，只是模块输出限流值不一样，具体操作参见GZ22010-6/-8系列模块操作说明
四、风冷模块GF22020-6/-8系列选型及配置
用户使用GF22020系列模块时，可以采用我司提供的托架；亦可由我司提供相应配件，由用户组装。
1、模块散热设计
模块采用强迫风冷散热方式，因此在设计电力电源系统时，需要进行模块的散热风道设计。即在安排模块位置时，应该保证模块前后散热风道的畅通，模块前端必须保留15～20cm 进风口。模块后方尽量少安装温度敏感部件，设计时应避免将直流采样盒、霍尔传感器、配电监控盒等部件安置在模块风道附近。
注意:
设计机柜时，请考虑模块散热进风风道设计。
2、模块电源配电设计
为了方便充电模块的单个维护，模块交流输入进线处应分别设置单独的空气开关。模块不应直接连接到系统交流母线上，推荐空开额定容量为20A。
3、安装托架
GF22020系列模块有3种托架供使用：2位托架、3位托架和4位托架。开孔图及托架图详见关于PXZ1A-220/20（XX）的介绍。
注意，对于GF11040模块，如有需要，只提供2位和3位托架，不提供4位托架。
4、转接板设计
用户不采用我司托架时，整流模块配置有一套航空组件（航空组件定义如图4所示），用户自行组装。配件清单如表3所示（对应一个模块）。
航空组件上的转接板RZ10H9X2上，J2和J3是模块间的通讯/均流连接口，用4P电缆线连接在一起即可；J1为2位凤凰端子连接器，用来与上位机通讯接口的连接；JP1是一个3位的跳针，用于设置系统485通讯口的匹配电容（电容量为0.1uF），出厂默认设置为跳针帽在“OFF”位置，对于一套系统，设置其中一个转接板跳针的跳针帽到“ON”位置。
表3 模块转接板组件清单
|
图4 航空组件定义图
用户设计托架结构时，托架上对应航空插座开孔尺寸如图5所示。
图5 航空插座开孔图（单位：mm）
注意:
一套系统中，航空组件转接板上的跳针帽只能有一个设置到“ON”位置。
五、风冷模块GF22020-6/-8系列装配尺寸
图6 模块尺寸图（单位mm）
