自冷模块GZ22010-6/-8系列操作说明

索引:GZ22010-6,GZ22010-8,直流屏自冷模块,直流屏模块    发布日期:2021-10-27

自冷模块GZ22010-6/-8系列操作说明

连接好电源和负载,将模块正确插入托架,上电后等待5秒钟左右,模块启动完成,在无故障的情况下,面板上中仅绿色工作指示灯在闪烁,表示模块处于正常的工作状态。6系列和8系列的界面操作方式不一样,下面分别说明。
1、GZ22010-6系列模块的操作说明
GZ22010-6系列采用LCD液晶显示器,并配有LED工作指示灯,监控板上各按键及指示灯功能见如表3.4.25所示:
表3.1.25 GZ22010-6系列按键/指示灯功能表

 称

能 说 明

ERR指示灯

当模块出现故障时,此灯开始闪烁,并直到故障排除

RUN指示灯

工作指示灯,表示模块已通入电源,直到模块断电,此灯熄灭

按键“+”

用来调整设定的数字量,或者选择状态量

按键“﹣”

按键“▲”

用于移动光标

按键“▼”

按键“SET”

用来选中当前光标所处的菜单项

GZ22010-6系列模块采用LCD液晶显示,在有后台监控控制情况下,以后台监控为主,在无后台监控时,可进行模块的基本操作。下面介绍几种常用的操作:

(1) 模块的设置
设置模块的工作参数,和上位机系统通讯后,为主从关系,以上位机为主。设置菜单可以设置模块的工作断数(一段/二段)、通讯地址、控母电压、均/浮充电压、过压告警点、限流点、模块型号等。下面以设置地址为例进行说明:
GF22020-6/8充电模块
第1步:给模块上电,等3~8秒,监控显示“正常”;
GF22020-6/8充电模块

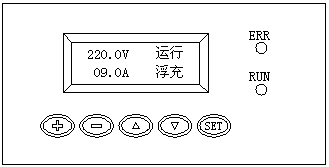

第2步:按任意键后,监控显示如图;
GF22020-6/8充电模块
第3步:按“SET”键进入主菜单,并用“▲”、“▼”键移动光标,到“设置”,再按“SET”键进入“设置”菜单;
GF22020-6/8充电模块
第4步:移动光标到“地址”,通过“+”、“﹣”键将原来的地址改为“08”;
GF22020-6/8充电模块

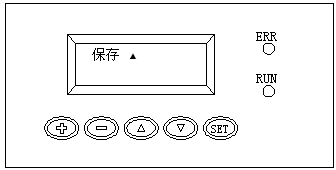

第5步:完成上述步骤后,移动光标到“保存”,按下“SET”键,屏幕显示自动恢复到第2步,整个设置操作完成。

(2) 参数校准
校准菜单用于校准模块的输出电压、限流以及电压/电流显示。其中,测量项用于校准显示(V为电压,A为电流),控制项用于校准实际输出值。下面以校准输出电压为例说明:
GF22020-6/8充电模块
第1步:按照上面的指示,首先进入“校准”菜单;
GF22020-6/8充电模块

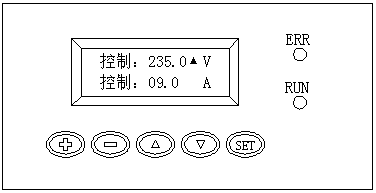

第2步:移动光标到“控制”菜单项,用“+”、“﹣”键将模块的实际输出调整到设定值(注意:由于是按照一定的步长来进行调整,故最终可能会与预期值有微小偏差);

GF22020-6/8充电模块
 第3步:保存调整电压;

(3) 菜单说明
模块GZ22010-6系列模块各级菜单说明如表3.1.21所示:
表3.1.21 GZ22010-6系列模块各级菜单说明表


一级菜单

二级菜单

     明

设置

母线

表示当前模块在系统中供电给“第几段”母线;可设为“一段”、“二段”

地址

是系统为了区别每一个模块而设的,所以两个或多个模块不允许共用一个地址;设置范围:0199

浮充(电压)

表示该模块工作在浮充状态时的输出电压

均充(电压)

表示该模块工作在均充状态时的输出电压

控母(电压)

表示该模块工作在控母输出状态时的输出电压

过压(电压)

正常工作情况下,模块的输出电压不能高于该值,否则模块将产生告警

限流1(电流)

“母线”设置为“一段”,模块能够自动调整(降低)输出电压,以使输出电流不大于该限流值

限流2(电流)

“母线”设置为“二段”,模块能够自动调整(降低)输出电压,以使输出电流不大于该限流值

校准

测量(电压)

该电压值即为液晶屏上显示的输出电压值,校准该值,尽可能与实际的输出电压一致

测量(电流)

该电流值即为液晶屏上显示的输出电流值,校准该值,尽可能与实际的输出电流一致

控制(电压)

调整该值,将改变模块的实际输出电压,使实际输出电压和设定电压一致

控制(电流)

调整该值,将改变模块的实际限流值,使实际限流值和设定限流一致

均充/浮充

设定模块的工作状态:均充状态或浮充状态

运行/关机

控制模块的开启和关闭


(4) 故障告警说明
模块上电后,监控上工作灯(绿)开始闪烁,表示模块已通电,模块监控正常工作;一旦出现故障,故障灯(红)立即闪烁,并且液晶屏显示故障名称。
模块GZ22010-6系列模块告警/保护一览如表3.1.22所示:
表3.1.22 GZ22010-6系列模块告警/保护一览

故障名称

     明

交流欠压

输入电源电压过低,模块报警并自动关断输出,故障消除后能自动恢复

交流过压

输入电源电压过高,模块报警并自动关断输出,故障消除后能自动恢复

过压报警

模块输出电压过高,模块报警显示“过压报警”,不关断输出

欠压报警

模块输出电压过低,模块报警,但不关断输出,此故障在模块刚上电时都会出现,原因是,模块中有软启动保护电路,上电后一段时间(38秒),输出电压从零慢慢上升

过压保护

模块输出电压过高,模块报警并自动关断输出,同时显示“过压保护”,故障消除不能自动恢复,必须重新上电

过流保护

模块输出电流过高,模块报警并自动关断输出

过温保护

模块温度过高,模块报警并自动关断输出


  注意:
1、出现保护故障时,模块会自动关断输出,其中输出过压保护具有自锁功能,确认无故障后须重新上电才能恢复;其余保护在故障排除后(模块带电)立即恢复。
2、模块在出厂时已校准好,建议用户不要重新校准。

2、GZ22010-8系列模块的操作说明
GZ22010-8系列模块采用LED数码管显示,并配有LED工作指示灯。
(1)工作状态参数查询
LED显示当前的输出电压,通过按动切换开关,可以查看模块当前的其他工作参数。
当存在故障时,模块的故障灯开始闪烁,各灯的工作定义如表3.1.23所示:
表3.1.23 GZ22010-8系列模块工作指示灯定义表

指示灯

指示内容

绿

工作正常

模块保护,包括交流输入过/欠压、过温、输出欠压等,故障排除后即恢复

模块故障:输出过压,需手动重新上电恢复

显示故障时,LED显示各个故障代码,故障代码与具体故障对应如表3.1.24所示:
表3.1.24 GZ22010-8系列模块故障代码说明表

故障代码

800

801

802

803

故障内容

过温保护

过压保护

过流保护

过压报警

故障代码

804

805

806



故障内容

欠压报警

交流过压保护

交流欠压保护



  注意:
出现保护时,模块会自动关断输出,其中输出过压保护具有自锁功能,确认无故障后须重新上电才能恢复;其它保护在故障排除后(模块带电)立即恢复。

(2) 模块的设置
在不带外部监控模块的情况下,模块的设置工作主要通过监控板上的8位拨码开关来完成如图3.1.21所示:

GF22020-6/8充电模块
图3.1.21 拨码开关

其中第1~5位用于设置模块的地址,二进制表示可设置;第7位用于设置合母/控母;第8位用于设置一段/二段。

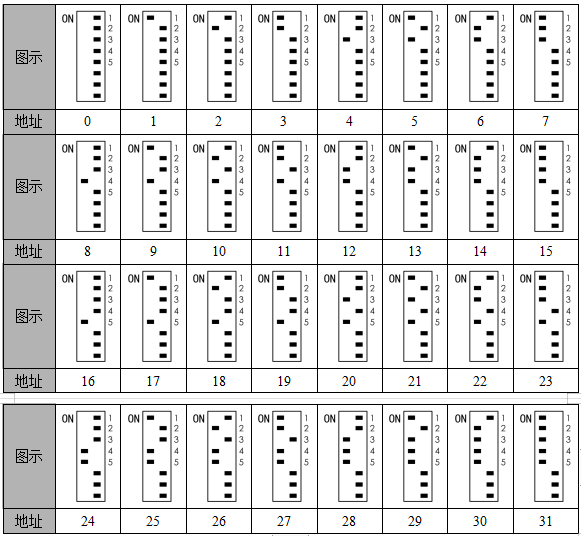

开关拨至右,表示该位为1,反之为0(多个模块时,地址的起始位必须是1),地址设置如表3.1.25所示(模块设置在一段合母)。
表3.1.25 拨码开关设置(1)
GF22020-6/8充电模块

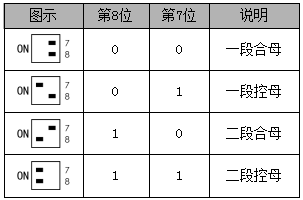

第7~8位设置如表3.1.26所示:
表3.1.26拨码开关设置(2)

GF22020-6/8充电模块
