PSM-E20配置软件使用方法
使用艾默生PSM-E20配置软件
利用艾默生PSME20配置软件可以配置PSM-E20监控模块所有的系统参数及上传综合自动化系统的遥测量和遥信量。
1. 连接通信线
通过RS232交叉线将安装有PES-E20配置软件的计算机的串口与PSM-E20监控模块的COM7连接。接线如下图。
图1 计算机串口与监控模块串口接线图
在Vertiv PSM-E20监控模块显示屏上将“COM7通讯规约”设置为调试口，同时设置好本机地址和波特率。
2. 通过配置软件配置参数
2.1 打开艾默生PSM-E20配置软件，则出现以下界面。

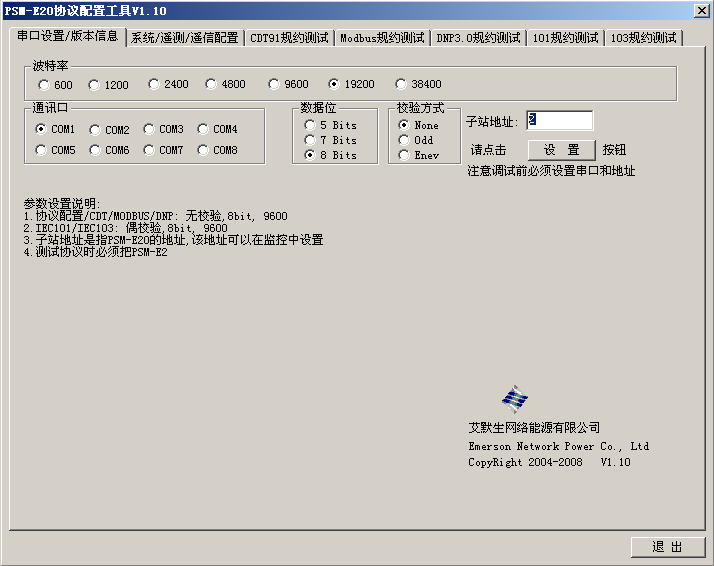

图2 PSM-E20配置工具显示主界面
选择PC机通讯口，数据位为8bits，校验方式为None。波特率，子站地址与监控模块相一致，点击设置按钮。
2.2 单击系统/遥测/遥信配置页面，则出现以下界面。

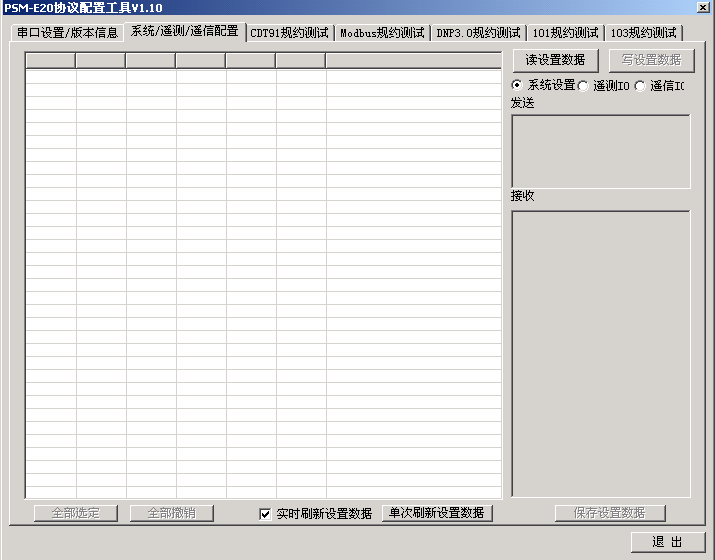

图3 系统/遥测/遥信配置界面
2.3 读取数据，点击读设置数据按钮，软件将开始从PSM-E20监控模块中读取当前的系统设置数据，遥测遥信量信号量表，读取时间大约持续40秒左右（9600bps）。
2.4 设置系统配置数据，在如下界面的右上角中选择系统设置，直接在窗口中更改系统当前值数据（如系统类型、模块个数、电池电流系数等设置）。

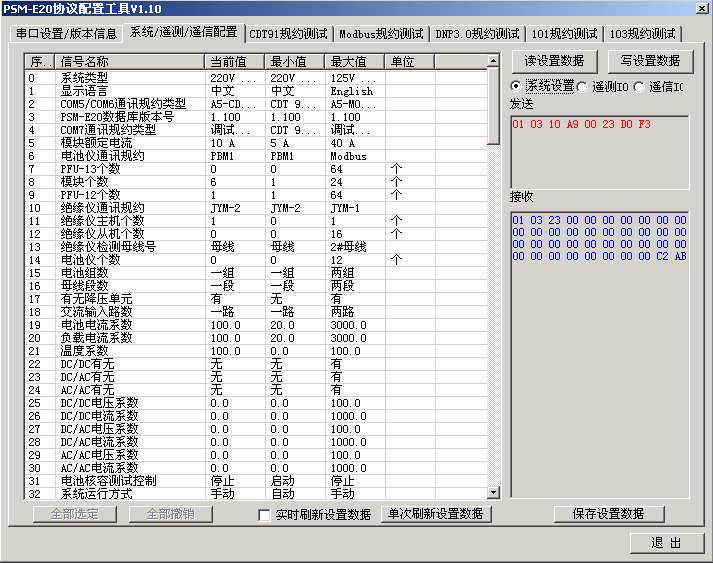

图4 系统数据配置界面
2.5 设置遥测信号表，在上面界面中选择遥测IO，出现的如下所示所示。然后在窗口中的信号量前面直接点击，会出现“√”，表示该信号量要上送后台。

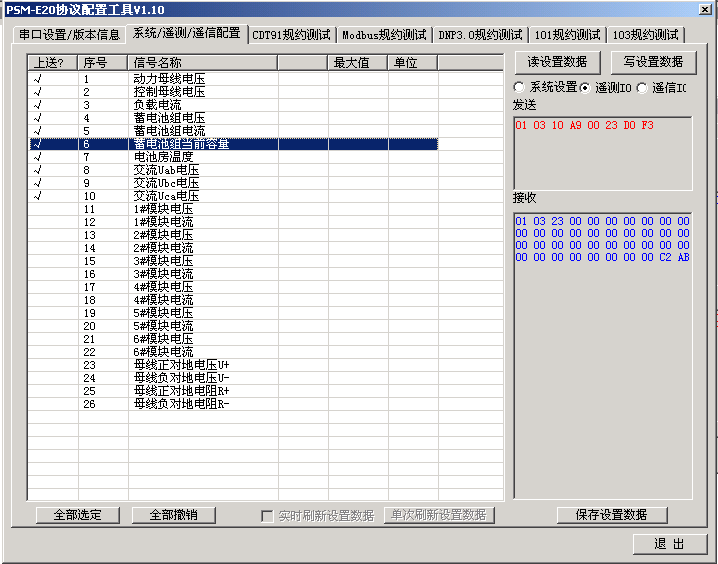

图5 遥测数据配置界面
2.6 设置遥信信号表，选择遥信IO，出现的如下所示所示。然后在窗口中的信号量前面直接点击，会出现“√”，表示该信号量要上送后台。

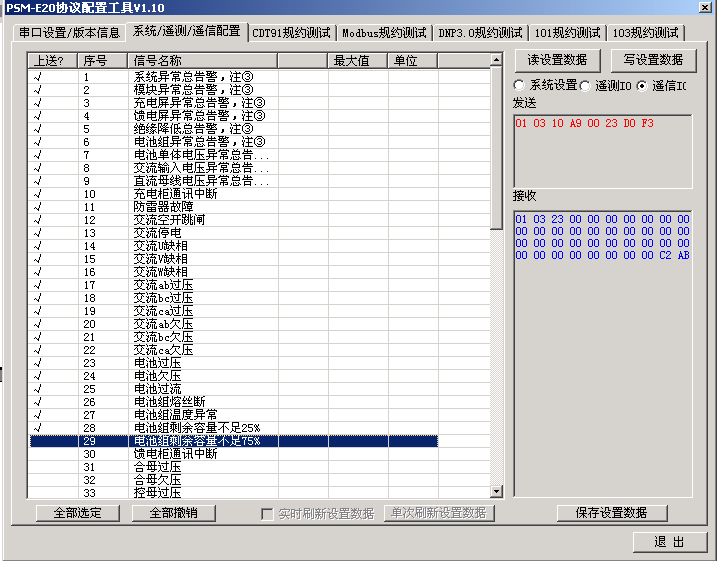

图6 遥信数据配置界面
2.7 保存数据，所有设置完成后，点击写设置数据按钮，程序将所有设置数据写入到PSM-E20监控模块中，然后出现如下提示。
图7 监控模块复位提示框
点击是，监控模块会自动复位，调试程序出现以下界面

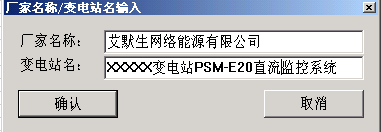

图8 设备信息输入框
输入必要的信息，点击确认，出现如下界面

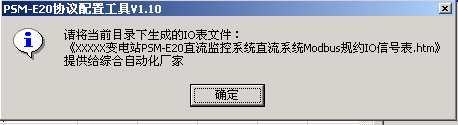

图9 信息提示框
点击确定，配置软件会自动生成以下文件：
2.7.1 XXXXX变电站PSM-E20直流监控系统直流系统Modbus规约IO信号表.htm。描述后台协议的信号表，供综合自动化厂家编制后台通信程序使用，请保存备案。
2.7.2 RTUio.ini。为调试程序自身使用的后台通信协议信号表。
2.7.3 PSME20系统配置数据.txt。为监控系统的配置情况，请保存备案以备以后维护使用。
3. 测试
如果需要测试上面配置的参数是否能够正常使用，按照如下步骤操作：
将生成的RTUio.ini文件和配置软件拷贝到同一个目录下。将计算机的串口与前面PSM-E20配置的MODBUS（本章以MODBUS协议为例）协议使用的串口相连接。
打开软件设置串口后，选择MODBUS协议窗口，程序会自动读取数据如下。

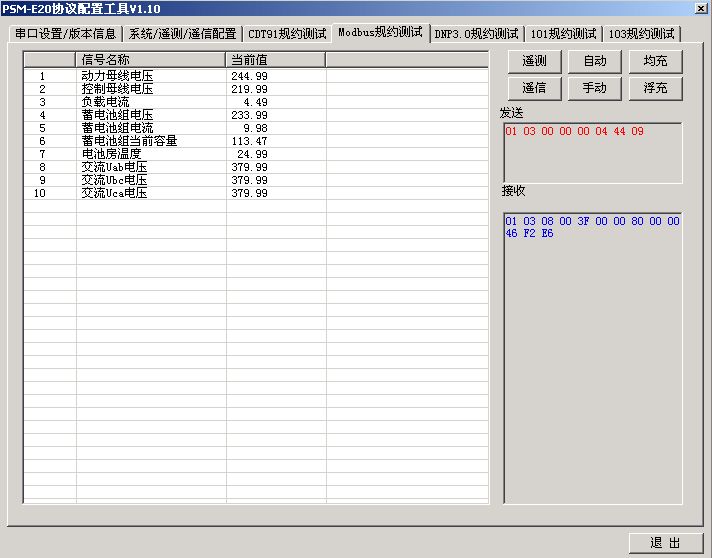

图10 自动读取的数据信息
如果后台协仪配置成A5-CDT或者A5-MODBUS，其格式固定，无需配置，测试时使用PSM-A CDT或MODBUS调试工具调试。
