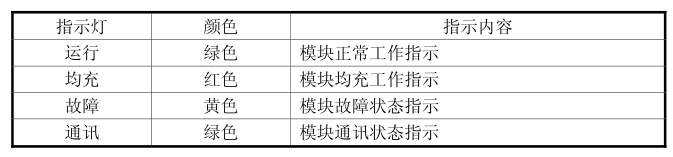

● 模块指示灯

模块状态指示灯共有四个 LED，其指示的内容如下：

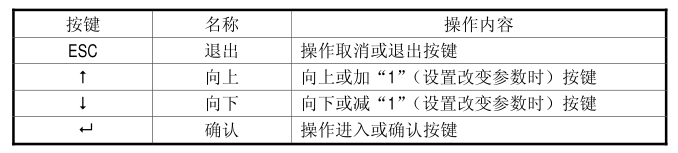

● 模块操作按键

模块面板共有四个按键，其代表的含义如下：

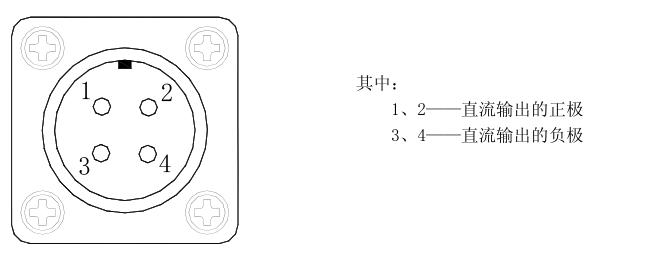

● 直流输出端口：

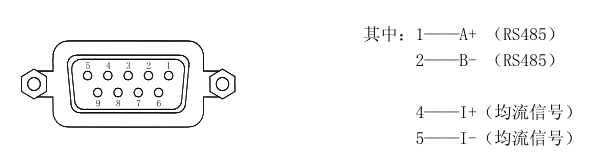

● 系统接口：

模块均流接口及与上位机的系统接口，通讯接口是采用光电隔离 RS485 串行口。

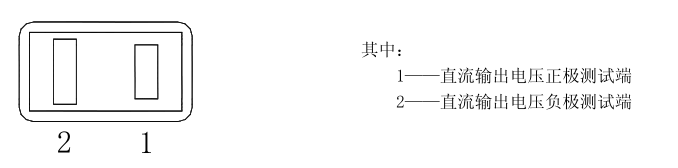

● 输出电压测试插座：

在充电机工作时，便于测试充电机输出电压，也可用于校准模块电压显示。

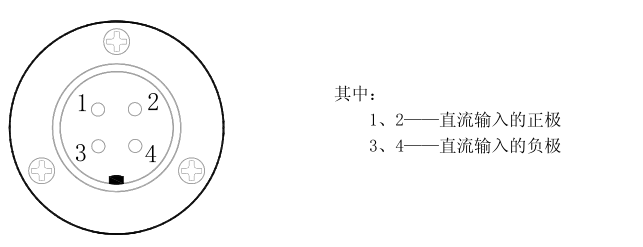

● 直流输入插座：



● 检查输入、输出接线是否正确；

● 检查直流输入电源电压是否在规定的范围内；

● 通电延时 1~2 秒后，模块“运行”指示灯点亮，输出电压开始缓慢上升，约 3~8 秒，数码显示输出电压值如“27.0V”，表示模块开始正常工作；

● 按向上键“”或向下键“”，可以切换显示模块的输出电压、电流。

● 按向下键“”到第 4 屏的开/关机操作菜单：开/关机控制；

● 按“ ”确认键可以改变状态，由“on”改为“off”；

● 模块停止直流输出，处于关机状态；

● 拔掉模块后背板上的交流输入插座；

● 拔掉模块后背板上的直流输出插座、系统接口连接排线及接地线，模块即在关机状态下退出系统。

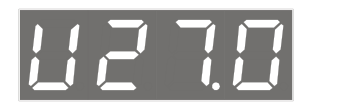

模块运行时的第 1 屏（主画面共 5 屏）显示输出直流电压：

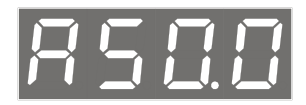

按向下键“”，模块运行时的第 2 屏显示输出直流电流：

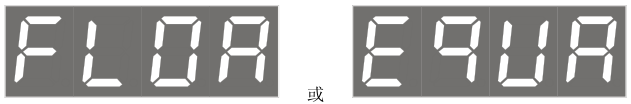

按向下键“”，模块运行时的第 3 屏显示浮充、均充操作菜单：

FLOA(Floating charge)： 此时按确认键“ ”切换到浮充状态；

EQUA(Equalizing charge)：此时按确认键“ ”切换到均充状态。

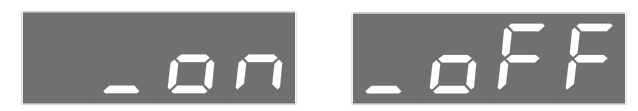

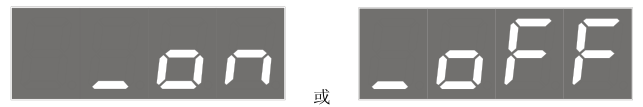

按向下键“”，模块运行时的第 4 屏显示开/关机操作菜单：

on： 此时按确认键“ ”进行开机操作，

oFF：此时按确认键“ ”进行关机操作。

按向下键“”，模块运行时的第 5 屏显示参数设置菜单（Set）：

此时按确认键“ ”可进行模块的各项参数设置。

参数设置菜单第 1 屏，模块直流输出的浮充电压（Floating charge voltage）整定：

按确认键“ ”进入时如上图左画面显示，此时再按确认键“ ”即可出现上图右画面显示，数字全部闪烁，再按确认键“ ”，则只有第一位数字闪烁，表示可进行修改，此时按向上键“”或向下键“”改变设定数字（按一次向上键“”数字加 1，按一次向下键“”数字减 1）。第一位修改完后按确认键“ ”则会转换到第二位数字的修改，修改方法一样，依此操作可进行改参数值的整定，完成后按取消键“ESC”退回上一层菜单，以下类同。

参数设置菜单第 2 屏，模块直流输出的均充电压（Equalizing Charge Voltage）整定（按向下键“”可切换显示屏幕，以下相同）：

参数设置菜单第 3 屏，模块直流输出电压的过高报警值整定（Overrun）：

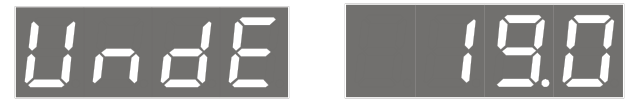

参数设置菜单第 4 屏，模块直流输出电压的过低报警值整定（Under）：

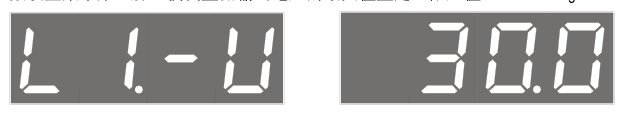

参数设置菜单第 5 屏，模块直流输出电压的最大值整定（限压值 Limited Voltage）：

参数设置菜单第 6 屏，模块直流输出电流的最大值整定（限流值 Limited Current）：

参数设置菜单第 7 屏，模块与集中监控器的通讯地址整定（Address）：

地址前面一位表示模块所在直流系统中充电机的组号，范围 0~4，第一组充电机为0；后面两位表示模块的编号，范围 00~15，第一个模块为 00。

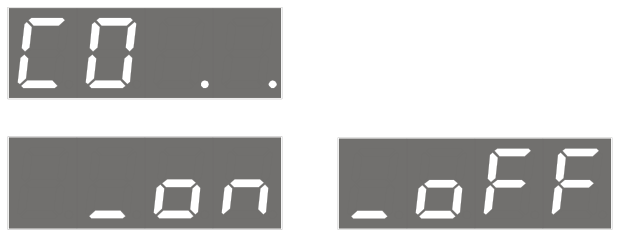

参数设置菜单第 8 屏，模块与集中监控器不通讯时告警声的整定（Communication）（打开或关闭）：

on： 此时按确认键“ ”，模块被整定为与集中监控器不通讯时发出断续报警声，

oFF：此时按确认键“ ”，模块被整定为与集中监控器不通讯时没有报警声。

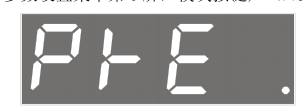

参数设置菜单第 9 屏，模块按键声（Press）的整定（打开或关闭）：

on： 此时按确认键“ ”，模块被整定为按键时伴随有蜂鸣声，

oFF：此时按确认键“ ”，模块被整定为按键时无声。

参数设置菜单第 10 屏，参数保存操作（SAVE）：

此时按确认键“ ”，将以上所整定的参数进行保存，掉电后不会消失。

在模块主画面第一屏显示输出电压时按确认键“ ”会出现如下图画面显示，数字全部闪烁：

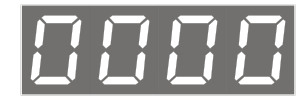

此时按向下键“”即要求输入密码进入模块校验菜单：

模块校验菜单为调试菜单，供产品出厂调试时使用，密码不对外开放。

● 模块输出电压的微调：

此时按向上键“”或向下键“”改变设定数字，按一次向上键“”数字加 1，模块直流输出电压约上升 0.002V；按一次向下键“”数字减 1，模块直流输出电压约下降0.002V。调整到预期值后按确认键“ ”则会保存下来并退回上一层菜单。

多机并联运行的要求：

● 每个模块的输出限流值整定一致；

● 每个模块的输出电压值应整定一致；

● 上叙参数整定时尽量接同样大的负载，测试使用同一块仪表；

对于配有集中监控器的系统，模块的通讯地址编码应分别正确设定，不能出现重复设置。

该系列模块设计有内置 CPU，前面板有数码显示，因此即方便与监控装置组成系统成套使用，也方便模块单独使用。

● 当模块与集中监控器通信正常时，模块处于自动状态，模块的输出电压、输出限流整定值及开/关机等由集中监控器控制；

● 模块运行时若与集中监控器通信中断后，模块回到手动控制状态，模块的输出电压为最后一次通信后监控器设定的电压，开/关机控制可通过面板按键操作。

● 当模块单独使用（无集中监控器）时，模块的输出电压/电流以及各种报警/保护参数都可以通过面板操作按键来整定，如浮充电压值、均充电压值，均/浮充转换、开/关机控制等。

注意事项

本设备内部设有抗雷保护电路，为确保设备及人身安全，保护地线必须安全可靠接地，接地电阻要小于 5 欧姆。

机器前面进风罩与后面排风口不要遮挡，前、后应留有 80～100mm 以上的间隙，以免影响整机散热。



本产品采用中性纸箱或木箱包装，内衬防震珍珠棉及防水塑料袋，箱内装有：

a）智能高频开关电源模块一台

b）产品合格证一份

c）产品使用说明书一份

产品在运输过程中应有遮盖，不应有剧烈振动和撞击。

设备应存放在通风良好的场所，避开高温、尘埃和金属粉末多的环境，在储运过程中，应避免雨、雪侵袭和剧烈振动冲击。
