GIE4820-3A-3.45KW电源系统安装手册

索引:GIE4820,通信电源,电源系统,3a电源,直流屏电源    发布日期:2021-11-29

GIE4820-3A-3.45KW电源系统出厂时,整流模块、监控模块、配电插框都是分开进行包装、运输的;不能将整流模块、监控模块装入配电插框后以整机方式包装、运输,否则有损坏设备危险。


一  安装条件
1.1  环境要求
选择电源安装场地时需考虑表1中所列的环境条件。

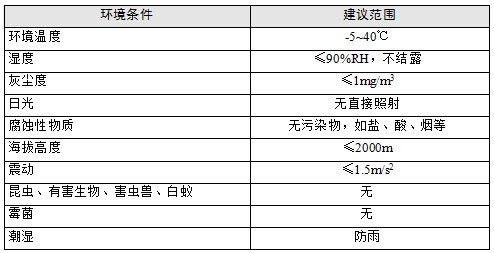

表1 系统安装环境条件
电源系统工作时,主要发热部分是整流模块。整流模块内置有风扇,其排气及通风路径为前面进风,后面出风。为了保证电源系统前后通风,要求电源系统前、后方应留有50mm以上的自由空间。

1.2  供电要求
推荐使用单相三线制的市电作为主用电源;交流供电电源应尽可能稳定,否则将对电源系统的工作造成一定的影响并减少其寿命。
推荐采用铜芯线作为交流电力线,线截面积应与负载相适应。使用中应保证保护地线的可靠接地。
1.3  安全防护要求
整流模块内置防雷保护器,可以承受1.2/50us 6kV和8/20us 3kA雷击冲击波。但为了防止直击雷过电压从供电线进入损坏整流模块,在把交流市电引入电源系统前应按照相关规范安装C级或B级防雷器。

二 安装步骤
在包装运输时,电源系统的配电插框、整流模块和监控模块分别进行了包装。电源系统的安装应按照以下顺序进行:
  1. 安装配电插框
  2. 安装整流模块和监控模块
  3. 连接电气电缆
  4. 连接通讯线、信号线
  5. 连接转接盒与传感器
2.1  安装配电插框
2.1.1 将包装箱内的配电插框取出,拆去包装;
2.1.2 把插框电气接口朝外,将其插入与之配套使用的机柜中;
2.1.3 用十字螺丝刀将螺钉按下图所示的4个安装孔位置将配电插框固定到机架上。

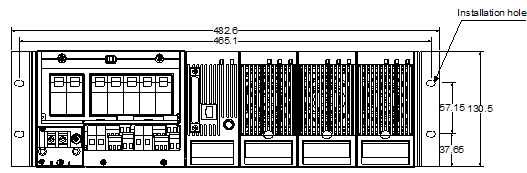

图1  配电插框安装孔及安装尺寸
2.2  安装整流模块和监控模块
在配电插框安装完毕后,可以进行模块的安装。监控模块的安装方法和整流模块的完全一样:
2.2.1 将模块从包装箱中取出;
2.2.2 将模块把手朝外放入相应的槽位;
2.2.3 缓慢将模块推入,当模块完全插入配电插框时,模块底部与把手联动的卡扣将自动将模块锁定在插框上。如下图所示:

图2  模块卡扣
当整流模块个数少于3个时,整流模块在插框的安装应按照从右到左的顺序进行,余下的空位安装整流模块假面板。
2.3  连接电气电缆
电源系统为前出线系统,所有电气连接都可通过在系统正面的操作来完成。
通过配电插框的连接端子接入系统的配电线缆包括:系统交流输入线,电池输入线和直流输出线。各端子的定义见下图:

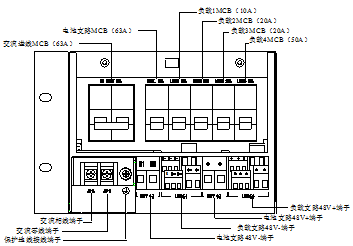

图3  配电插框的接线端子和控制开关
注意
1.必须由经过培训的专业人员负责系统的接线;
2.在开始配电线缆的接线前请确保:1)交流引入线不带电,否则有触电危险。2)配电插框上的所有控制开关均置于关断位置。


连接系统交流输入线
如图3所示,位于配电插框左下侧的系统交流接线端子共有三个,分别接火线,零线和保护地线。接线步骤如下:
  1.  拧松交流接线端子盖板的固定螺丝,揭开盖板;
  2.  拧松相应端子上的M4/M5的螺钉;
  3.  将相应型号的电缆线插入端口;
  4.  拧紧连接端子上的固定螺钉;
  5.  以同样的方法完成其他电缆的连接;
  6.  盖上配电插框面板上的盖板并拧紧盖板固定螺丝,交流接线完成。
导线端子的规格型号及电缆的规格型号可根据实际负载来选配,推荐的连接电缆及端子型号见表2所示。
表2  满配置时推荐连接电缆和端子型号
注意
1.交流引入线为高压工作线路,操作过程前一定要确保交流输入断电,并对不许动用的开关要加上临时禁止标识牌。
2.电源系统内部交流引入空开容量为63A,为避免出现越级跳闸现象,电源系统外配置的交流控制开关的容量应不小于63A。
3.交流线路端子接点及其它不必要的裸露之处,要充分的绝缘。

连接系统直流输入线
如图3所示,系统的直流接线端子位于配电插框的交流输入端子的右侧,标示为“BATT.(-)”、“LOAD(-)”、“BATT.(+)”和“LOAD(+)”。表3是直流接线端子上丝印含义的说明。

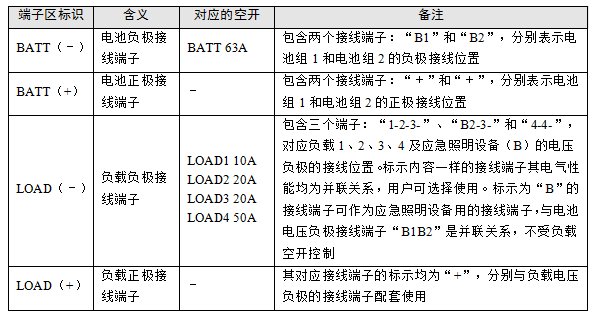

表3  接线端子丝印说明

各接线端子的规格如表4所示:

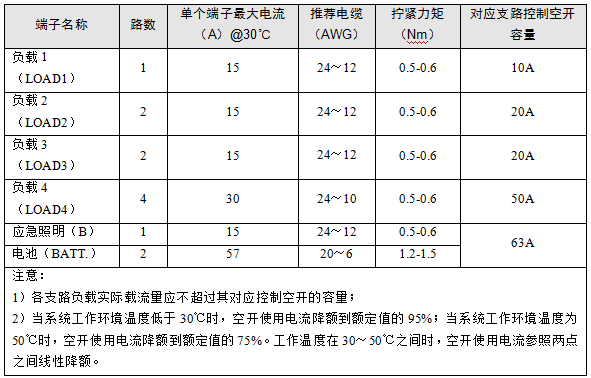

表4  系统直流引线的接线端子规格说明

1.负载线的连接可按以下步骤进行(电缆布线应符合工程设计要求):
1.1)确认配电插框对应的各负载空气开关均处于断开状态;
1.2)将正负载线连接到“LOAD(+)”的相应接线端子;
1.3)将负负载线连接到“LOAD(-)”的相应接线端子。
2.蓄电池组通过63A的空气开关与整流模块的直流输出并联(极性一致),工作在浮充或均充状态。电池线的连接可按以下步骤进行(电缆布线应符合工程设计要求):
2.1)给电池线接好接线端子并用颜色标识出正极接线和负极接线;
2.2)确认配电插框上对应的电池空气开关处于断开状态;
2.3)捆扎好正极连接线、负极连接线;
2.4)把正极连接线的一端连接到“BATT.(+)”的接线端子;
2.5)把负极连接线的一端连接到“BATT.(-)”的接线端子;
2.6)把正极连接线的另一端连接到电池的正极上;
2.7)把负极连接线的另一端连接到电池的负极上。
注意
1.连接电池前请注意检查电池极性,严禁将电池反极性接入电源系统。
2.系统带电增加负载,须采取严格的工具和人体绝缘措施,防止操作时造成短路。

2.4  连接通讯、信号线
系统的通讯接口和信号接口均位于系统的监控面板上,接口位置如下图所示。

图4 通讯信号接口图
2.4.1 通讯口COM与后台的连接:可按RS232或RS422方式接线。
RS422方式: 引脚1—TX+,2—TX-,4—RX+,5—RX-;
RS232方式: 引脚3—RX;7—TX;6—GND。
2.4.2 通讯口MS与后台的连接:按RS232方式接线。
引脚1-GND;2-GND;3-TXD;4-RXD
在信号转接盒的附件中有一信号口转接电缆。该电缆能将MS接口转换为标准的RJ45接口,而通讯方式仍为RS232方式,管脚定义与通讯口COM的RS232方式相同。
注意
1).通讯电缆必须使用屏蔽电缆
2).为了达到更好的EMC效果,建议在通讯电缆两端分别套上一个磁环(NiZn材质;磁导率1000/2000系列;抗高频噪声干扰);
3).两个通讯口可以实现主、备倒换,当主、备通讯口同时有数据通讯时,监控模块只响应通讯口MS。
2.4.3 信号口DB37与信号转接盒的连接
监控模块通过信号口DB37连接信号转接盒,从而接收从各个传感器收集到的各种参数。连接时,只需从转接盒的包装箱内取出附件电缆,将其一端连接到监控面板上的DB37接口,另一端连接到转接盒上即可。
注意
进行电缆连接时最好在系统断电情况下进行。如果要在系统带电情况下进行,应先将电缆连接于信号转接盒端,再接电源系统侧。

2.5  连接转接盒与传感器
所有的传感器都可以通过信号转接盒与监控模块的DB37信号口相连,帮助系统实现对整体运行环境的监控。以下以信号转接盒W1A431Z1为例,说明信号转接盒与各传感器的连接。
转接盒接口说明
下图为揭开信号转接盒W1A431Z1的盖板后看到的接线端口的丝印图。

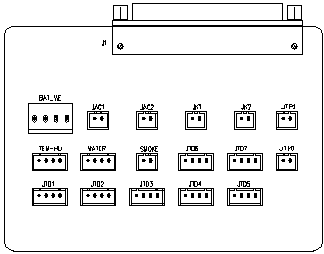

图5  信号转接盒内部端口丝印图
信号转接盒接线端口的管脚功能定义请参见下表。

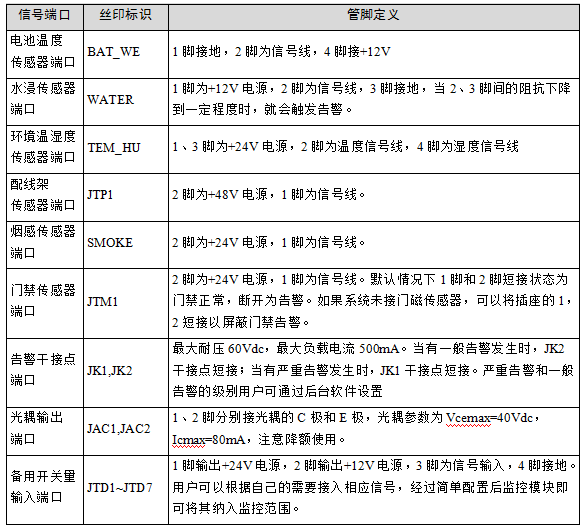

表5 信号转接盒接线端口管脚定义

各个接线端口的接插件型号和推荐连接电缆见下表。
表6  信号转接盒接线端口的接插件型号和推荐连接电缆
电池温度传感器包括其接线电缆都属于随机发货的系统部件,无需用户另行购买。电池温度传感器与BAT-WE端口的接线请见下图:

图6  电池温度传感器接线图
安装时请注意,要将温度探头放于电池房内最能体现电池整体环境温度的地方,而不能将其与其它发热设备相连。
环境温湿度传感器
以推荐使用的HMW40Y传感器为例,温湿度传感器同信号转接盒内的TEM-HU接线端子的电气连接如下图所示。

图7 温湿度传感器接线图
传感器的具体参数,请参见其产品说明书。
烟雾传感器
以推荐使用的JTY-LZ983K(HW)传感器为例,烟雾传感器与信号转接盒内的SMOKE接线端子的连接方法如下图所示。

图8 烟雾传感器接线图
传感器的具体参数,请参见其产品说明书。
门磁开关
以推荐使用的PS-1523门磁开关为例,门磁开关与信号转接盒内的JTM1接线端子的连接方法如下图所示。
图9 门磁开关与系统母板接线示意图
传感器的具体参数,请参见其产品说明书。
液位传感器
以推荐使用的LL131Z传感器为例,液位传感器与信号转接盒内的WATER接线端子的连接方法如下图所示。

图10 液位传感器与母板的接线图
传感器的具体参数,请参见其产品说明书。

三 安装检查
系统安装完毕后应进行安装检查。检查的具体内容如下:

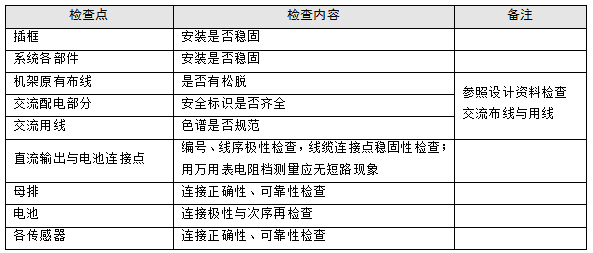

表7  安装检查内容表

注意
安装完成后注意查看配电插框上空气开关的手柄是否均处于断开的位置(向下拨),确保用电安全。
