艾默生PSM-E20监控模块显示面板及数据查看说明
索引：PSM-E20,艾默生监控,监控模块 发布日期：2021-12-01
艾默生PSM-E20监控模块显示面板如图1所示。
图1 PSM-E20监控模块显示面板
PSM-E20监控模块采用128×64液晶显示单元，有4个功能键（F1～F4），两个指示灯（电源指示灯和告警指示灯），一个复位键，一个键盘。其中，键盘包括上、下、左、右方向键，9个数字键，小数点输入键和确认键。
1 PSM-E20监控显示菜单
监控模块上电后，会出现语言选择界面，接着模块内部进行初始化。默认的语言为中文，用户可以不作任何操作。初始化完成后，显示系统信息屏的第一个界面。
1.1 主信息界面与主菜单界面
电力电源系统在完成安装以及接线，并确认接线无误后，合上监控模块电源开关。监控显示界面出现下示主信息界面。
图2 主信息界面
主信息界面显示的电池电压和电流以及电池均浮充状态都是指第一组电池的数据，要查看其他电池组的信息请在“电池数据”菜单查询。
在主信息界面按F3键，则出现版本信息屏。版本信息分三屏显示，内容包括系统类型、软件版本、系统错误信息以及下级设备（模块、充电柜、馈电柜、开关盒、电池监测仪和绝缘监测仪）的软件版本号。版本信息第一个界面如下图所示。
图3 版本信息屏
注意
软件版本为1.10的PSM-E20监控模块在与版本为0.00的PFU-12连接时电池电流测量范围为－500A～＋500A，负载电流测量范围为0～500A。
软件版本为1.10的PSM-E20监控模块在与版本为1.10的PFU-12连接时电池电流测量范围为－3000A～＋3000A，负载电流测量范围为0～3000A。
严禁软件版本为1.000监控模块与版本为1.10的PFU-12连接。
在主信息界面按F2键，则出现如下的主菜单界面。
图4 主菜单界面
1.2 查看运行数据
查看交流数据
在主菜单界面中按数字键1可查看系统当前交流电压。如下图所示。
图5 系统当前交流电压显示界面
按F4键可查看第二路交流电压以及两路交流的工作状态。
查看直流数据
在主菜单界面中按数字键2查看系统当前直流数据。如下图所示。
图6 系统当前直流数据显示界面
如果存在多个分屏柜，且设置正确，此时按F4键可查看分屏柜电压电流数据。如下图所示。
图7 分屏柜电压电流数据显示界面
继续按F4键可查看馈出空开状态，如下图所示。
图8 馈出空开状态显示界面
查看充电模块数据
在主菜单界面中按数字键3查看充电模块当前数据。如下图所示。
图9 充电模块当前数据显示界面
如果系统配置有多个充电模块，按F4键可查看后续的充电模块数据。
查看系统绝缘数据
在主菜单界面中按4键可查看系统对地绝缘数据，包括母线对地电压/电阻，支路对地电阻/电容。如下图所示。
图10 系统对地绝缘数据显示界面
绝缘监测仪的工作状态有常规、整定、巡检、完毕四种。其含义如下：
常规——正在进行常规检测，测量母线对地电压电阻。
整定——正在校正各支路互感器系数。
巡检——正在测量支路对地电阻。
完毕——一次测量结束，等待再一次检测
支路：2——表示在巡检状态下，当前正在检测2#支路的对地电阻。
在图11所示界面下按F4键则出现如下界面。
图11 母线对地电压电阻数据显示界面
继续按F4键，出现如下显示界面。
图12 馈出支路电容数据显示界面

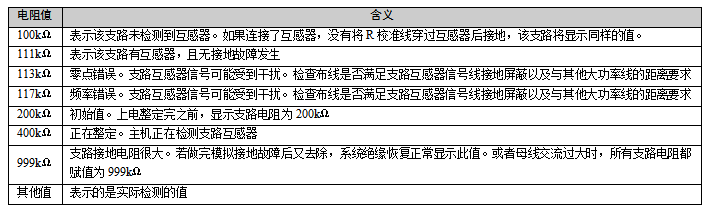

绝缘电阻有一些特殊值表示特定含义，具体内容见下表。
表1 绝缘电阻特殊显示值含义
查看蓄电池数据
在主菜单界面中按数字键5可查看蓄电池组的数据，包括蓄电池组电压、电流、容量，电池房温度、蓄电池电压最高的单体、电压最低的单体以及108节单体电压。第一个界面数据如下图所示。
图13 蓄电池组数据显示界面
最多可显示两组电池，每组电池108只单体电压。
查看告警数据
在主菜单界面中按数字键6可弹出告警数据选择菜单，如下所示。
图14 告警数据选择菜单
在告警数据选择菜单中按数字键1，可查看当前告警记录。如下所示。
图15 当前告警记录显示界面
在告警数据选择菜单中按数字键2，可查看历史告警记录。若无历史告警记录，显示如下。
图16 无历史告警时显示界面
查看其它数据
如果系统配置了AC/AC、DC/AC、DC/DC等设备，在主菜单界面按数字键7可查看这些设备的数据。如下所示。
图17 其它设备数据显示界面
1.3 艾默生监控模块设置告警参数
在图14所示的告警数据选择菜单中按数字键3，弹出如下所示的密码输入界面，输入用户级密码123456（缺省值，可修改），并按ENT键。可根据提示选择是否清除历史记录。
图18 密码输入界面
在告警数据选择菜单中按数字键4，弹出密码输入界面，输入用户级密码123456（缺省值，可修改），按ENT键后，可设置相关告警参数。包括对每条告警信息设置是否需要告警，是否需要通过干接点将告警信息送往后台，干接点序号和继电器告警延时时间等设置。第一个界面信息如下。
图19 告警设置界面
如果某一项设置为不告警时，在告警发生时监控模块不发出声光告警，不弹出告警菜单，但仍然会向后台上报告信息。但是后台全局类告警可以通过告警菜单屏蔽（详细告警内容可以参考E20后台配置工具自动生成的协议信号表）。因此如果某下级设备实际存在，务必设置菜单为告警。
告警继电器延时的功能是过滤短时间的告警，如交流电压短时间异常。若告警时间用户认为可以忽略，无需驱动干接点上报，只有大于设定时间的异常才需要上报。
