GIE4820-3A-3.45KW电力电源系统调试检测书
索引：GIE4820-3,电力电源系统,艾默生电力电源系统 发布日期：2021-12-06
GIE4820-3A-3.45KW电力电源安装检查通过后应该进行系统的上电调测。本章将告诉您上电调测前要进行的准备工作，包括系统的首次上电，监控模块通讯地址的设置，系统参数的设置等，以及上电调测的内容。
1 系统首次上电
首先请按照以下步骤来进行系统的首次上电：
1.1 给电源系统送入交流电，用万用表在接线端子L、N处测量交流电是否正常。若不正常，检查交流供电；
1.2 交流电检查正常后，合上配电插框上的交流输入空气开关。经过短暂的延时，所有整流模块面板上的绿色运行指示灯应常亮；在监控模块上，运行指示灯（绿色）应不断闪烁，且告警指示灯（红色）常亮（因有部分开关未合上，监控会视为告警）；
1.3 用万用表检查“BATT(+)”与“BATT(-)”的端电压（约53V）和极性。如果正常，合上电池支路控制空开，将电池接入系统；
1.4 合上相应的负载控制开关，电源系统将给通信负载供电。
若以上内容均正常，则表示电源系统工作基本正常，可继续进行下一步。
2 监控模块通讯地址的设置
采用《PSM-B9监控模块与上位机主从节点通讯协议》时
当监控模块与上位机之间通讯协议采用《PSM-B9监控模块与上位机主从节点通讯协议》时，调测之前必须设置监控模块的通讯地址。
设置监控模块的通讯地址需要通过监控主板的拨码开关来进行。该拨码开关位于监控主板的S1处，将监控模块从配电插框中拔出即可看到，共有八位，低四位有效。拨码开关采用二进制计数，“ON”为1，“OFF”为0，BIT0对应低位，BIT3对应高位。具体的对应关系如下：

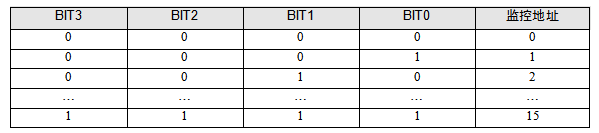

表1 监控模块的通讯地址与拨码开关对应关系
采用《PSM-B9监控模块与接入网上位机通讯协议》
当通讯协议为《PSM-B9监控模块与接入网上位机通讯协议》时，因为不用设置通讯地址，您可以直接将监控模块与后台用通讯电缆连接起来，进行下一步：系统参数设置。
3 系统参数设置
出厂时，监控模块的缺省配置参数可能不符合用户现场和用户习惯要求，用户应通过上位机重新设置电源系统的配置参数。完成后，方可确保电源系统的正常运行和进行功能正常性测试。
根据通讯协议，用户可以通过上位机查询的电源系统参数如下表所示：

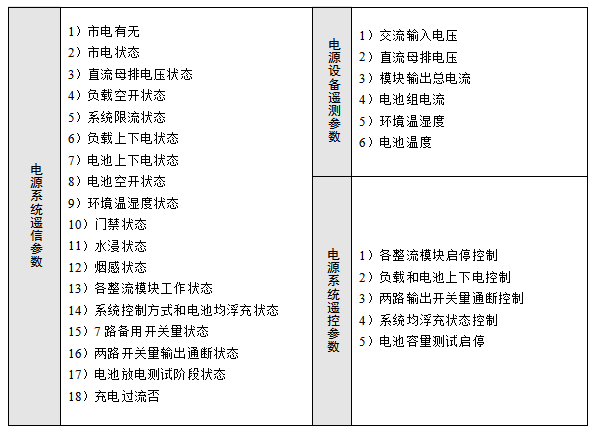

表2 系统可查询参数
根据通讯协议，用户可以通过上位机查看并设置的电源系统参数如下表所示：

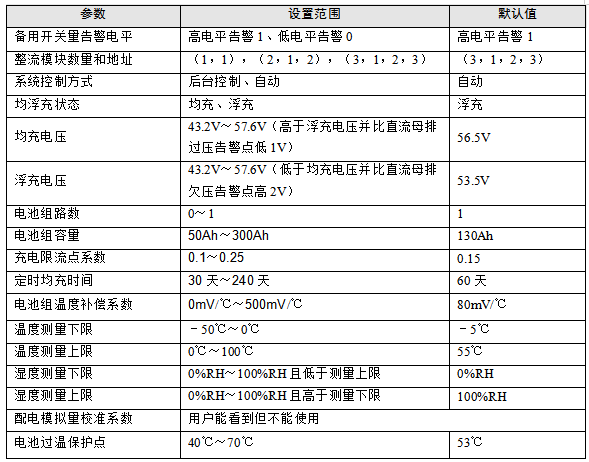

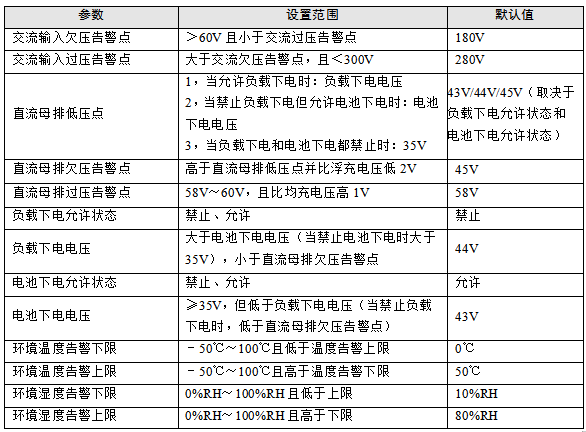

表3 系统可设置的参数
上位机在进行系统参数设置时应当注意：
3.1 确保电源系统通过后台设置的地址参数与通过拔码开关设置的地址一致，否则将导致通讯失败；
3.2 确保电源系统的整流模块数量设置与实际一致；给电源系统加装或拆卸整流模块后，务必要重新修改相应的整流模块数量的设置，确保与实际数量一致。否则将出现整流模块告警错误。
3.3 系统出厂时已将电池组容量设置为默认值130Ah。如果用户的电池容量与默认值130Ah不同，须通过后台将电池组容量更改为用户实际的电池组容量，以避免出现电池管理不当。
3.4 所有蓄电池实际是通过共用的一个下电接触器和分流器进行电池管理的，监控所测量的电池电流实际为所有蓄电池的总电流，所以在监控后台设置时应将电池组数设为一组，电池容量为所有蓄电池容量之和。
4 系统功能调测
在系统参数设置完成后，您可以进行系统功能的调测。
由于系统交流过欠压告警和保护的调测要求较高，且系统出厂时都做了严格测试，您可以不进行这两种调测。
4.1 电池自动管理测试
由电池给负载供电，使交流电停电15分钟（±1分钟）以上，加上市电后，全部整流模块将自动进入限流均充状态。
模块在进行限流充电时，其输出电压有时可能低于53.5V，属正常现象。
电池自动管理的测试对系统状态的要求比较严格，测试起来比较困难，一般可不做要求。
4.2 模块开关机测试
通过上位机用后台软件将控制方式设置为后台控制，控制每一个模块开关机，相应模块应正确动作。
测试结束后注意将控制方式改为自动控制方式。
4.3 欠压告警、下电测试
断开交流电，由电池给负载供电，将直流欠压告警点、负载下电电压、电池下电电压设成较高的值（缩短实验时间），可以观察电池欠压告警和负载、电池下电情况。监控模块应依次发送直流欠压、负载下电和电池下电的告警，监控模块面板上的红色指示灯应发光，控制外接故障声光告警设备的干接点输出高级告警信号。
恢复交流电，恢复欠压告警点、负载下电电压、电池下电电压，以上告警应消失。
4.4 模块在位测试
正确设置好电源系统的地址和整流模块数量后，依次插拔整流模块，后台设备应正确显示对应模块的通讯状态。
4.5 电池空开断告警测试
将电池接入，断开该路空开，后台设备应正确指示对应电池空开断开告警；合上空开后告警消失。
4.6 负载空开断告警测试
将负载接入，断开该路相应的空开，后台设备应正确指示负载空开断开告警；合上空开后告警消失。
■注意
▶ 测试过程中如果对应负载和电池支路端口未接负载或电池，在悬空状态下，可能不能准确上报对应支路负载空开或电池空开断告警。
▶ 测试完成后，切记将系统设置恢复至正常状态。
4.7 门禁、烟感、水浸告警测试
若系统已安装门禁、烟感、水浸等传感器，改变传感器状态，后台设备应正确指示对应告警。
4.8 运行信息查看
系统上电后，可以通过监控面板指示灯了解系统的运行和故障状态。详细的运行和故障信息必须通过后台查看。
4.9 取消电池保护
如果用户认为保证向负载供电比保护电池更重要，不希望交流停电时电池被保护，可通过上位机将负载电池下电允许或电池下电允许设置设为禁止状态。
■注意
电池在放电至保护点时，继续供电时间非常短，不可靠牺牲电池而获得负载长时间工作。
