PS48300/1800 电源系统用户手册(一)

索引:PS48300/1800,R48-1800A,艾默生通信电源系统    发布日期:2021-12-20

 PS48300/1800 艾默生通讯电源系统系统概述。

一、EMERSON通信电源型号说明

VERTIV通讯电源

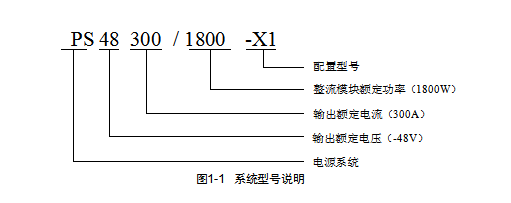

图1-1   系统型号说明


二、系统组成与配置

系统组成

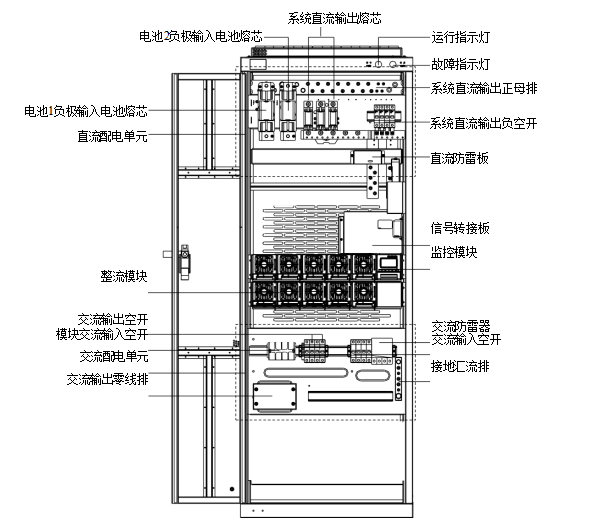

VERTIV系统由交流配电单元、直流配电单元、整流模块及监控模块组成。交流配电单元位于机柜下部,直流配电单元位于机柜上部。整流模块型号为 R48-1800A,艾默生监控模块型号为 M500D。以 艾默生PS48300/1800-X1 系统为例,内部结构如图 1-2~图 1-5 所示。
EMERSON通信电源
图1-2   PS48300/1800-X1 系统结构示意图

EMERSON 48V电源

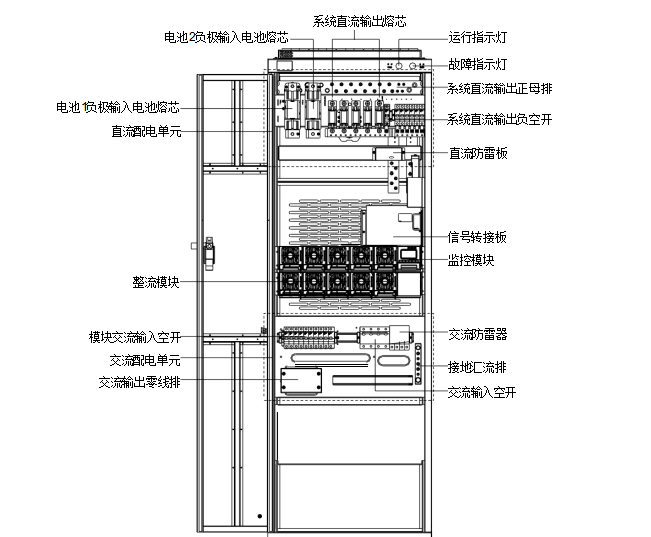

图1-3   PS48300/1800-X2 系统结构示意图

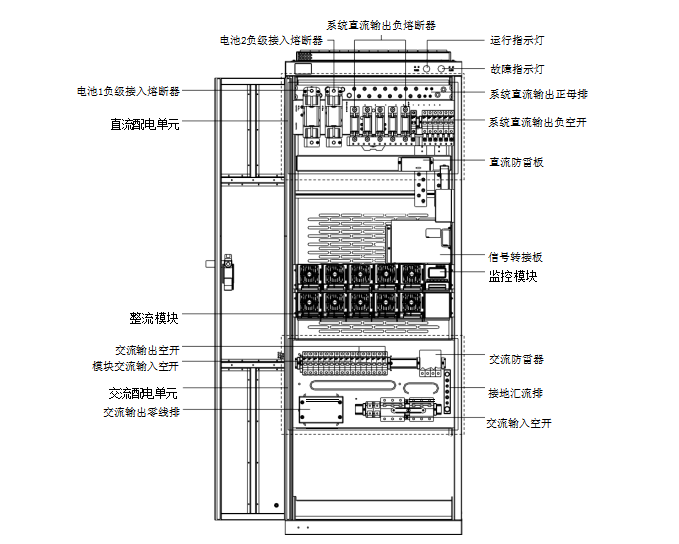

图1-4   PS48300/1800-X3 系统结构示意图




图1-5 PS48300/1800-X6 系统结构示意图

系统配置
PS48300/1800 艾默生通信电源系统有以下 4 种配置方式:
1.PS48300/1800-X1:双路交流输入、有用户交流输出,直流输出路数为 12 路,机柜高度 1.6m;
2.PS48300/1800-X3:双路交流输入、有用户交流输出,直流输出路数为 12 路,机柜高度 2.0m;
3.PS48300/1800-X2:单路交流输入、无用户交流输出,直流输出路数为 12 路,机柜高度 2.0m;
4.PS48300/1800-X6:单路交流输入、有用户交流输出,直流输出路数为 7 路,无整流模块输入空开,机柜高度 1.6m。电源系统的配置表见表 1-1。

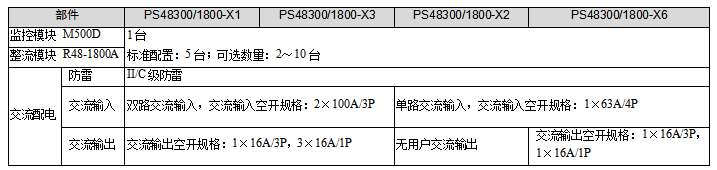

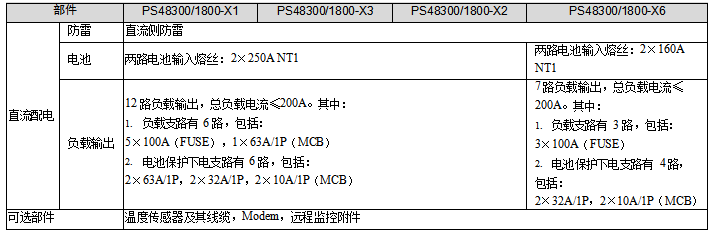

表1-1   PS48300/1800 系统配置表


三、艾默生48V电源主要特点

■ 整流模块采用有源功率因数补偿技术,功率因数值达 0.99。

■ 交流输入电压正常工作范围宽至 85~300V。

■ 整流模块采用全面软开关技术,额定效率高达 91%以上。

■ 整流模块超低辐射。采用先进的电磁兼容设计,整流模块能够满足 CE、NEBS、YD/T983 等国内外标准要求。整流模块的传导和辐射均能达到 Class B 的要求。

■ 整流模块安规设计符合 UL,CE,NEBS 标准。

■ 模块功率密度高。

■ 整流模块采用无损伤热插拔技术,即插即用,更换时间小于 1min。

■ 整流模块有输出过压硬件保护和输出过压软件保护。软件过压保护方式有两种选择:一次过压锁死模式、二次过压锁死模式。

■ 完善的电池管理。有电池低电压保护功能和负载下电功能(选配),能实现温度补偿、自动调压、无级限流、电池容量计算、在线电池测试等功能。

■ 可记录 200 条历史告警记录;可记录 10 组电池测试数据。

■ 网络化设计,提供一路 RS232 接口、Modem、干接点等多种通信接口,组网灵活,可实现远程监控,无人值守。

■ 完善的交、直流侧防雷设计。

■ 完备的故障保护、故障告警功能。



更多维谛电力电源系统,请关注广深直流屏技术服务中心。
