PS48300/1800 电源系统用户手册(二)

索引:本站原创    发布日期:2021-12-22

本文介绍电源系统安装和接线。安装前,请仔细阅读安全规定,然后根据本文内容进行安装和接线。

一、安全规定
该电源系统内部某些器件的工作电压及电流很大,为保证人身安全,应时刻遵守以下规定:
1.只有接受过电源系统培训并充分掌握电源系统知识的人员才可以安装此电源系统。安装过程中,应始终要遵守前述列出的安全规定及本地安全规定;
2.所有连接到该电源系统的外部电压为-48V 以下的电路必须满足 IEC 60950 标准中定义的 SELV 要求;
3.如要在电源系统机柜内部操作,应确保电源系统不带电。必须断开电源系统的市电输入及电池;
4.将电源设备置于带锁的房间内,锁上机柜,由电源设备的负责人保管钥匙;
5.配电电缆布线应合理且有保护措施,避免操作电源设备时触碰到这些电缆。
二、安装准备
开箱验货
只有货物到达安装现场后才容许拆开包装箱进行验货。验货由用户方代表和艾默生网络能源有限公司代表共同完成。
验货时,首先拆开贴有装箱单存放箱的包装箱,取出装箱单,对照装箱标签逐项检验。其次检验箱体标识的数量和序号, 设备装箱的正确性,附件的数量和类型以及物品的完好性。
准备电缆
电缆的选取应符合电气行业相关规范。交流电缆建议采用 RVVZ 型电缆,电缆至少应达到+70°C 的耐温级别。在布线距离小于 30 米时,建议按电流密度 2.5A/mm2 估算用线截面积,推荐不小于 25mm2。
直流电缆的截面积取决于流过电缆的电流和允许的电缆压降。电池电缆的截面选择见表 1。负载电缆截面选择见表 2。

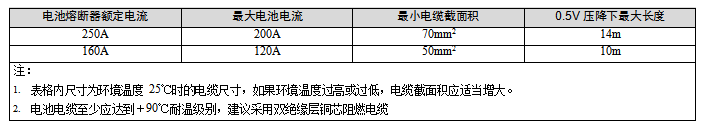

表1   电池电缆截面选择

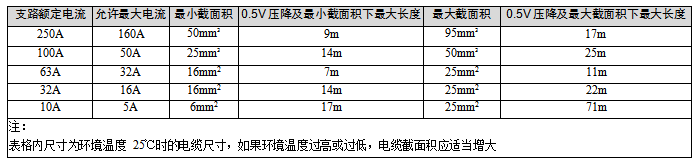

表2   负载电缆截面选择
为防止空气开关和熔断器容量过大,负载过载时不起作用。建议空气开关或熔断器的容量为负载峰值容量的 1.5~2 倍。系统接地电缆的截面积应与最大的配电线缆一致,但不小于 35mm2。
交流电缆截面选择见表 3。

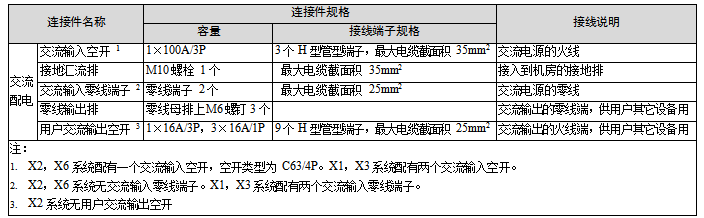

表3   交流电缆截面选择
三、机械安装
3.1 安装电源机柜
电源机柜必须直接安装在水泥地板上。
1).确定安装位置
建议遵照图 1 所示尺寸确定电源机柜在机房中的安装位置。

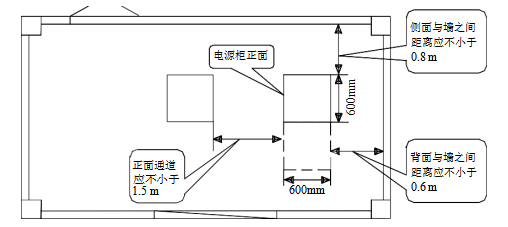

图1 确定机柜安装位置
2).安装膨胀管
根据图 2 中尺寸,在机房地面上标记各安装孔中心点的具体位置。用14 钻头在标记点处钻 70mm 深的安装孔,去除孔中灰尘,将膨胀管装入安装孔。

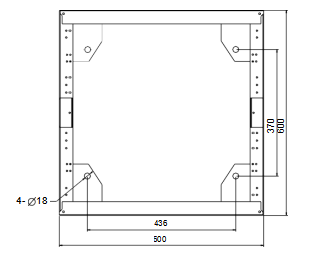

图2   机柜底座的安装尺寸(单位:mm)

3).固定机柜
将机柜移动到安装位置,使机架上的安装孔对准地面已插入的膨胀管预留孔。然后用螺栓固定。机柜安装完毕后,从机架的不同方位摇动机架,不应感觉到有明显的松动和摇晃。
3.2 安装整流模块和监控模块
安装整流模块
用十字螺丝刀松开把手固定螺钉(如图 3),把手将自动弹出,定位销将凹进模块里面。

图3   整流模块的把手位置示意图

将整流模块放入图 4 所示位置。往里将模块缓慢推至不动为止。合上模块面板上的把手,模块将被锁定在机柜上。用十字螺丝刀紧固把手固定螺钉。安装完毕见下图所示。

图4 整流模块安装完成示意图

注意
1).当整流模块个数少于 10 个时,应按从上到下、从左到右的顺序安装(监控模块安装位除外)。
2).整流模块安装时,必须抓住模块把手轻推至安装槽位,否则会损伤模块的定位槽。
安装监控模块
拉开监控模块把手,按照上述方法将监控模块放入图 2-4 所示位置。
四、电气安装
4.1连接电力线
1).在电气连接前,将所有开关、熔断器等置于断开位置。
2).市电电缆的安装工作仅能由具有任职资格的人员执行。
连接接地电缆
将接地电缆一端连接到机房接地铜排上,另一端连接到接地汇流排上。接地汇流排位置如图 5 所示。
连接交流电缆
以PS48300/1800-X1 电源系统作为接线示例。将交流输入输出线连接到图 5 所示位置。市电电缆可从机柜的顶部引入。

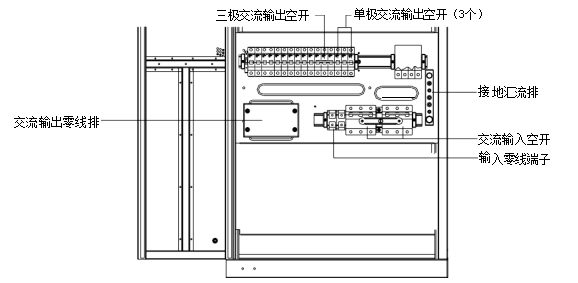

图5   交流接线示意图

连接负载电缆
将负载的负极电缆接至“系统直流输出负空开”的上端,然后将各负载的正极电缆接至“系统直流输出正母排”,见图6。

注意
1.操作电池时会有大电流危险。连接电池电缆的时候,确保所有电池熔断器都已断开。电源系统在接入蓄电池组的连接线缆前,必须断开相应的电池熔断器,也可断开蓄电池组内的单体电池连接器,以避免安装后电源系统带电。
2.电池电缆两端连接的极性必须一致,否则会损坏电池和电源系统!
将电池负极电缆的一端连接到“电池 1 负极接入熔断器”或“电池 2 负极接入熔断器”的上端;将电池正极电缆的一端接至机柜的“系统直流输出正母排”,如图 6 所示。
将两根电池电缆未接线的一端作好铜鼻子并用绝缘胶布把铜鼻子缠好,分别放到电池负极和正极旁边,等到直流配电初调时,将电池电缆连接到电池上。

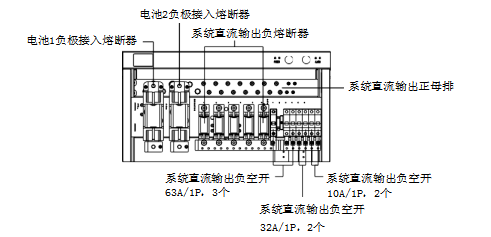

图6   直流配电接线示意图
4.2连接信号线
所有的信号线都需要连接到信号转接板上。转接板位置如图 7。

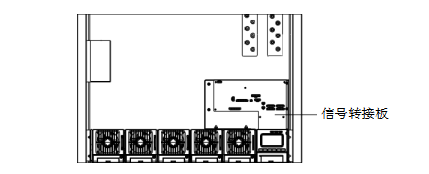

图7 信号转接板位置示意图
各信号线接口分布如图 8 所示,J10 到 J22 接口功能见表 4。

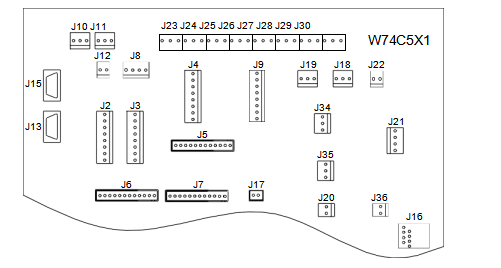

图8 W74C5X1 接口示意图

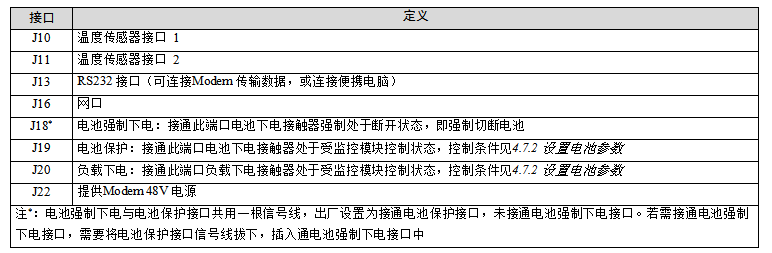

表4 接口功能
连接温度传感器
温度传感器是可选附件,其探头工作电压为 5V,测量范围为-5℃~100℃,测量精度为±2℃。安装步骤:
1).将温度传感器电缆三芯插头连至电源系统的 W74C5X1 信号转接板上的 J10 或 J11 插座。
2).将温度探头放于最能体现所测温度的地方,尽量远离其它发热设备。当电池放置柜外时,温度探头不能置于机柜内部。
连接 Modem
Modem 为可选配置,适用于选购了 Modem 远端监控的用户。下面以 e-TEK TD-5648DC Modem 为例介绍具体的安装与接线。
1).放置 Modem
放置 Modem 的位置见图 9 所示。

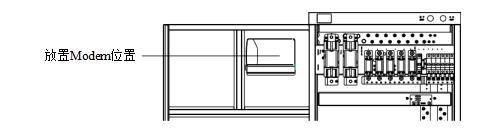

图9 放置 Modem 位置
2).Modem 与 M500D 监控模块的接线
Modem 与监控模块 M500D 的连接主要是通过系统转接板 W74C5X1 的接口相连,且一一对应。Modem 的输入输出接口示意见下图。

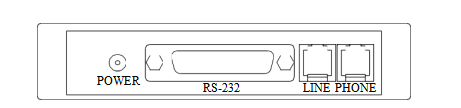

图10   TD-5648DC Modem 的输入输出接口示意图

1)将 Modem 的 LINE 口直接与电话线相连。
2)Modem 的“POWER”48V 电源插口接 W74C5X1 板上的 J22 端。
3)Modem 的“RS-232”DB25(母)通信口通过通讯电缆接 W74C5X1 板上的 J13 端子(DB9 公)。
3).Modem 配置及其它:
在 Modem 方式下,监控模块通信参数中“是否 Modem 方式”应设为“是”。如果 Modem 有自动应答指示灯(AA),则当 Modem 和监控模块上电后 AA 灯应亮。(在 Modem 方式下,监控模块在上电、复位或 1 小时无收发状态下,会自动对 Modem 进行初始化设置)
连接干接点
M500D 监控模块可以为用户提供 8 对告警干接点,即图 2-8 中干节点 J23~J30。信号电缆线头去皮后,直接插入干节点 J23~J30 连接端子,旋紧端子螺钉。
具体干节点功能描述见表 5。

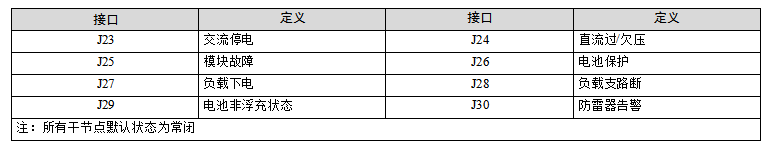

表5   干节点功能
