K3B10L电源模块技术要求

索引:K3B10L开关电源,开关电源模块,直流屏电源模块,直流屏生产厂家    发布日期:2022-03-30

K3B10L电源模块正常使用的环境条件,海拔高度2000米及以下。用于户内,周围空气温度在-10℃ ~ +40℃之间。日平均相对湿度不大于95%,月平均相对湿度不大于90%。使用地点不得有爆炸危险介质,周围介质不含有腐蚀金属和破坏绝缘的有害气体及导电介质。安装使用地点无强烈震动和冲击,无强电磁干扰。

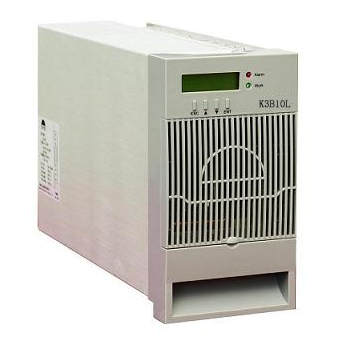

K3B10L电源模块

K3B10L正常使用的电气条件

频率变化范围:50Hz±5%。

交流输入电压380V,范围:-15% ~ +25%。

交流输入电压为正弦波,非正弦波含量不超过 10%。

K3B10L的输出特性

输出直流电压:180V ~ 300V 连续可调。

直流输出电流:0.5A ~ 10.5A 连续可调。

稳压精度:≤0.5%。

稳流精度:≤0.5%。

纹波系数:≤0.5%。

动态响应:在20%负载跃变到80%负载时恢复时间≤200цS,超调≤±5%。

转换效率:≥93%(输出电压270V,电流10A)。

K3B10L的保护特性

短路保护:自动短路保护,断开短路后K3B10L直流模块正常工作。

输出过压保护:300V±2V,K3B10L模块过压后,直流充电模块自动关机,故障排除后,需重新启动K3B10L方可正常工作。

输出过温保护:主散热器温度超过85℃时,K3B10L模块自动关机保护,温度降低后正常工作。

输出过压报警:报警点可设置,超过设置电压,发出声光报警。

K3B10L的监测功能

K3B10L具有RS485通讯接口,与主监控PM4或者PM4S通讯传递参数。

遥信功能:可遥信K3B10L模块故障状态、开关机状态、均浮充状态、供电状态。

遥测功能:可遥测K3B10L模块输出电压、输出电流。

遥控功能:可遥控K3B10L模块开关机、均浮充。

遥调功能:可遥调模块K3B10L输出电压、输出限流、输出过压报警点.

均流功能:具备自主均流功能,均流度优于5%。

K3B10L的安全要求

绝缘电阻检测,K3B10L输入回路对地,输出回路对地、输入对输出之间绝缘电阻应不小于10MΩ。

绝缘强度检测在交流输入端子、直流输出端子和机壳之间,施加2KV交流试验电压1min,应无闪络和击穿。

K3B10L的结构及外观要求:面板平整,镀层、喷涂牢固平整无剥落、锈蚀及裂痕,焊接均匀、牢固无变形。

K3B10L的可闻噪声:≤50dB。K3B10L的防护等级外壳防护等级应不低于GB4208中IP20的规定。
