R48-3000A3 艾默生48v整流装置操作手册（一）
索引：R48-3000A3,艾默生整流模块,艾默生通信电源,艾默生代理商 发布日期：2022-06-06
R48-3000A3 的整流装置（简称整流模块）可以将标准交流电压转换成稳定的－48V 标称电压，以满足应用需求。对于一个较大的负载容量，可以将整流模块并联，也可以采用附加的独立监控模块进行智能控制。
整流模块是以机架和机柜兼容而设计的一个插入式模块单元。
1 R48-3000A3模块产品外观介绍

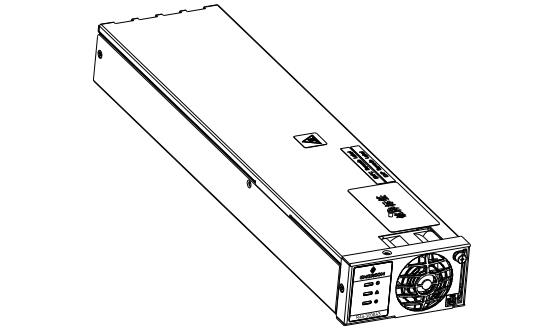

整流模块的外形如图 1所示。
图1 外观
2 R48-3000A3工作模式简介
在正常的条件下，整流模块提供负荷功率，电池浮充电流和电池再充电电流。它使用了最新的 DSP（数字信号处理）控制的开关模式专利技术以保证高效的运转。整流模块符合恒功率设计，这意味着，在正常工作环境温度范围和输入电压范围内，最大输出功率是恒定 3000W。在这些范围内，根据负载的要求，整流模块工作于下列三种模式之一。模式之间的转变是全自动的。
恒压模式
对于任何从 42V 到 58V 的初始输出电压设定，无论负载如何，输出电压保持不变。这属于正常的运行条件，正在供应负载，电池也在浮充。整流模块运行将保持恒压模式，直到负荷增加，使产品的负载电流和输出电压达到大约为 3000W。
恒功率模式
当负荷增长超过约 3000W（不可调）时，如果输出电流继续增加，则模块自动降低输出电压，以保持恒定的输出功率。整流模块的运行保持在恒功率模式，直到负荷继续增加到电流的设定上限。
恒流模式
如果负荷增长超过电流设定值，模块自动线性降低输出电压，以保持输出电流在限定范围内。
如果环境温度升到最大满载环境温度以上或输入电压下降到最大满载输入电压以下，整流模块继续运作，但处于输出限功率状态。
3 艾默生R48-3000A3额定输出
3.1 电压
标称输出电压—48V 直流，正极接地。从—42V 到—58V 可调，可通过系统监控模块做相应的调节。出厂设置请参阅各自的电源系统或监控模块的相关文档。
3.2 满载电流
当输出电压为 58Vdc 带满载时，输出电流可达到 51.7A；当输出电压为 48Vdc 带满载时，输出电流可达到 62.5A。
3.3 满载功率
3000W @ Vout≥48Vdc
3.4 输入限功率控制
当输入电压在 176Vac～300Vac 时，整流模块可以输出最大功率（3000W）；当输入电压在 85Vac～176Vac 时，整流模块仍然能够正常工作，但是处于线性限功率模式。输出功率与输入电压的关系见表1 和图 2 所示。

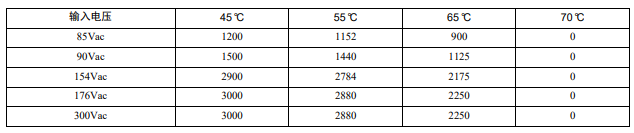

表1 输入电压与温度之间的关系

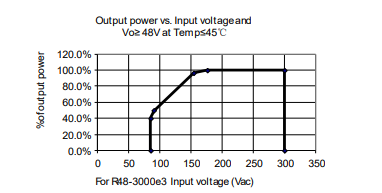

图2 输出功率与输入电压的关系
3.5 调整率和输出动态
静态
由整流模块控制的静态调整率为±0.6％，以满足在恒温的环境下，从空载到满载，输入电压和输入频率的任意组合的需求。相关系统监控模块可提供更多的控制。系统控制的说明书请参阅相关的电源系统或监控模块的文档。
动态响应
在额定输入和额定输出的条件下，当负载上的输出电流在 50％～25％～50％或者 50％～75％～50％范围内变化时，负载效应恢复时间小于 200μs，且超调量小于输出电压的 5％。
3.6 杂音（带电池或不带电池）
在符合标称输入电压，标称输出电压，50％负载和 25℃（77°F）环境时，抄取典型的读数。
峰峰值杂音
符合 YD731 标准。
峰峰宽频输出最高为 200mV，20mHZ(YD731)，在额定输出电压，带载为满载的 0％～100％。
电话衡重杂音
在 300Hz～3400Hz 范围内，带载为满载的 5％～100％之间时，输出噪音≤2mV；带载为满载的 0％～5％之间时，输出噪音≤5mV。
离散杂音
符合 YD731 标准。
离散杂音电压≤5mV at 3.4kHz～150kHz，≤3mV at 150kHz～200kHz，≤2mV at 200kHz～500kHz 和≤1mV at 500kHz～30000kHz
宽带杂音
宽带杂音电压≤50mV at 3.4kHz～150kHz 和≤20mV at 0.15MHz～30MHz
