R48-3000A3 艾默生48v整流装置操作手册(二)

索引:本站原创    发布日期:2022-06-08

1 额定交流输入

1.1 电压

额定
额定输入 200V~250V 交流电,单相,50/60Hz。
模块在 85V~300V 以及 45Hz~65Hz 的范围内均可工作。
降额输出
当输入电压在 85V~176V 时,模块会降低输出功率。请参阅 2.1.4 输入限功率控制。
扩展
整流模块可在 300V 交流电下安全工作。
安全电压
整流模块可以承受 415V 交流电而不损坏。

1.2 功率因数和 THD

输入电压为 220Vac 以及环温 25℃:
20%~40%额定输出负载 PF≥0.97;
40%~70%额定输出负载 PF≥0.98;
70%~100%额定输出负载 PF≥0.99;
100%额定输出负载 PF≥0.99;
50%~100%额定输出负载THDA≤5%;
20%~50%额定输出负载 THDA≤15%。

1.3 启动冲击电流

在额定输入电压,输出电压为出厂整定值,满载输出的情况下,测量输入的启动冲击电流,一般要求输入启动冲击电流峰值≤额定输入条件下最大稳态输入电流峰值的 150%;并且在任何交流输入中断持续的条件下,标准的交流配电断路器会不间断工作。

1.4 整流模块效率和最大输入电流

当带满载的 50%时,在标称输入输出总线处测得整流模块直流电压输出初始值为 53.5V。“满载百分比”是指 3000W 的百分率,50Hz/60Hz 输入,25℃环境。
典型运行效率:220Vac 输入,默认输出电压,50%~100%负载,效率最高点>94%,最低效率>93%。
整流模块最大输入电流:当输入电压为 176Vac,输出调整为 48Vdc,带 100%满负荷时,测得整流模块最大输入电流小于 22A。

2  额定环境

2.1 可工作的环境温度范围

-40℃至+70℃之间,具体请参阅图 1。

输入电压范围为 176V~300V

—40℃~+45℃输出满功率 3000W,
+45℃~+55℃输出功率线性下降到 2900W,
+55℃~+65℃输出功率线性下降到 2250W,
+65°C~+70℃输出功率线性下降到 0W。

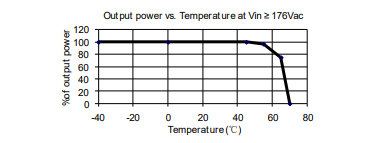

图1 输出功率和环境温度

2.2 符合规范的温度范围

-20℃至+70℃之间。

2.3 贮存环境温度范围

从-40℃到+70℃(从-40°F 到+167°F)。

2.4 湿度

整流模块可以在空气相对湿度为 0%至 95%范围运行,无冷凝。

2.5 海拔

整流模块在低于 2000m 的高度范围内可正常运行;超过 6000ft(1ft=0.3048m)时,最高工作环境温度随海拔每升高 1000ft而降低 3℃。

2.6 通风要求

整流模块使用风扇冷却,从前到后强制通风。整流模块安装架的设计必须使整流模块位于通风口并未被堵塞,进入每个整流模块的空气温度不能超过工作环境温度的规定范围。具体请参阅可工作的环境温度范围。

2.7 杂音(系统)

整流模块安装架垂直表面 1m 上,任何的杂音(安装了整流模块,同时风扇在工作)都不超过下列的限度,风扇控制电路设备所测量的杂音。最大 55DB(A),小于 25℃的工作环温的最大值,满载。

2.8 浪涌保护

依照 EN61000-4-5 级标准安装,Class 4,B 级。
交流输入端口:
直流输出端口:
 注意
这种保护措施是电信电源设备广泛使用的标准。所有这类设备,都是由最终用户负责在大楼市电入口处安装容量足够的浪涌抑制设备,以降低所有的浪涌水平到规定的设备等级/规范之下。
