高频开关电源模块及电力操作电源监控系统概述
索引：高频开关电源模块,电力操作电源监控系统,直流屏电源 发布日期：2022-06-15
高频开关电源模块及电力操作电源监控系统产品广泛用于发电厂、水电站、各类变电站、开闭所、及各类需求直流供电的场合中。
1、电力操作电源特点
● 电力用高频整流模块及组件具有多种容量可供选择，根据容量需求实现高性价比的配置；
● 高频整流模块采用当今最流行的边缘谐振软开关技术，可带电插拔，模块具有一体化的接口；
● 高频整流模块有220V、110V两种输出电压等级，系统配置选型方便；
● 具有输出电压和电流平滑调节功能；
● 高频整流模块硬件低差自主均流，保证系统的可靠运行；
● 高频整流模块有风冷和自冷两种冷却方式，配置选择性更强；
● 高频整流模块输出内部隔离，提高系统安全性的同时大大减小了组屏工时；
● 分散多级监控系统，实现监控系统的简单可靠；
● 模块化结构，组屏简单，配置十分灵活；
● 监控模块系统具有RS232/485智能化数据通信接口，有多种通信协议可供选择；
● 组件配套齐全，提供全方位的组屏解决方案。
2、操作系统组成形式
可根据用户的需求，将直流操作电源、通信用直流变换器（DC/DC）、电力逆变电源（INV）集成于一个系统，共享直流电源畜电池组，并统一监控, 由以下部件组成一体化电源系统，各组件的基本功能如下：
● 电力高频整流模块
高频整流模块完成AC/DC变换，实现系统的最基本功能。
● 通信用直流变换器（DC/DC）
通信用直流变换器从直流母线上取电，输出DC24V或48V直流。
● 电力逆变电源（INV）
电力逆变电源从直流母线上取电，输出220V/50Hz交流。
● 交流配电
将三相交流输入电源通过配电分配到各个高频整流模块，其扩展功能为实现两路交流输入电源能自动进行投切。
● 直流馈电
将直流母线电压通过配电分配到每一路直流输出回路。
● 监控单元装置
通过监控装置，对交流、直流、扩展量的各种模拟量，各种开关量信号采集并分析处理，具有声光告警信息。
● 监控模块
进行整个系统的管理，人机对话的实现窗口，主要进行电池充电管理，系统后台远程控制。
● 电池巡检
对单体电池电压监测,可提供多种规格的电池巡检装置。
● 绝缘检测
对母线和馈出支路的对地绝缘状况进行监测，产生告警信号，上报数据到监控模块系统，在监控模块中显示详细的告警信息。

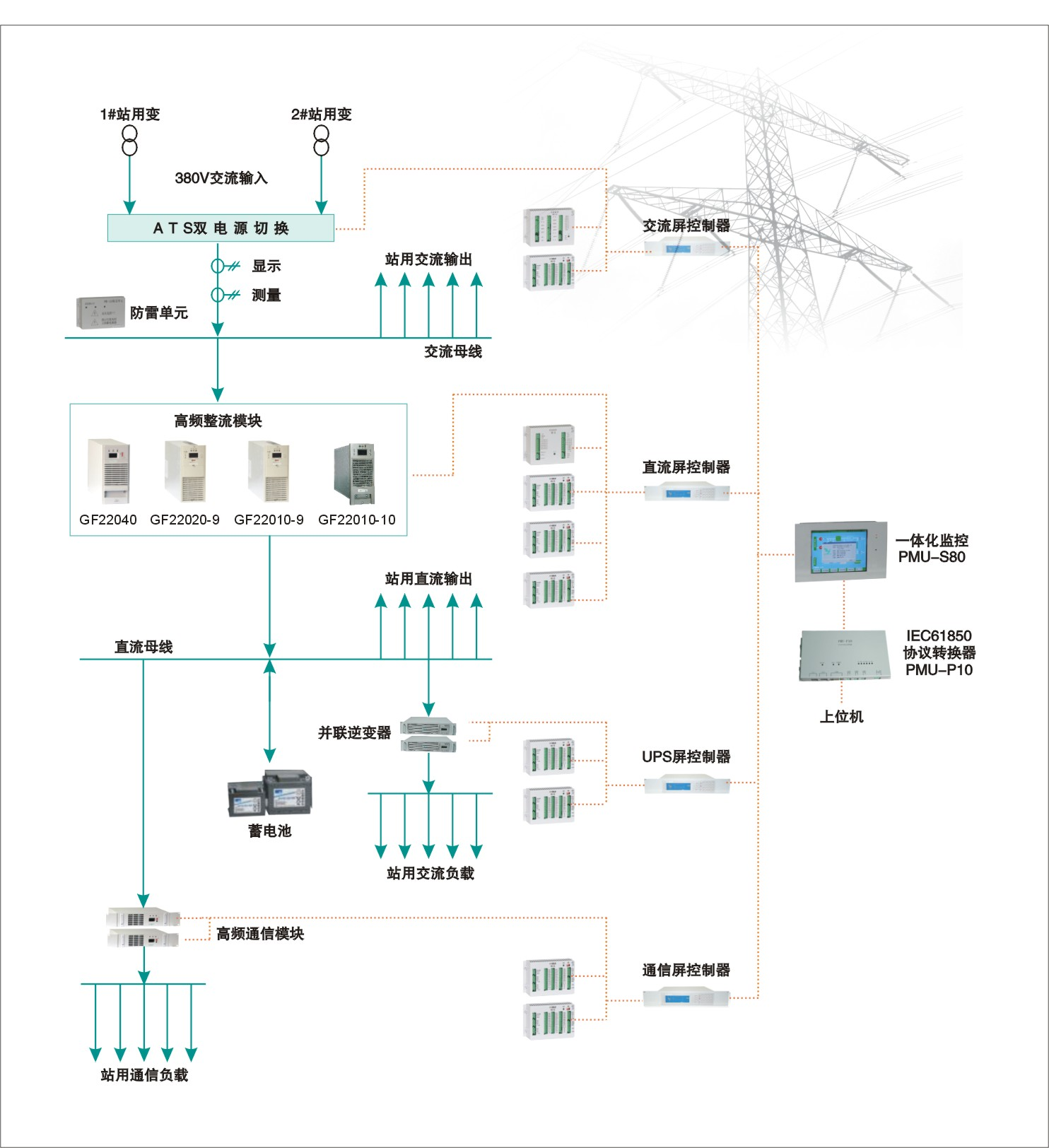

3、一体化电源组成方案
广深直流屏技术服务中心是专业高频开关电源模块及电力操作电源监控系统的生产厂商，专为直流屏合作厂家提供核心部件及配套服务，欢迎了解咨询。
