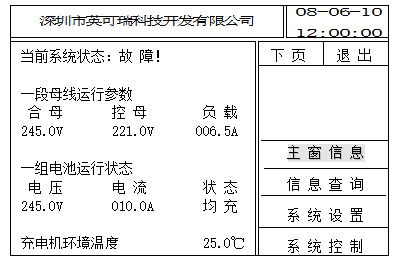

显示系统状态（正常或故障）和直流参数，其显示画面如图1所示。在该界面中显示母线电压，电池组电压，控母电压，负载电流，电池电流及当前电池充电状态。主窗信息中显示的各个电压、电流数据由直流监控单元采集。

当系统检测到当前设备出现异常时，则系统状态显示为“故障”，并不停地闪烁，同时配有声音告警。直接点击“故障”处可查询到当前故障信息。



图1

若母线分段或配有两组电池，则主窗信息由两页分别显示两段母线上的直流参数或电池参数，可点触“下页”按扭查询相应参数。

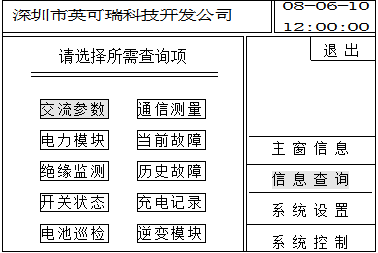

在主窗信息页的菜单栏点触相应菜单可分别进入“信息查询”、“系统设置”、“系统控制”窗口，点击“信息查询”进入信息查询界面。



图2

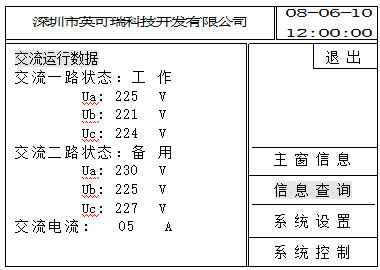

在信息查询界面可以查询系统的工作参数和系统设置数据。包括交直流参数、模块参数、当前故障、历史故障、开关状态、充电记录，以及绝缘监测和电池巡检参数等。在主窗区显示出相应的信息查询选项，直接在相应的选项上点触即可查询到具体内容，如图2所示，点击“交流参数”进入交流信息查询界面。



图3

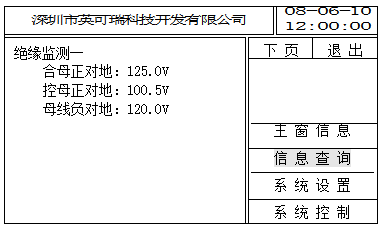

 当系统配制有绝缘监测时，在“信息查询”中点击“绝缘监测”菜单，可进行详细的绝缘参数查询。绝缘监测如图4所示，显示合母、控母对地电压。当系统有设置支路绝缘检测量，“下页”菜单可查询支路电阻值，支路电阻值为正表示正接地，为负表示负接地。



图4

当前故障页显示系统当前所存在的故障信息，每页最多显示6条，最多可显示255条当前故障告警，每条故障记录显示故障类型及故障发生时间。

历史故障页是显示的是以前发生过且现在已经排除掉了的故障信息，其记录了故障的类型、发生时间、结束时间。最多可记录100条历史故障记录，当超过100条时，最先发生的历史故障将被踢除。历史故障记录掉电不丢失。

充电记录页记录了电池的均浮充转换事件，可记录手动操作转换、自动转换、后台遥控转换事件及事件发生时间。



系统设置

数据设置方法：

本版本软件在进行参数设置时，需先选定所选的设置项，选定的方法是在点击当前的设置项，选定后，其后会显示“*”号，表示本项已选定。设置的内容也分两种:一种是数值参，当选定好此类设置项后，在提示栏中会显示“输入:”提示符，此后，再操作数字键盘输入信息即可，您所输入的数据将会在附加栏中显示出来，直到输入一个完整的数据后，自动将您所输入的数据覆盖主窗区的相应参数，本软件对数据格式要求严格，要求数据长度及小数点的位置不可随意，必须按其正确的格式输入方可有效, 如果输入的参数不在规定的范围内或数据格式不对时，系统会提示设置有误并不能保存，并会将光标停在有问题的设置数据位置；另一种为枚举参数，即其可设置的项为固定的几个值，当选定此类设置项后，在提示栏中不会有提示信息，通过多次点击本设置项来选择所需的设置值即可。

系统设置密码：

产品出厂设定密码为“12345”，用户在系统设置中更改密码时，必须为5位。系统设置页如图2.1.9所示，主窗区设有各设置项目的选择按钮，直接点触，进入相应设置操作。

当系统所有的参数需要恢复为出厂默认参数时，在进入系统设置时输入16888既可。

当需要清除历史故障及充电记录时，在点击系统操作后，输入20110密码即可进入清除界面。

输入初始化密码16888后，监控模块所有设置恢复为出厂缺省数据，需要根据系统配置重新设置参数。
